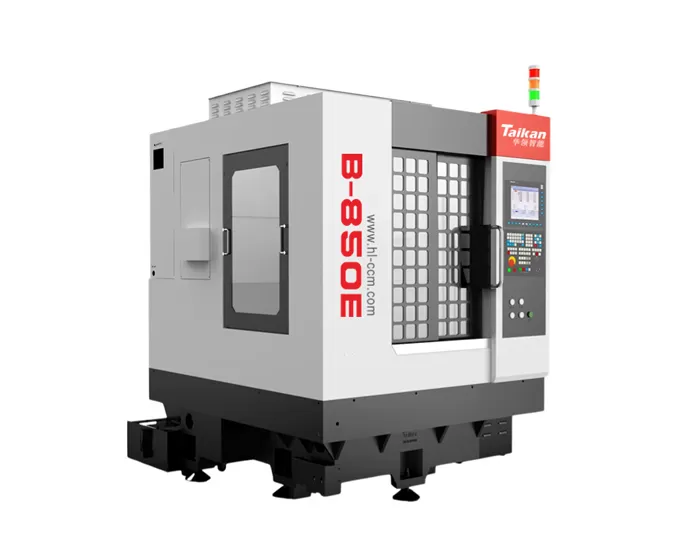

एकल सिर उच्च गति परिशुद्धता उत्कीर्णन केंद्र
लोहे का बिस्तर और बीम संरचना
मशीन के बिस्तर और बीम कास्ट आयरन से बने होते हैं, और इसकी संरचना को कंप्यूटर परिमित तत्व विश्लेषण (fa) का उपयोग करके अनुकूलित किया जाता है ताकि समान मशीनों की तुलना में बेहतर स्थिरता और सटीक प्रतिधारण सुनिश्चित किया जा सके।
अनुकूलन योग्य उच्च गति परिशुद्धता स्पिंडल
विभिन्न उत्पादों की विशिष्ट मशीनिंग आवश्यकताओं के आधार पर विभिन्न उच्च गति सटीक इलेक्ट्रिक स्पिंडल से चुनने के लिए लचीलापन प्रदान करता है।
850*600 मिमी की xy-अक्ष यात्रा
इस विस्तारित यात्रा रेंज के साथ बड़े वर्कपीस को संभालने में सक्षम है।
सेमी-छाता 13-उपकरण पत्रिका
कुशल बहु-प्रक्रिया मशीनिंग के लिए एक स्थिर और परिपक्व 13-उपकरण अर्ध-छत्र प्रकार उपकरण पत्रिका है।
B-850E किनारे पीसने, छेद ड्रिलिंग, चैफरिंग और अन्य ग्लास सामग्री के लिए आदर्श है, टैबलेट कवर ग्लास और अन्य ग्लास सामग्री के लिए आदर्श है।
वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
नाम | परियोजना | पैरामीटर |
वर्कबेंच | तालिका आकार (मिमी) | 850*600 |
टेबल से स्पिंडल नाक (मिमी) | 180 ~ 330 | |
अधिकतम भार भार भार भार (किलो) | ||
यात्रा | एक्स-दिशा यात्रा (मिमी) | 800 |
Y दिशा में यात्रा (मिमी) | 600 | |
Z यात्रा (मिमी) | 150 | |
कुदाल | स्पिंडल पावर (k w) | 6.0 |
अधिकतम गति (आरपीएम) | 36 हजार | |
स्पिंडल व्यास (मिमी) | एपी100 | |
स्पिंडल उपकरण परिवर्तन विधि | वायवीय उपकरण परिवर्तक | |
शंक फॉर्म | HSK-E32 | |
फ़ीड दर | अधिकतम शुष्क रन फ़ीड गति (एम/मिनट) | 18 |
अधिकतम कटौती फ़ीड दर (एम/मिनट) | 10 | |
मशीन उपकरण सटीकता | स्थिति सटीकता: x/y/z (मिमी) | 0.006 |
बार-बार स्थिति सटीकता: x/y/z (मिमी) | 0.005 | |
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | 13 टी |
उपकरण पत्रिका रूप | अर्ध-छतरी सर्वो टूल पत्रिका | |
शक्ति स्रोत | हवा का दबाव (mpa) | 0.6 |
बिजली की मांग (kw) | 10.5 | |
अन्य पैरामीटर | आयाम (सामने और पीछे * | |
वजन (वजन: किलो) | 2850 | |
क्या नेटवर्क कॉन्फ़िगर करें | करना | |
क्या उपकरण सेटर को कॉन्फ़िगर करने के लिए | करना |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
