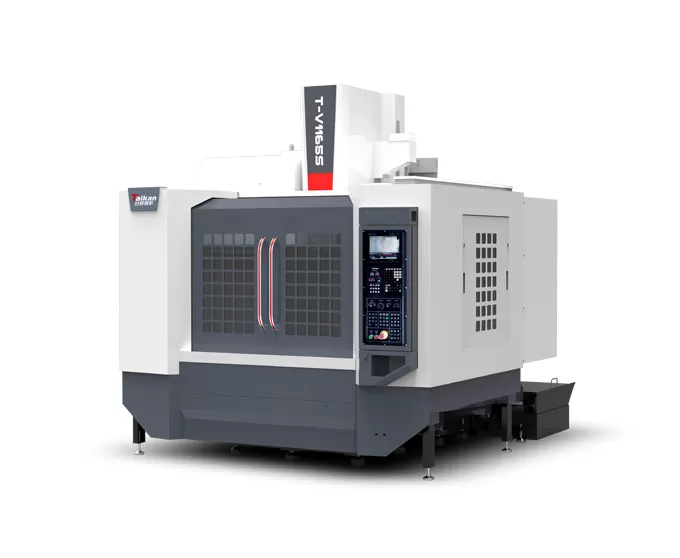

मद | इकाई | T-V1165S | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 1100 | ||
काठी यात्रा (y अक्ष) | मिमी | 650 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 600 | |||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 125 ~ 725 | |||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 707 | |||
कार्यटेबल | तालिका आकार | मिमी | 1200*600 | ||
अधिकतम लोड (यहां तक कि लोड-असर) | किलो | 800 | |||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 7.5/11 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 35.8/95.5 | |||
गति सीमा | आर/मिनट | 50 ~ 12000 (सीधे युग्मित) | |||
स्पिंडल व्यास | मिमी | PF150 | |||
स्पिंडल टेपर | // | बीटी40 | |||
रिवेट स्पेसिफिकेशन | // | P40T-I (m403) | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 36/36/36 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.01 | Gb/t18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.007 | |||
उपकरण पत्रिका | उपकरण क्षमता | पीसी | 24 | ||
अधिकतम उपकरण वजन | किलो | 7 | |||
अधिकतम उपकरण लंबाई | मिमी | 250 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | डेरन 75/डेरेस 150 | |||
अन्य | सीएनसी प्रणाली | // | मित्सुबिशी एम 80 वीबी | ||
वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) | ||
वायु दबाव | Mpa | 0.6 ~ 0.8 | |||
उपकरण क्षमता | केवा | 25 | |||
शीतलक टैंक क्षमता | एल | 300 | |||
मशीन का आकार | मिमी | 2700*3494*2970 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 6100 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
