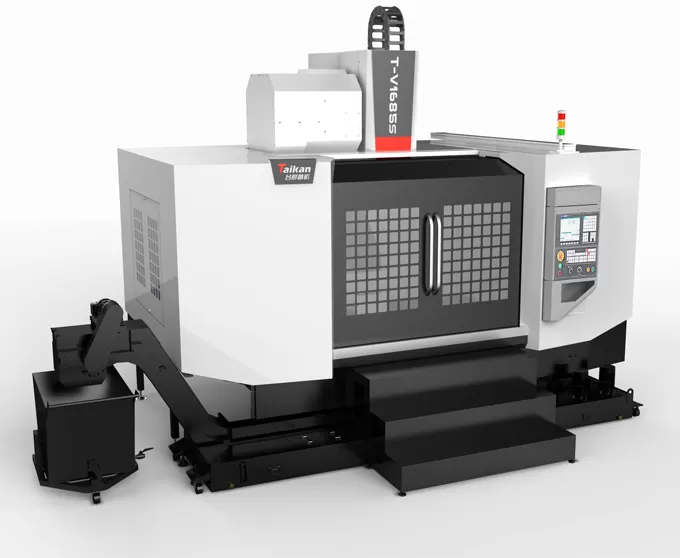

T-V1685S उच्च गति और उच्च दक्षता ऊर्ध्वाधर मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1650

काठी यात्रा (y अक्ष)

मिमी

850

हेडस्टॉक यात्रा (z अक्ष)

मिमी

850

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

120 ~ 970

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

921

कार्यटेबल

तालिका आकार

मिमी

1700*850

अधिकतम लोड (यहां तक कि लोड-असर)

किलो

1600

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

5-18*125 2-18*100

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

15/18 5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

143/191

गति सीमा

आर/मिनट

50 ~ 6000 (बेल्ट)

स्पिंडल व्यास

मिमी

स्पिंडल टेपर

//

बीटी50

रिवेट स्पेसिफिकेशन

//

P50T-I (m403)

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000

X/y/z अक्ष तीव्र गति

एम/मिनट

24/24/20

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.015

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.008

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24

अधिकतम उपकरण वजन

किलो

15

अधिकतम उपकरण लंबाई

मिमी

300

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

1.

अन्य

Z-अक्ष काउंटरवेट

नाइट्रोजन संतुलन

सीएनसी प्रणाली

//

फैनक 0iएमएफ (5)

वायु स्रोत

प्रवाह

एल/मिनट

280

वायु दबाव

Mpa

0.6 ~ 0.8

उपकरण क्षमता

केवा

35

शीतलक टैंक क्षमता

एल

400

मशीन का आकार

मिमी

5240 × 4054 × 3662

चिप कन्वेयर पेडल के साथ

वजन [संपादित करें]

किलो

11900
