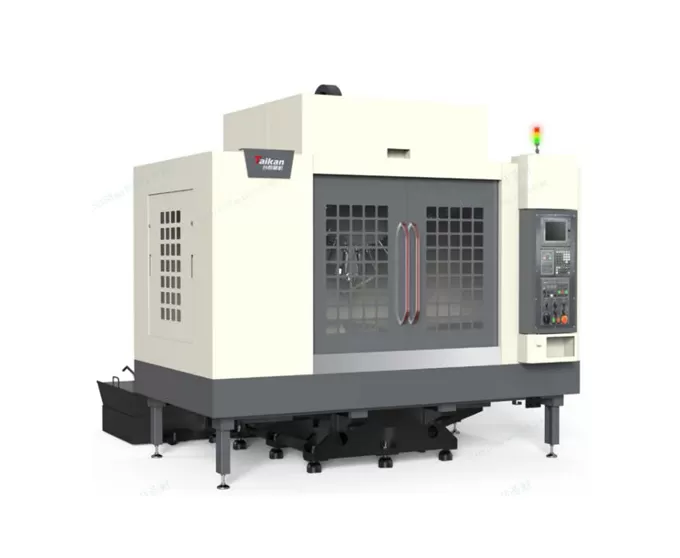

T-1300S उच्च गति और उच्च दक्षता पहिया हब मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1300

काठी यात्रा (y अक्ष)

मिमी

550

हेडस्टॉक यात्रा (z अक्ष)

मिमी

450

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

125 ~ 575

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

632

तालिका

तालिका आकार

मिमी

1300*550

अधिकतम लोड

किलो

500

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*100

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

14.1/21

स्पिंडल मोटर गति

आरपीएम

20-20000

स्पिंडल टेपर

//

Bt30

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-15000

X/y/z अक्ष तीव्र गति

एम/मिनट

36/36/36

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.01

जीबी/टी 18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.006

उपकरण पत्रिका

उपकरण भंडारण क्षमता

पीसी

21

अधिकतम उपकरण वजन

किलो

3

अधिकतम उपकरण लंबाई

मिमी

250

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

60/पूर्व 80

अन्य

सीएनसी प्रणाली

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

200 (आर)

वायु दबाव

Mpa

0.6-0.8

केवा

15

अधिकतम शीतलक टैंक क्षमता

एल

330

मशीन का आकार

मिमी

2850*3300*2850

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

5000
