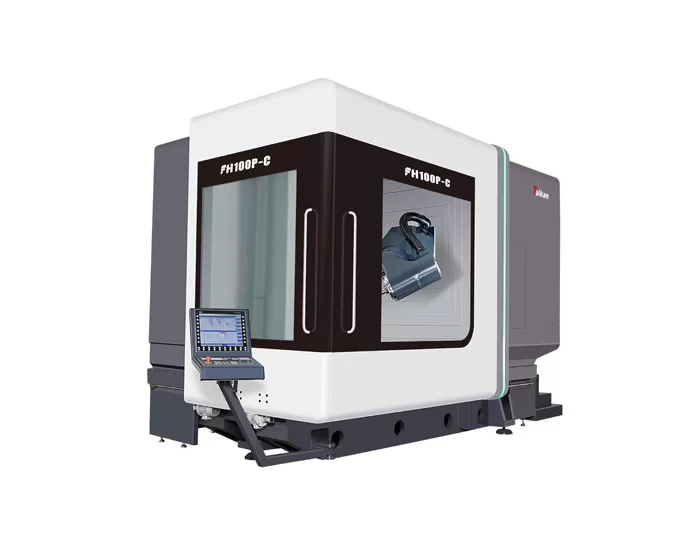

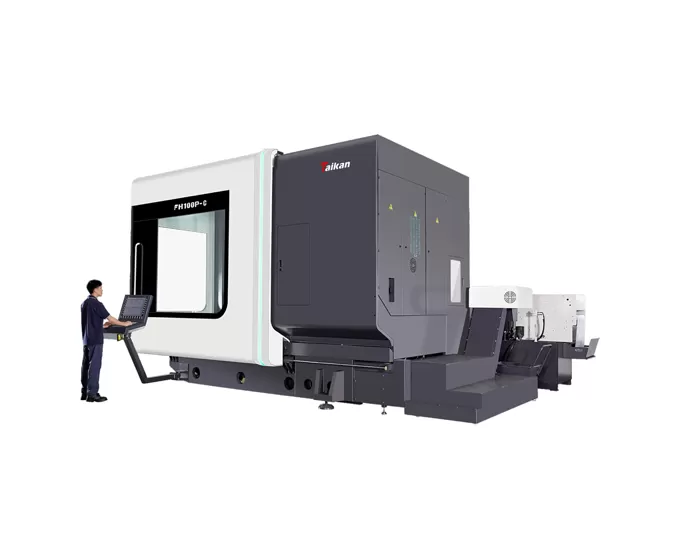

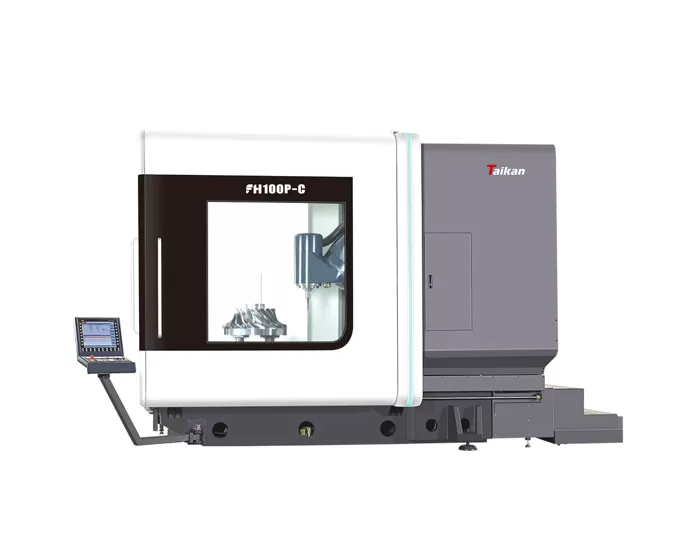

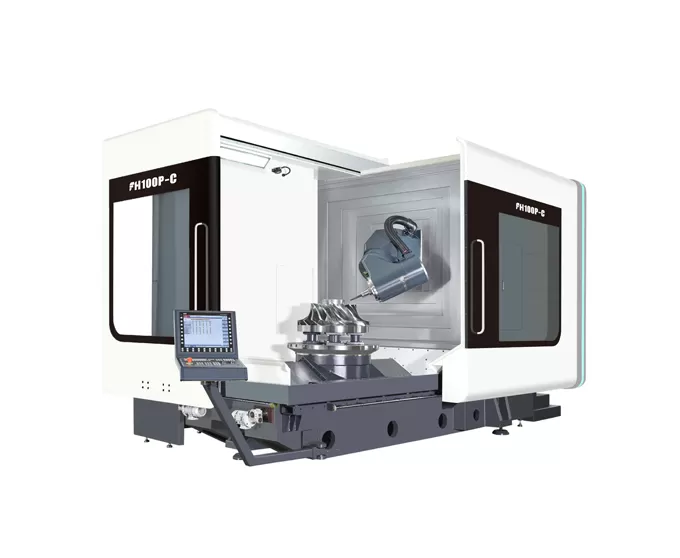

FH100P-C 5-अक्ष मिलिंग और टर्निंग मशीनिंग केंद्र

X/y/z अक्ष यात्रा

1000 × 1150 × 1000 मिमी

क्षैतिज मिलिंग सिर से दूरी

काम करने की मेज

30 ~ 1030 मिमी

रोटरी टेबल गति

250 आरपीएम

कार्य तालिका आकार

G-1100mm

अधिकतम टेबल लोड

4000 किलो मिलिंग

3000 किलो वजन

स्विंग मिलिंग सिर (बी अक्ष)

मानक

स्विंग रेंज (0 = ऊर्ध्वाधर/180 = स्तर)

-15 ° + 180 °

B अक्ष रेटेड गति

50 आरपीएम

ऊर्ध्वाधर स्पिंडल नाक से टेबल तक की दूरी

160 ~ 1160 मिमी

इलेक्ट्रिक स्पिंडल अधिकतम गति

10000 आरपीएम

शक्ति (S1-100 %/40% डीसी)

42/58kw

टॉर्क (S1-100 %/40% डीसी)

215/350nm

स्पिंडल टेपर

1:10 टेपर

उपकरण अंतरफलक

HSK-A100

उपकरण पत्रिका क्षमता

40 टी

अधिकतम उपकरण व्यास/लंबाई/वजन

135mm/300 मिमी/12 किलो

उपकरण बदलते समय (उपकरण के लिए उपकरण)

4 एस

ड्रिलिंग (मध्यम कार्बन स्टील)

पेज़ 50mm

टैपिंग (मध्यम कार्बन स्टील)

एम 40

तेजी से ट्रैवर्स

40 m/min

X/y/z स्थिति सटीकता

0.006 मिमी

X/y/z पुनः स्थिति सटीकता

0.004 मिमी

बी/सी स्थिति सटीकता

8"

B/c स्थिति सटीकता दोहराएँ

4"

इन्फ्रारेड जांच

रेनिशाव ओम्पी 60

उपकरण सेटिंग गेज
(मशीनिंग क्षेत्र में माप)

रेनशॉ nc4f230

मशीन ऊंचाई (मानक मशीन)

3650 मिमी

मुख्य शरीर के कब्जे वाले क्षेत्र (एल * डब्ल्यू)

5170 × 3340 मिमी

उपकरण पत्रिका कब्जा क्षेत्र (एल * डब्ल्यू)

1915 × 1400 मिमी

चिप कन्वेयर कब्जा क्षेत्र (एल * डब्ल्यू)

3120 × 1065 मिमी

जल टैंक व्यस्त क्षेत्र (एल * डब्ल्यू)

1785 × 1355 मिमी

पूर्ण मशीन कब्जे वाला क्षेत्र
(पानी की टंकी को छोड़कर)

6000 × 3750 मिमी

मशीन वजन

35000 किलो

नियंत्रण प्रणाली

एक सीमेंस
