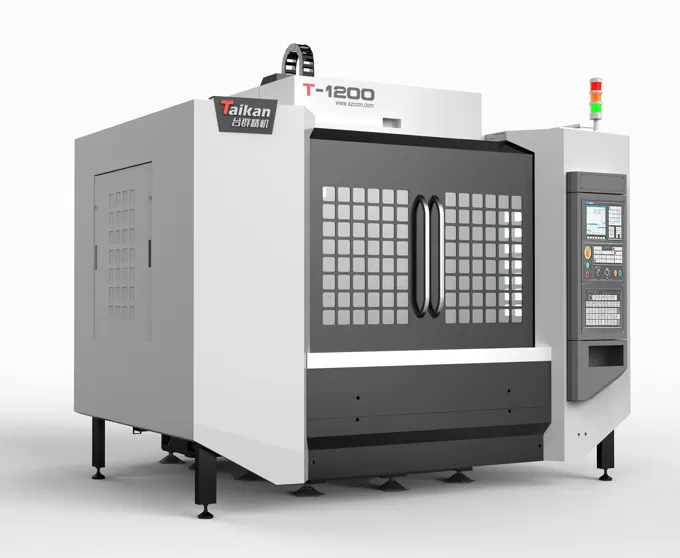

T-1200 उच्च गति और उच्च-सटीक ड्रिलिंग और मिलिंग मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1200

काठी यात्रा (y अक्ष)

मिमी

650

हेडस्टॉक यात्रा (z अक्ष)

मिमी

410

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

125-535

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

727

तालिका

तालिका आकार

मिमी

1300*650

अधिकतम लोड

किलो

600

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*125

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

14.1/21

स्पिंडल मोटर गति

आरपीएम

20-20000

स्पिंडल टेपर

//

Bt30

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-15000

X/y/z अक्ष तीव्र गति

एम/मिनट

36/36/36

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.01

जीबी/टी 18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.006

उपकरण पत्रिका

उपकरण भंडारण क्षमता

पीसी

21

अधिकतम उपकरण वजन

किलो

3

अधिकतम उपकरण लंबाई

मिमी

200

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

60/पूर्व 80

अन्य

सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

200 (आर)

वायु दबाव

Mpa

0.6-0.8

उपकरण क्षमता

केवा

अधिकतम शीतलक टैंक क्षमता

एल

330

मशीन का आकार

मिमी

2960*3400*2710

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

5500
