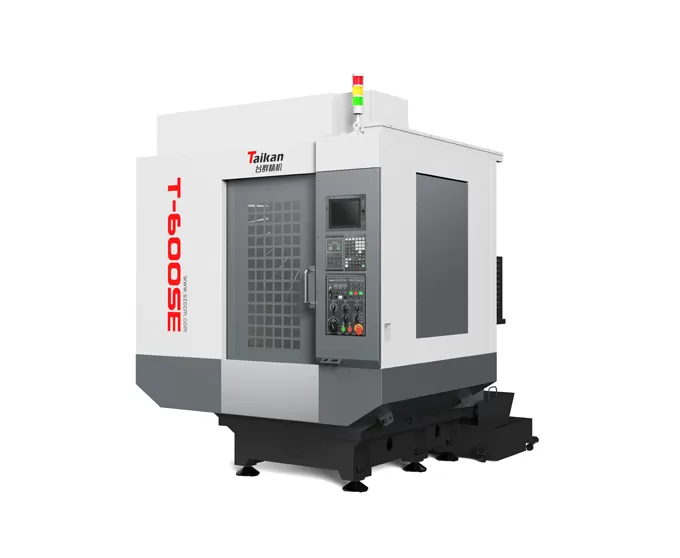

T-600SE उच्च गति और उच्च दक्षता पहिया हब मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

600

काठी यात्रा (y अक्ष)

मिमी

400

हेडस्टॉक यात्रा (z अक्ष)

मिमी

320

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

140-460

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

445

तालिका

तालिका आकार

मिमी

700*400

अधिकतम लोड

किलो

250

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

3-18*125

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

14.1/21

स्पिंडल मोटर गति

आरपीएम

20-20000

स्पिंडल टेपर

//

Bt30

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-15000

X/y/z अक्ष तीव्र गति

एम/मिनट

48/48/48

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.006

जीबी/टी 18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.004

उपकरण पत्रिका

उपकरण भंडारण क्षमता

पीसी

21

अधिकतम उपकरण वजन

किलो

3

अधिकतम उपकरण लंबाई

मिमी

300

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

60/पूर्व 80

अन्य

सीएनसी प्रणाली

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

200 (आर)

वायु दबाव

Mpa

0.6-0.8

उपकरण क्षमता

केवा

15

एल

145

मशीन का आकार

मिमी

1800*2480*2330

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

2830
