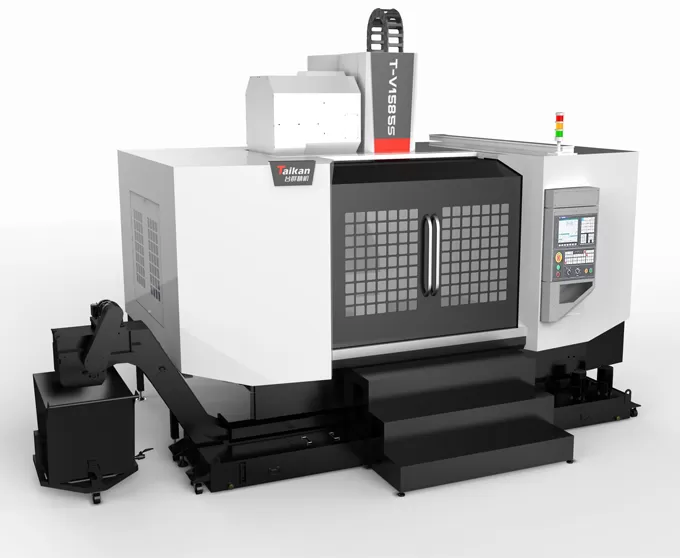

मद | इकाई | T-V1585S | टिप्पणी | |||||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 1550 | |||||
काठी यात्रा (y अक्ष) | मिमी | 850 | ||||||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 850 | ||||||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 120 ~ 970 | ||||||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 921 | ||||||
कार्यटेबल | तालिका आकार | मिमी | 1700*850 | |||||
अधिकतम लोड (यहां तक कि लोड-असर) | किलो | 1500 | ||||||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 5-18*125 2-18*100 | ||||||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 15/18 5 | |||||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 143/191 | ||||||
गति सीमा | आर/मिनट | 50 ~ 6000 (बेल्ट) | ||||||
स्पिंडल व्यास | मिमी | |||||||
स्पिंडल टेपर | // | बीटी50 | ||||||
रिवेट स्पेसिफिकेशन | // | P50T-I (m403) | ||||||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | |||||
X/y/z अक्ष तीव्र गति | एम/मिनट | 24/24/20 | ||||||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.015 | Gb/t18400.4 (पूर्ण यात्रा) | ||||
पुनरावृत्ति (x/y/z) | मिमी | 0.008 | ||||||
उपकरण पत्रिका | उपकरण क्षमता | पीसी | 24 | |||||
अधिकतम उपकरण वजन | किलो | 15 | ||||||
अधिकतम उपकरण लंबाई | मिमी | 300 | ||||||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | 1. | ||||||
अन्य | Z-अक्ष काउंटरवेट | नाइट्रोजन संतुलन | ||||||
सीएनसी प्रणाली | // | फैनक 0i-mf प्लस (5) | वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) | ||
वायु दबाव | Mpa | 0.6 ~ 0.8 | ||||||
उपकरण क्षमता | केवा | 35 | ||||||
शीतलक टैंक क्षमता | एल | 400 | ||||||
मशीन का आकार | मिमी | 5240*4054*3662 | चिप कन्वेयर पेडल के साथ | |||||
वजन [संपादित करें] | किलो | 11700 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
