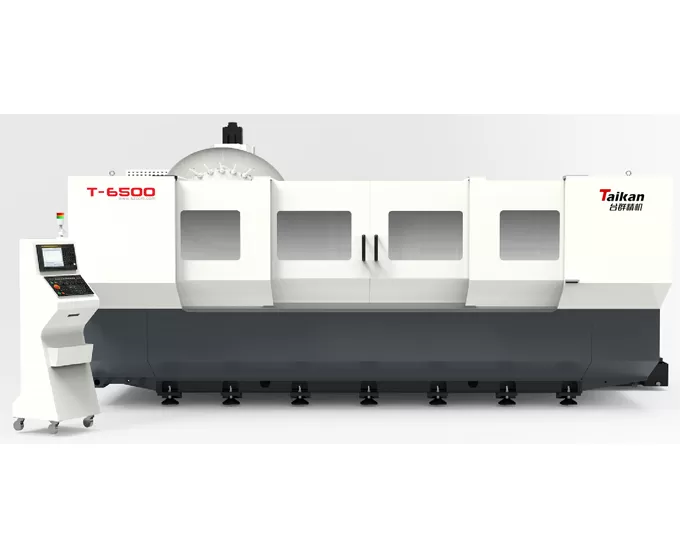

T-6500 स्थानांतरित कॉलम प्रोफ़ाइल मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

6500

काठी यात्रा (y अक्ष)

मिमी

400

हेडस्टॉक यात्रा (z अक्ष)

मिमी

350

नाक से टेबल तक की दूरी

मिमी

200-550

तालिका

तालिका आकार

मिमी

6500*400

अधिकतम लोड

किलो

1000

टी-स्लॉट (संख्या-चौड़ाई * दूरी)

मिमी

4-14*100

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

23.6/35

स्पिंडल गति

आरपीएम

20-12000

स्पिंडल व्यास

मिमी

100

स्पिंडल टेपर

//

Bt30

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000

X/y/z अक्ष तीव्र गति

एम/मिनट

50/30/36

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.1/0.01/0.01

जी/टी 18400.4

पुनरावृत्ति (x/y/z)

मिमी

0.06/0.006/0.006

(पूरी यात्रा)

उपकरण पत्रिका

उपकरण पत्रिका क्षमता

टी

21

अधिकतम उपकरण वजन

किलो

3

अधिकतम उपकरण लंबाई

मिमी

200

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

60/पूर्व 80

अन्य

सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

200 (आर)

वायु दबाव

Mpa

0.6-0.8

उपकरण क्षमता

केवा

20

शीतलक टैंक क्षमता

एल

550

मशीन का आकार

मिमी

9800*2500*2400

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

13000
