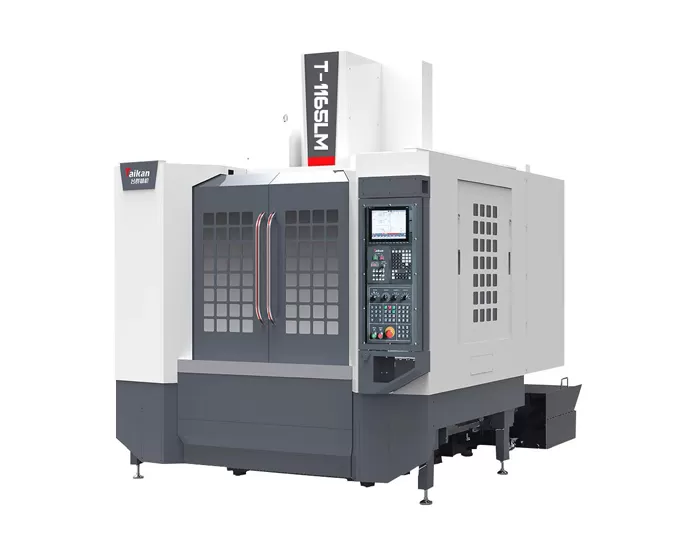

T-1165LM उच्च गति और उच्च-कठोरता ऊर्ध्वाधर मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1100

काठी यात्रा (y अक्ष)

मिमी

650

हेडस्टॉक यात्रा (z अक्ष)

मिमी

600

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

150 ~ 750

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

695

कार्यटेबल

तालिका आकार

मिमी

1200*650

अधिकतम लोड (यहां तक कि लोड-असर)

किलो

1000

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*100

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

45976

मोटर टॉर्क (रेटेड/कम समय)

एन एम

52.5/118

गति सीमा

आर/मिनट

50-8000 (बेल्ट)

स्पिंडल व्यास

मिमी

PF150

स्पिंडल टेपर

//

बीटी40

रिवेट स्पेसिफिकेशन

//

P40T-I (m403)

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-10000

X/y/z अक्ष तीव्र गति

एम/मिनट

30/30/20

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.008/0.008/0.01

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.005/0.005/0.008

उपकरण पत्रिका

उपकरण क्षमता

पीसी

24

अधिकतम उपकरण वजन

किलो

7

अधिकतम उपकरण लंबाई

मिमी

250

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

डेसन 75/डेसन

अन्य

Z-अक्ष काउंटरवेट

//

//

सीएनसी प्रणाली

//

मित्सुबिशी एम 80 वीबी

वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)

वायु दबाव

Mpa

0.6 ~ 0.8

उपकरण क्षमता

केवा

25

शीतलक टैंक क्षमता

एल

300

मशीन का आकार

मिमी

2700 × 3560 × 3040

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

7500
