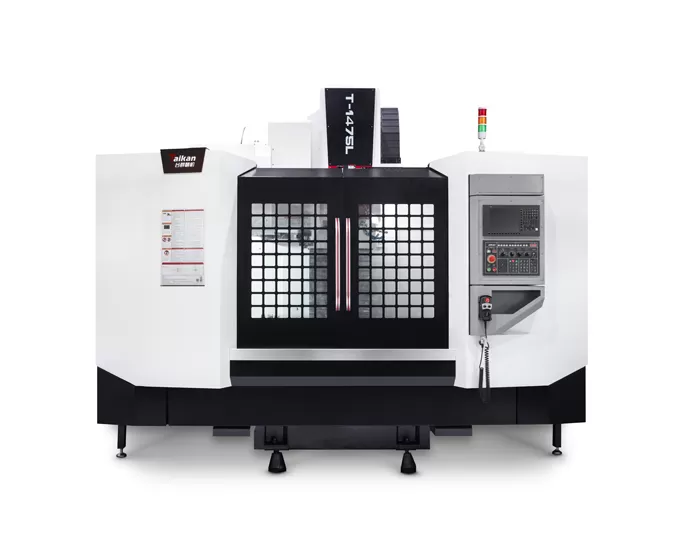

T-1475L उच्च गति और उच्च-सटीक ऊर्ध्वाधर मशीनिंग केंद्र

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

1400

काठी यात्रा (y अक्ष)

मिमी

750

हेडस्टॉक यात्रा (z अक्ष)

मिमी

750

स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

120 ~ 870

स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

810

तालिका

तालिका आकार

मिमी

1500*750

अधिकतम लोड (यहां तक कि लोड-असर)

किलो

1400

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

18*150

कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

15/18 5

मोटर टॉर्क (रेटेड/कम समय)

एन एम

143/191

गति सीमा

आर/मिनट

50 ~ 6000 (बेल्ट)

स्पिंडल व्यास

मिमी

स्पिंडल टेपर

//

बीटी50

रिवेट स्पेसिफिकेशन

//

P50T-I (m403)

गति

फ़ीड गति सीमा काटने

मिमी/मिनट

24

X/y/z अक्ष तीव्र गति

एम/मिनट

15

उपकरण पत्रिका

उपकरण क्षमता

मिमी

300

अधिकतम उपकरण वजन

मिमी

1.

अधिकतम उपकरण लंबाई

पीसी

1-10000

अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

किलो

24/24/15

सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.015

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.008

अन्य

Z-अक्ष काउंटरवेट

काउंटरवेट

सीएनसी प्रणाली

//

फैनक 0i-mf प्लस

वायु स्रोत

प्रवाह

एल/मिनट

280 (आर)

वायु दबाव

Mpa

0.6 ~ 0.8

उपकरण क्षमता

केवा

35

शीतलक टैंक क्षमता

एल

400

मशीन का आकार

मिमी

5050 × 3680 × 3440

चिप कन्वेयर पेडल के साथ

वजन [संपादित करें]

किलो

11400
