Name: L-P20G उच्च परिशुद्धता cnc गिरोह उपकरण लाथ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

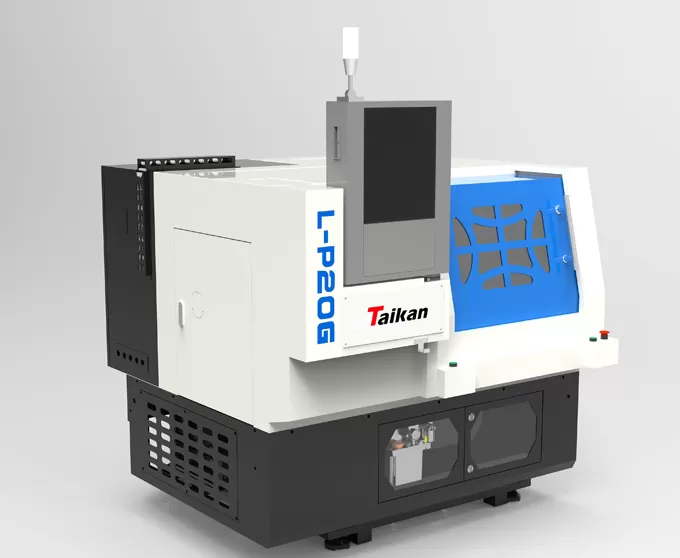

L-P20G उच्च परिशुद्धता cnc गिरोह उपकरण लाथा

समग्र

इस मशीन उपकरण में एक एकीकृत यांत्रिक, विद्युत और हाइड्रोलिक लेआउट है, एक पूरी तरह से संलग्न सुरक्षात्मक कवर को गोद लेता है, सुरक्षात्मक दरवाजा बाईं ओर खुलता है, और cnc ऑपरेशन पैनल निश्चित सुरक्षा कवर के शीर्ष पर स्थित है, जो संचालित करना आसान है।
बड़े बुनियादी भाग सभी उच्च गुणवत्ता वाले रेसिन रेत मोल्डिंग और उच्च शक्ति वाली लोहा सामग्री से बने होते हैं, जो मशीन उपकरण को उच्च कठोरता और स्थिर सटीकता प्रदान करता है।

हाइड्रोलिक आस्तीन टेलस्टॉक

बड़े पैमाने पर हार्ड रेल संरचना उच्च कठोरता, मजबूत प्रदर्शन और मजबूत असर क्षमता का है। डोवेवेल संरचना लॉक होने पर कम दबाव प्लेट को अधिक विश्वसनीय बनाता है।

कुदाल

इस मशीन उपकरण की मुख्य संचरण प्रणाली एक उच्च-प्रदर्शन सर्वो मोटर द्वारा संचालित होती है, जो एक बेल्ट के माध्यम से स्पिंडल को चलाता है। स्पिंडल गति सीमा 0-6000r/min है।

औज़ार

गिरोह का उपयोग करें।

L-P20G उच्च परिशुद्धता cnc गिरोह उपकरण लाथा

यह मशीन स्वचालित रूप से सिलेंडर, शंकु, कदम की सतह, अंतिम चेहरे, ग्रोविंग, ड्रिलिंग और विभिन्न मीट्रिक और इंच सीधे और टेपर्ड थ्रेड थ्रेड्स की मोड़ को पूरा कर सकती है। मशीन स्प्रिंग चक्स की एक श्रृंखला से सुसज्जित है, जिसका व्यापक रूप से उपकरणों, मीटर, प्रकाश उद्योग, इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, फिल्म मशीनरी और अन्य उद्योगों में व्यापक रूप से उपयोग किया जा सकता है।

वर्कपीस उदाहरण 1

वर्कपीस उदाहरण 2

वर्कपीस उदाहरण 3

वर्कपीस उदाहरण 4

L-P20G उच्च परिशुद्धता वाले cnc गिरोह टूल लाथ

नाम		इकाई	L-P20G	टिप्पणी
मशीनिंग रेंज	बिस्तर की स्लाइड पर स्विंग व्यास	मिमी	-
	उपकरण आधार पर स्विंग व्यास	मिमी	120
	अधिकतम लंबाई	मिमी	100
	अधिकतम बदल जाता है	मिमी	एपी100
	अधिकतम वसंत चक का क्लैम्पिंग व्यास	मिमी	पीपीएम 20
यात्रा	एक्स-अक्ष यात्रा	मिमी	280
	एक्स-अक्ष मोटर पावर/स्टाल टॉर्क	किलोवाट/एनएम	1/3 2
	Z-अक्ष यात्रा	मिमी	180
	Z-अक्ष मोटर पावर/स्टाल टॉर्क	किलोवाट/एनएम	1/10
कुदाल	स्पिंडल क्लैम्पिंग प्रकार	के	टाइप 20 कोलेट चक
	स्पिंडल सिर प्रकार		गैर-मानक
	छेद व्यास के माध्यम से स्पिंडल		पीएम
	अधिकतम गति		0-6000
	स्पिंडल मोटर टॉर्क (रेटेड/अधिकतम	आर/मिनट	17.7/26.5
	स्पिंडल मोटर (s1/s2)	मिमी	3.7/5.5
स्थिरता	वसंत चक	इंच
गति	तेज गति (x अक्ष)	एम/मिनट	18
	तेज गति (z अक्ष)	एम/मिनट	18
	फीड की गति को कम करना	मिमी/मिनट
उपकरण धारक	उपकरण धारक प्रकार		गिरोह उपकरण
	उपकरण अनुक्रमण समय	सेकंड/बिट	//
	उपकरण का आकार	मिमी	16'16
	अधिकतम बोरिंग उपकरण व्यास	मिमी	25
सटीकता	स्थिति सटीकता (x अक्ष)	मिमी	<0.01
	स्थिति सटीकता (z अक्ष)	मिमी	<0.01
	पुनरावृत्ति (x अक्ष)	मिमी	0.002
	पुनरावृत्ति (z अक्ष)	मिमी	0.002
अन्य	उपकरण क्षमता </पी>	केवा	6
	शीतलक टैंक क्षमता	एल	50
	मशीन का आकार	मिमी	1275 × 1408 × 1532	मैनुअल चिप हटाने कूलेंट टैंक
	वजन [संपादित करें]	किलो	लगभग. 1100

इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
