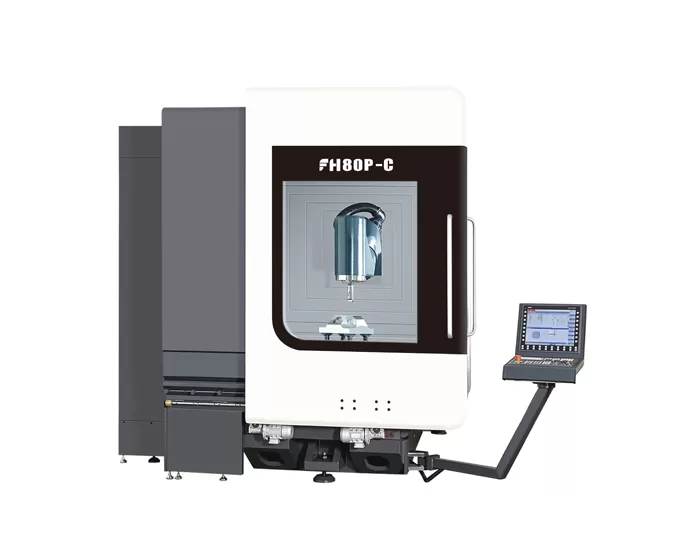

FH80P-C 5-अक्ष मिलिंग और टर्निंग मशीनिंग केंद्र

X/y/z अक्ष यात्रा

800 × 1050 × 800 मिमी

क्षैतिज मिलिंग सिर से दूरी

काम करने की मेज

39 ~ 839 मिमी

रोटरी टेबल गति

300 आरपीएम

कार्य तालिका आकार

पीएम 880 मिमी

अधिकतम टेबल लोड

3000 किलो मिलिंग

1500 किलो का मोड़

स्विंग मिलिंग सिर (बी अक्ष)

मानक

स्विंग रेंज (0 = ऊर्ध्वाधर/180 = स्तर)

-15 ° + 180 °

B अक्ष रेटेड गति

50 आरपीएम

ऊर्ध्वाधर स्पिंडल नाक से टेबल तक की दूरी

162 ~ 962 मिमी

इलेक्ट्रिक स्पिंडल अधिकतम गति

12000 आरपीएम

शक्ति (S1-100 %/40% डीसी)

34/42kw

टॉर्क (S1-100 %/40% डीसी)

132/192nm

स्पिंडल टेपर

1:10 टेपर

उपकरण अंतरफलक

HSK-A63

उपकरण पत्रिका क्षमता

40 टी

अधिकतम उपकरण व्यास/लंबाई/वजन

Pe85mm/300 मिमी/8 किलो

उपकरण बदलते समय (उपकरण के लिए उपकरण)

4 एस

ड्रिलिंग (मध्यम कार्बन स्टील)

PE40mm

टैपिंग (मध्यम कार्बन स्टील)

एम 24

तेजी से ट्रैवर्स

40 मीटर/मिनट

X/y/z स्थिति सटीकता

0.006 मिमी

X/y/z पुनः स्थिति सटीकता

0.004 मिमी

बी/सी स्थिति सटीकता

8"

B/c स्थिति सटीकता दोहराएँ

4"

इन्फ्रारेड जांच

रेनशाव ओम्पी 60

उपकरण सेटिंग गेज
(मशीनिंग क्षेत्र में माप)

रेनशाव nc4f230

मशीन ऊंचाई (मानक मशीन)

3350 मिमी

मुख्य शरीर के कब्जे वाले क्षेत्र (एल * डब्ल्यू)

4800 × 2930 मिमी

उपकरण पत्रिका कब्जा क्षेत्र (एल * डब्ल्यू)

1710 × 1350 मिमी

चिप कन्वेयर कब्जा क्षेत्र (एल * डब्ल्यू)

3070 × 1065 मिमी

जल टैंक व्यस्त क्षेत्र (एल * डब्ल्यू)

1785 × 1355 मिमी

पूर्ण मशीन कब्जे वाला क्षेत्र
(पानी की टंकी को छोड़कर)

5610 × 3600 मिमी

मशीन वजन

30000 किलो

नियंत्रण प्रणाली

एक सीमेंस
