ST-386 उच्च-परिशुद्धता cnc स्विस प्रकार लाथा

अधिकतम मशीनिंग व्यास

ओ 38 मिमी

अधिकतम मशीनिंग लंबाई

240 मिमी

फ्रंट ड्रिलिंग व्यास

मैक्स. ओ 13 (तांबा)

फ्रंट थ्रेडिंग क्षमता

मैक्स एम 8

छेद के माध्यम से छेद

40 मिमी

नियंत्रण प्रणाली

मित्सुबिशी एम 80 ला प्रणाली

स्पिंडल गति (अधिकतम)

8,000 आर/मिनट

साइड मिलिंग मैक्स ड्रिलिंग

मैक्स. ओ 13 (तांबा)

साइड मिलिंग मैक्स. टैपिंग

मैक्स एम 8 (तांबा)

गति अधिकतम

5,000 आर/मिनट

पीछे स्पिंडल मैक्स. क्लैम्पिंग

ओ 36 मिमी

पीछे उपकरण ड्रिलिंग व्यास

मैक्स.

बैक स्पिंडल थ्रेडिंग

मैक्स एम 8

पीछे की गति (अधिकतम)

8,000 आर/मिनट

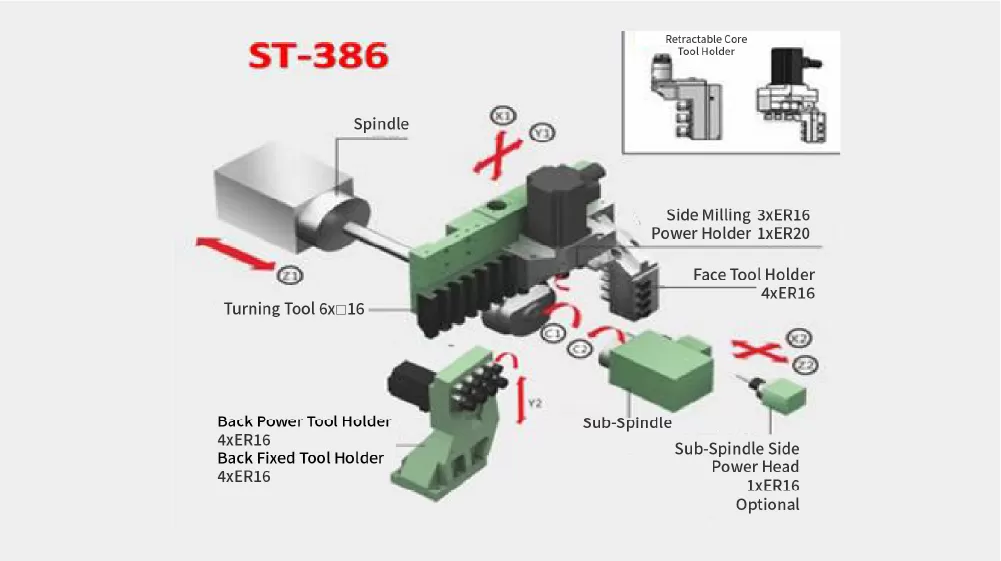

औजारों

6. 16 मिमी (वर्ग शंक)

साइड मिलिंग पावर टूल

3 × 16 1 × 20

फ्रंट फिक्स्ड टूल धारक

4 × 16

बैक स्पिंडल फेस टूल धारकों

4 × 16 स्थिर 4 × 16 रोटरी

तेज गति

Y1/x2: 32 m/मिनट, x1/y2: 20 m/मिनट, z1/z2: 24 m/मिनट

स्पिंडल मोटर पावर

3.7 किलोवाट/5.5 केडब्ल्यू

उप-स्पिंडल मोटर पावर

1.5 किलोवाट/2.2 केडब्ल्यू

साइड मिलिंग और बैक फेस मिलिंग पावर

1.0 किलोवाट (साइड मिलिंग), 0.75 kw (पीछे चेहरा मिलिंग)

मोटर शक्ति फ़ीड

1.0 kw (x1/y1/z1/x2/z2), 0.75 kw (y2)

कुल मशीन शक्ति

12 किलोवाट

मशीन वजन

3,100 किलो
