Taikan 3c उद्योग समाधानः सटीकता, दक्षता और स्थिरता

Table of Content [Hide]

उपभोक्ता इलेक्ट्रॉनिक्स उद्योग में रिबाउंड के साथ, 3 सी टर्मिनल उत्पाद नए विकास गति का अनुभव कर रहे हैं। सेब और हुवी जैसे अग्रणी निर्माताओं ने टाइटेनियम मिश्र धातु सामग्री का उपयोग करके सफलतापूर्वक नए 3 सी उत्पादों को लॉन्च किया है। स्मार्ट पहनने योग्य उपकरणों जैसे कि ताई ग्लास, आर/वीआर डिवाइस और स्मार्ट घड़ियों के विकास से छोटे परिशुद्धता संरचनात्मक भागों के प्रसंस्करण के लिए तेजी से मांग बढ़ी है। टाइटेनियम मिश्र धातुओं की उच्च प्रसंस्करण कठिनाई परिशुद्धता, दक्षता और परिचालन स्थिरता के बारे में सख्त आवश्यकताओं को रखती है।

इन विनिर्माण चुनौतियों का समाधान करने के लिए, Taikan तकनीकी पुनरावृत्ति और अनुप्रयोग उन्मुख नवाचारों के माध्यम से 3 सी इलेक्ट्रॉनिक्स क्षेत्र के लिए व्यापक प्रसंस्करण समाधान प्रदान करता है, ग्राहकों को सामग्री उन्नयन और उत्पादन मॉडल परिवर्तनों को नेविगेट करने के लिए सशक्त बनाता है।

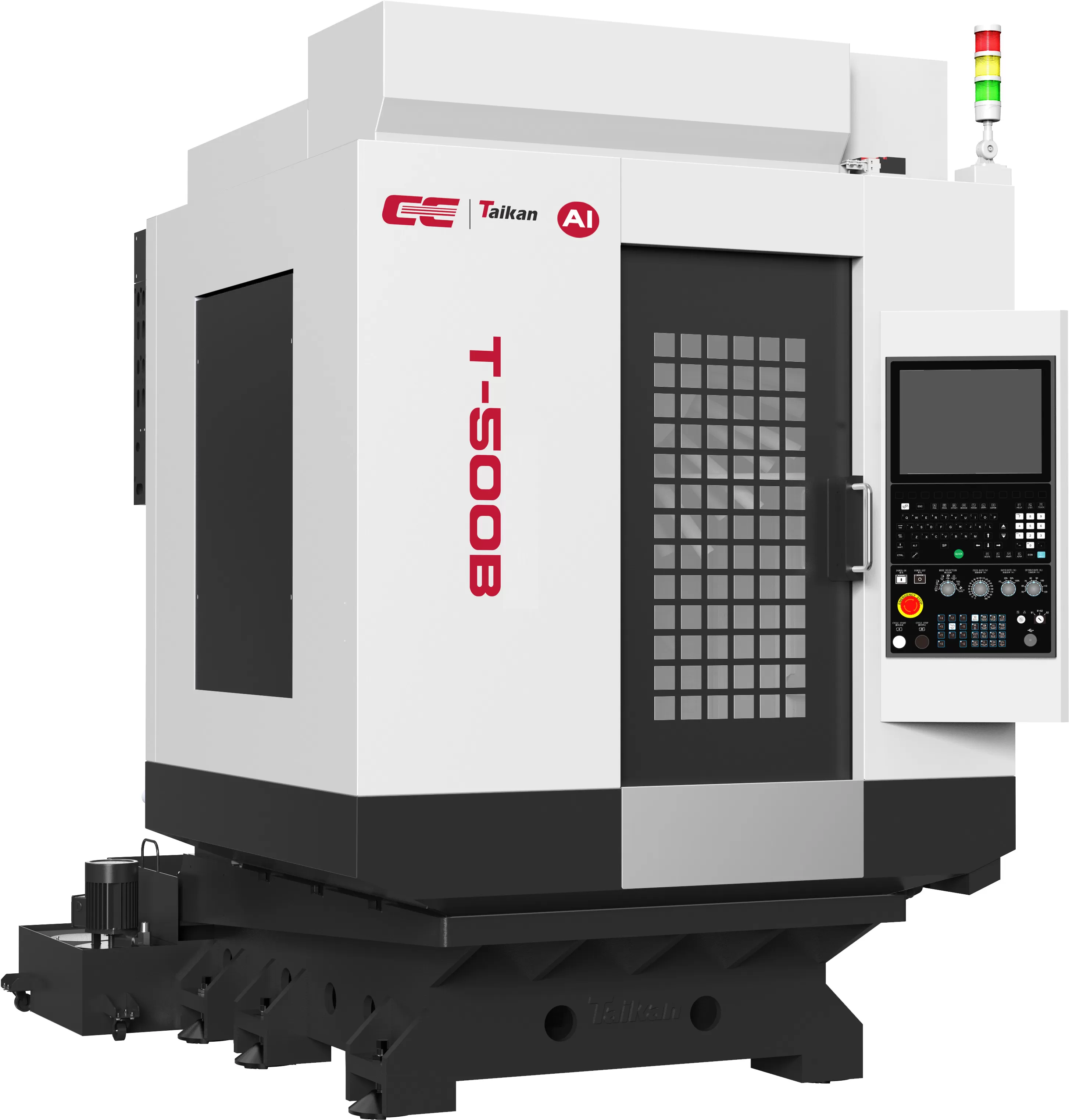

1. ड्रिलिंग और मिलिंग मशीनिंग सेंटर T-500B/बी/बी प्लस श्रृंखला

उत्पाद विवरण पृष्ठ दर्ज करने के लिए आस्चिलक्लिक करें

अनुशंसित मॉडल

T-500B | T-500BH | T-500B प्लस

उत्पाद विशेषताएंः

दुनिया भर में 100,000 से अधिक बिक्री! यह मॉडल 1-दूसरे उपकरण परिवर्तन को प्राप्त करने के लिए अंतिम-तत्व विश्लेषण और गतिशीलता डिजाइन को जोड़ती है। यह एक मशीन में ड्रिलिंग, मिलिंग, उबाऊ और पुनर्मिलन को एकीकृत करता है-कठोर सरफेज़ आवश्यकताओं के साथ भागों के लिए एकदम सही है।
हल्के 3-अक्षीय गति प्रणाली न-भार विद्युत हानि को काटने के दौरान कठोरता को बनाए रखता है; अक्षीय त्वरण 1.0 पैन्ग से अधिक होता है।
20,000 Pedrpm या 24,000 Pedrpm दिशात्मक मोटर उच्च-गति, उच्च-सटीक मशीनिंग प्रदान करता है।
स्पिंडल स्टार्ट/स्टॉप टाइम्स: 0.347 पेंडस/0.423 पैडल, नाटकीय रूप से थ्रूपुट को बढ़ावा देता है।

मुख्य पैरामीटर:

मद	इकाई	T-500B	T-500B प्लस	T-500BH
एक्स अक्ष यात्रा	मिमी	500	500	500
Y अक्ष यात्रा	मिमी	400	400	400
Z अक्ष यात्रा	मिमी	320	320	460
स्पिंडल गति	आरपीएम	20-24000	20-24000	20-24000
उपकरण पत्रिका क्षमता	पीसी	21	21	21
तेज गति	एम/मिनट	48/48/48	48/48/48	48/48/48

आवेदन क्षेत्र:

धातु संरचनात्मक भागों (जैसे स्टेनलेस स्टील, टाइटेनियम, एल्यूमीनियम मिश्र धातु, आदि); गैर-धातु संरचनात्मक भागों (जैसे एल्यूमीनियम-प्लास्टिक सामग्री, आदि) का सटीक प्रसंस्करण

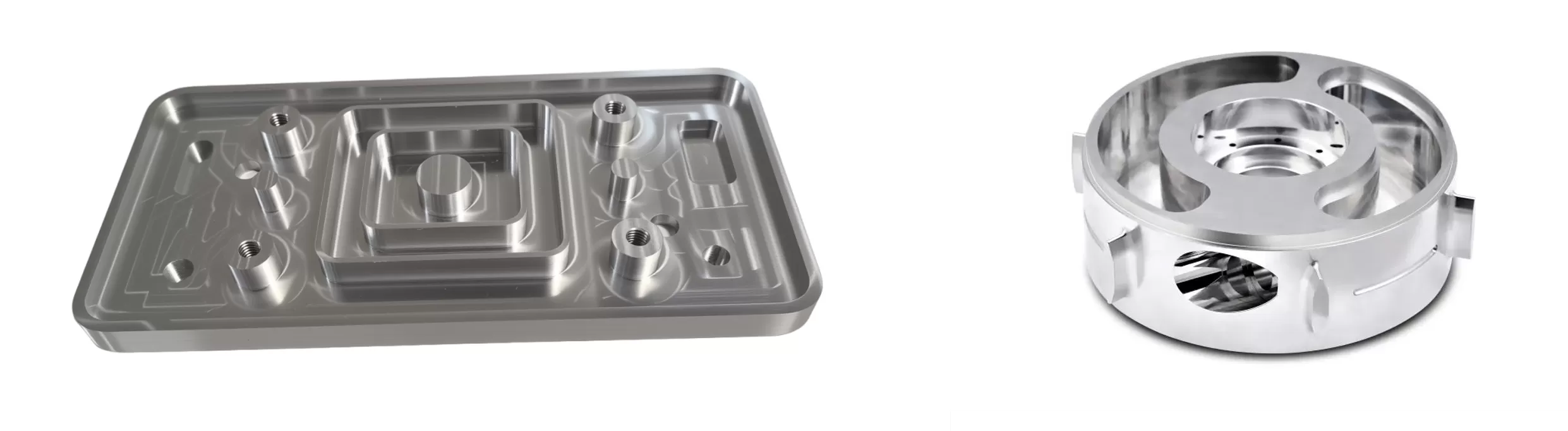

वर्कपीस डिस्प्ले:

777 - 副本.png

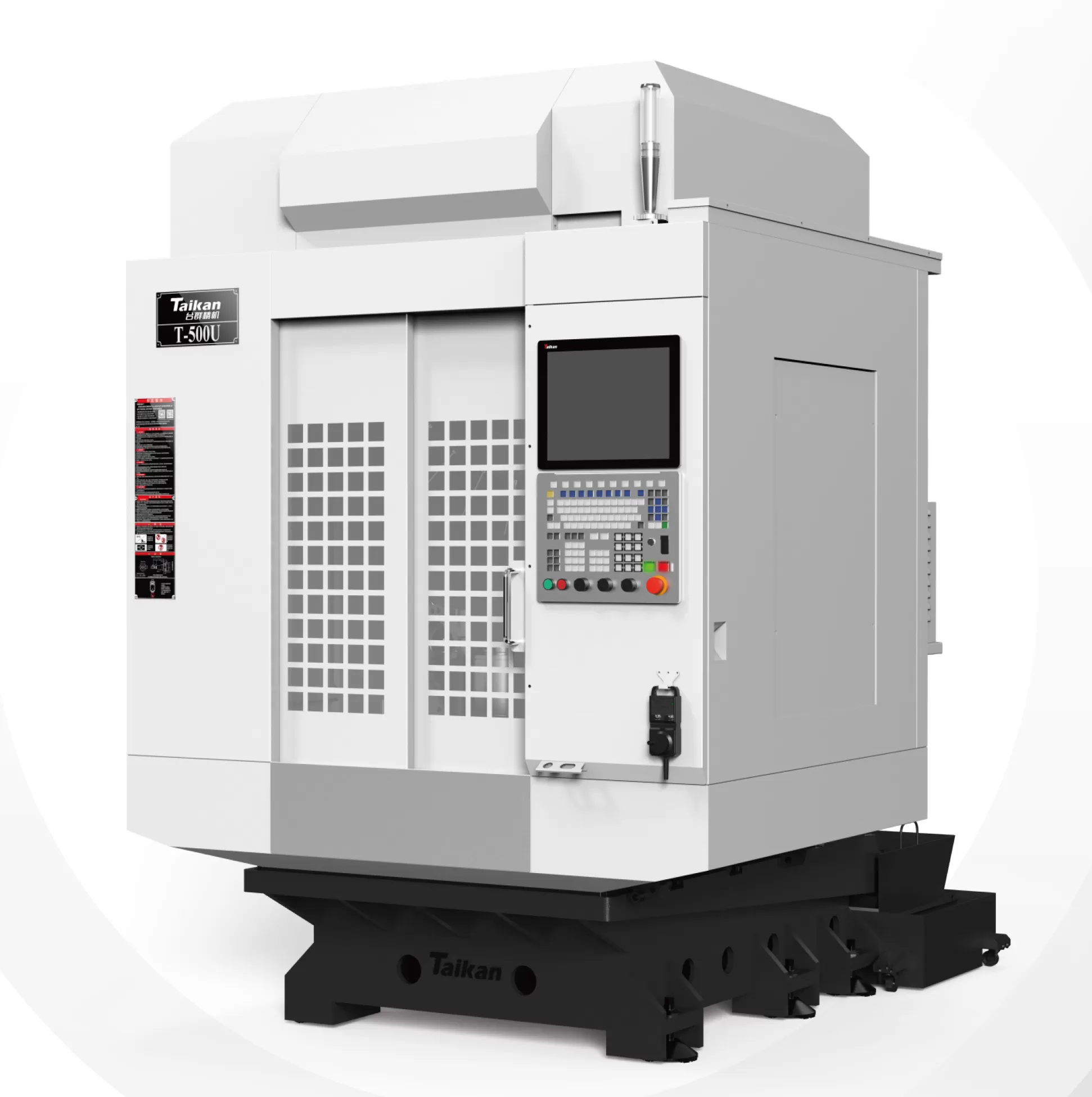

5-अक्ष ड्रिलिंग और मिलिंग मशीनिंग केंद्र T-500U

उत्पाद विशेषताएं

T-500U 5-अक्ष ड्रिलिंग और मिलिंग मशीनिंग केंद्र में सही 5-अक्ष एक साथ गति के साथ एकीकृत ड्रिलिंग, टैपिंग और मिलिंग क्षमताएं हैं।
उन्नत गति और स्थिति सटीकता के लिए dd डायरेक्ट-ड्राइव ए/सी-अक्ष रोटरी टेबल से लैस, यह एकल सेटअप में बहु-कोण मशीनिंग को सक्षम बनाता है।
यह उच्च-गतिकी प्रणालीव्यापक बहु-प्रक्रिया अवधारणा, एकीकृत संचालन के माध्यम से जटिल सतहों के लिए उच्च-गति, उच्च-सटीक मशीनिंग प्रदान करना और एकीकृत संचालन के माध्यम से बहु-चेहरा कैविटीज प्रदान करना।

मुख्य पैरामीटर:

X/y/z यात्रा: 500/400/350 मिमी
स्पिंडल मोटर गतिः 20-24000 आरपीएम
X/y/z अक्ष तेजी से गतिः 48/48/48/48 m/मिनट
पुनरावृत्ति (x/y/z): 0.004 मिमी
उपकरण पत्रिका क्षमता: 21 टी

आवेदन क्षेत्र:

यह मुख्य रूप से डिजिटल इलेक्ट्रॉनिक उत्पादों, ऑटोमोबाइल और मोटरसाइकिल, उपकरणों और मीटर के उद्योगों में छोटे और मध्यम आकार के कवर, प्लेटों, डिस्क, गोले और अन्य भागों के प्रसंस्करण में उपयोग किया जाता है। प्रकाश कार्य और वस्त्र, इलेक्ट्रॉनिक उपकरण, मशीनरी विनिर्माण और चिकित्सा मशीनरी, और विशेष रूप से बहु-कोण सुविधा प्रसंस्करण के लिए उपयुक्त है।

वर्कपीस डिस्प्ले:

टी/टी सी श्रृंखला स्विस-प्रकार लाथ

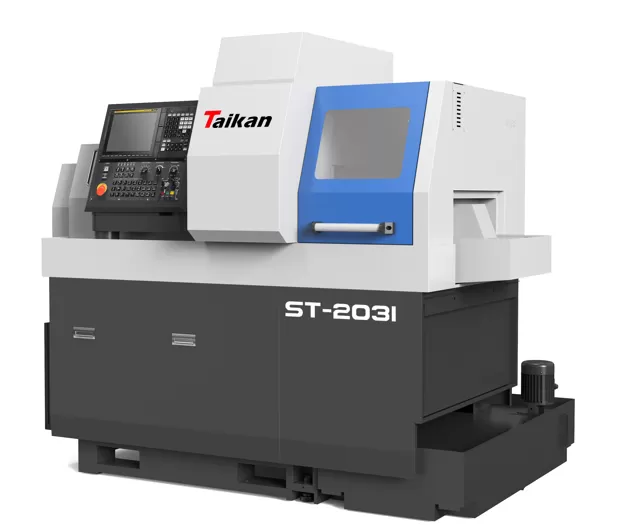

ST203I

कक्ष उत्पाद विवरण पृष्ठ दर्ज करने के लिए क्लिक करें

आवेदन क्षेत्र:

इस मशीन का उपयोग मुख्य रूप से गैर-धातु सामग्री के प्रसंस्करण के लिए किया जाता है-जैसे कांच, सैपफायर और सिरेमिक-इन संचार उपकरणों (जैसे स्मार्टफोन), और अल्युमिन-प्लास्टिक समग्र मध्य फ्रेम की उच्च दक्षता मशीनिंग के लिए उपयोग किया जाता है। यह 3 सी उद्योग के लिए आदर्श है (लार्ज-वॉल्यूम, उच्च परिशुद्धता और उच्च उपस्थिति आवश्यकताओं के लिए) और 2 से 20 मिमी के रोटेशन व्यास के साथ जटिल भागों के बड़े पैमाने पर उत्पादन के लिए, 2 से 20 मिमी (दो श्रृंखला, टाइपडिल 12 और टाइपडिल 20) ।

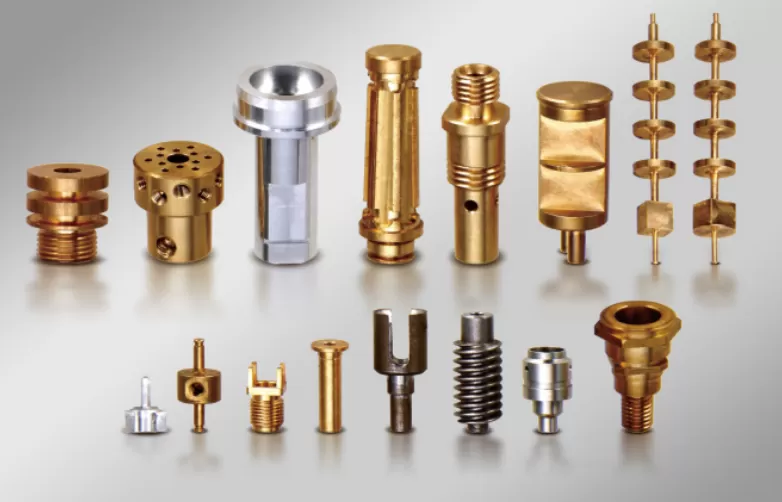

वर्कपीस डिस्प्ले:

ST workpiece

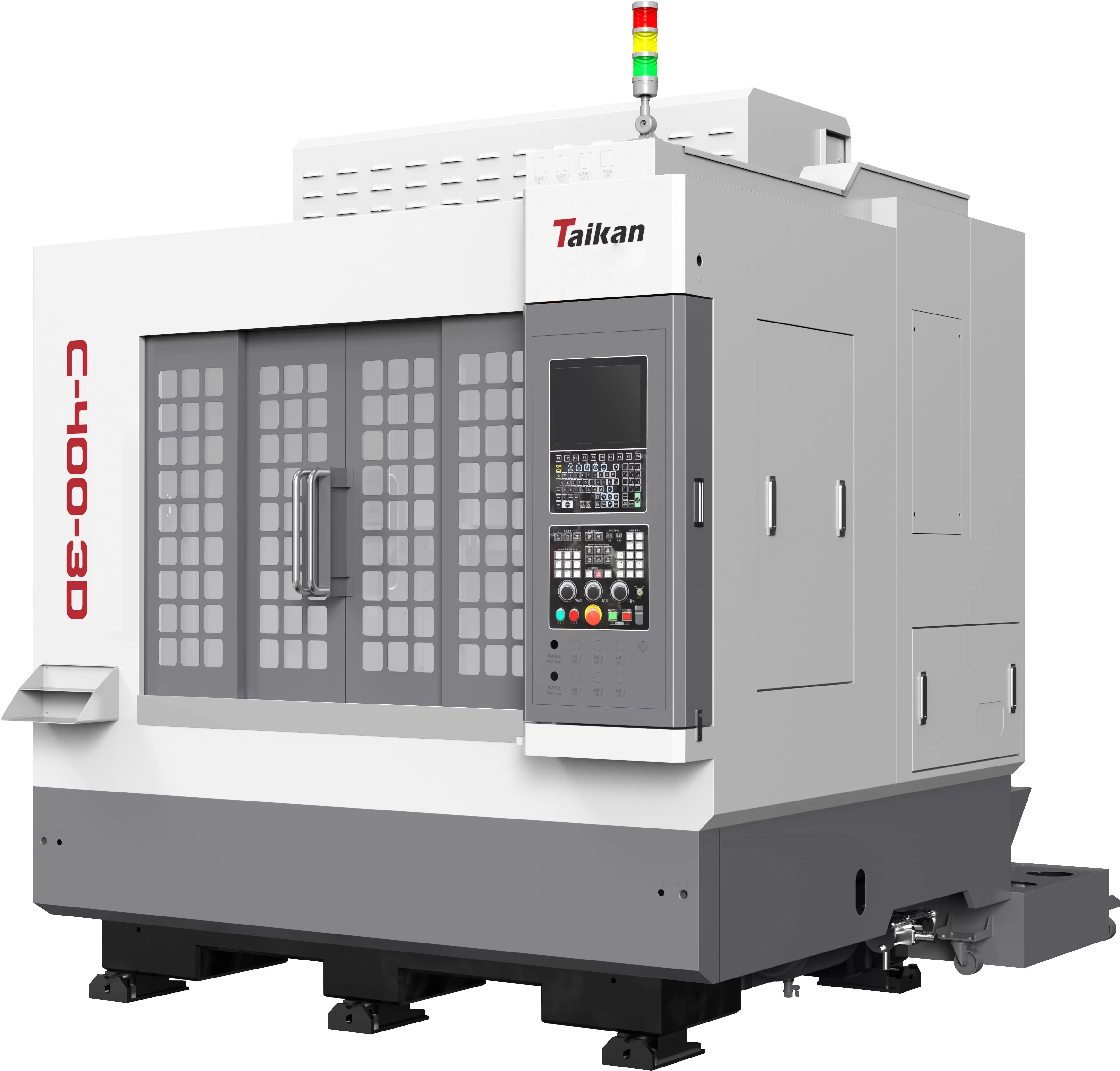

4.C-400-3D मल्टी-चैनल हाई-स्पीड मशीनिंग सेंटर (उत्कीर्णन मशीन)

कक्ष उत्पाद विवरण पृष्ठ दर्ज करने के लिए क्लिक करें

उत्पाद विशेषताएं

इस मॉडल की मुख्य विशेषता एक साथ ट्रिपल-स्पिंडल ट्रिपल-चैनल डिज़ाइन के माध्यम से तीन अलग-अलग वर्कपीस को संसाधित करने की क्षमता है। आयामी सटीकता स्थिरता के लिए स्वतंत्र चैनल मुआवजे के साथ बहु-स्पिंडल मशीनिंग के उत्पादकता लाभों का संयोजन, यह 2.5-3 गुना मशीनों की दक्षता प्रदान करता है, जबकि प्रति प्रसंस्करण इकाई के अलग-अलग त्रुटि सुधार के माध्यम से सटीक बनाए रखता है।

मुख्य पैरामीटर:

X/y/z यात्रा: 450/450/200 मिमी
अधिकतम स्पिंडल गतिः 30000 आरपीएम
परिसंचरण सटीकता (मिमी): 0.012/पीएम 200
पुनरावृत्ति (x/y/z): 0.004 मिमी
उपकरण पत्रिका क्षमता: 21 टी * 3

आवेदन क्षेत्र:

फ्रंट/रियर ग्लास कवर (ड्रिलिंग, कंटूरिंग) की मशीनिंग; पीसी, ऐक्रेलिक और पालतू विंडो पैनलों की कटिंग और एज चैम्फरिंग; 3 सी समग्र सजावटी घटकों और एल्यूमीनियम मध्य-फ्रेम (छेद मशीनिंग, मिलिंग संचालन) का सटीक प्रसंस्करण

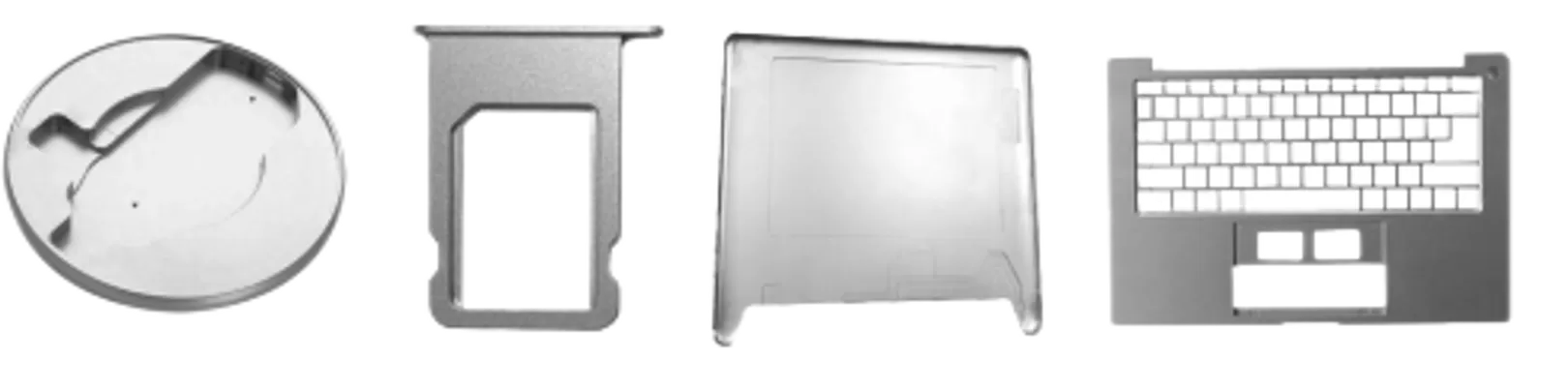

वर्कपीस डिस्प्ले:

C-400-3D workpiece.png

अधिकांश मशीनिंग आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य कॉन्फ़िगरेशन के साथ 9 cnc मशीन टूल श्रृंखला।
उद्योग का 20 साल का अनुभव और 700 मुख्य पेटेंट, उद्योग का नेतृत्व करते हैं।
आईएसओ-प्रमाणित, उच्च-सटीक मशीनें, वैश्विक ग्राहकों द्वारा विश्वसनीय
50 देशों और क्षेत्रों को कवर करते हुए बिक्री और सेवा नेटवर्क, त्वरित प्रतिक्रिया सुनिश्चित करना।
बिक्री के बाद सेवाः पेशेवर सहायता और रखरखाव प्रशिक्षण।
उच्च गुणवत्ता, लंबे समय तक चलने वाले वास्तविक भागों, खरीद से विनिर्माण तक सख्त गुणवत्ता नियंत्रण के साथ।
वितरकों के लिए मानकीकृत प्रशिक्षण, उच्च गुणवत्ता वाली सेवा सुनिश्चित करना।
