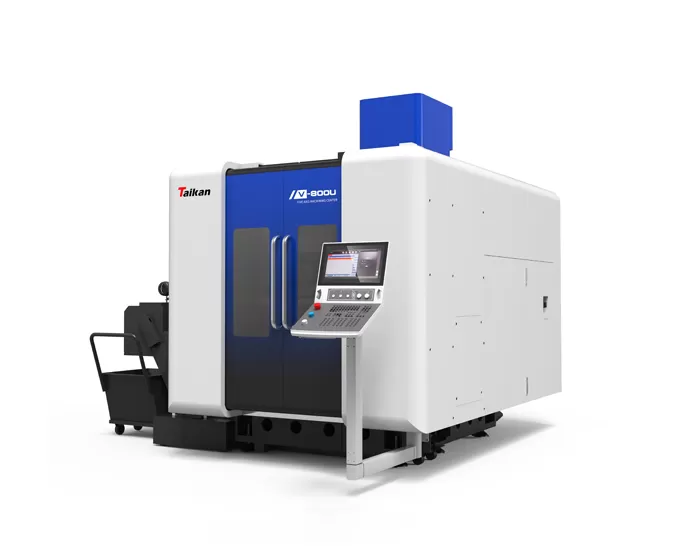

V-800U ऊर्ध्वाधर 5-अक्ष मशीनिंग केंद्र

यात्रा

X/y/z यात्रा

मिमी

850/900/580

अक्ष रोटेशन रेंज

°

120

C अक्ष रोटेशन रेंज

°

360

स्पिंडल नाक से वर्कटेबल सतह तक की दूरी

मिमी

180-760

तालिका

तालिका आकार

मिमी

"" "" 630

अधिकतम लोड

किलो

800

टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

9-18*65 *

गति

X/y/z अक्ष तीव्र गति

मिमी/मिनट

36

A/C अक्ष तीव्र गति

आर/मिनट

A:30/c: 50

सटीकता

X/y/z अक्ष स्थिति सटीकता

मिमी

0.006/0.006/0.006

X/y/z अक्ष पुनरावृत्ति सटीकता

मिमी

0.004/0.004/0.004

ए/सी अक्ष स्थिति सटीकता

सेक

6/6

A/C अक्ष पुनरावृत्ति सटीकता

सेक

4/4

कुदाल

स्पिंडल मोटर पावर (s1/s6)

के

30/36

स्पिंडल मोटर टॉर्क (s1/s6)

एनएम

100/120

स्पिंडल गति

आर/मिनट

16000

उपकरण धारक विनिर्देशों

//

एचस्क ए 63

उपकरण पत्रिका

उपकरण पत्रिका संरचना

//

चेन टूल आर्म पत्रिका

उपकरण पत्रिका क्षमता

टी

40

अधिकतम उपकरण वजन

किलो

8

अधिकतम उपकरण लंबाई

मिमी

300

अधिकतम व्यास (पूर्ण/आसन्न खाली)

मिमी

"" "" "-80/" ""

अन्य

सीएनसी प्रणाली

//

सिमेन्स सिंनुमेरिक एक

वायु स्रोत दबाव की आवश्यकता

Mpa

0.6 ~ 0.8

कुल विद्युत क्षमता

के

75

मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई)

मिमी

5100*4500*3400

मुख्य मशीन वजन (लगभग)

किलो

18000
