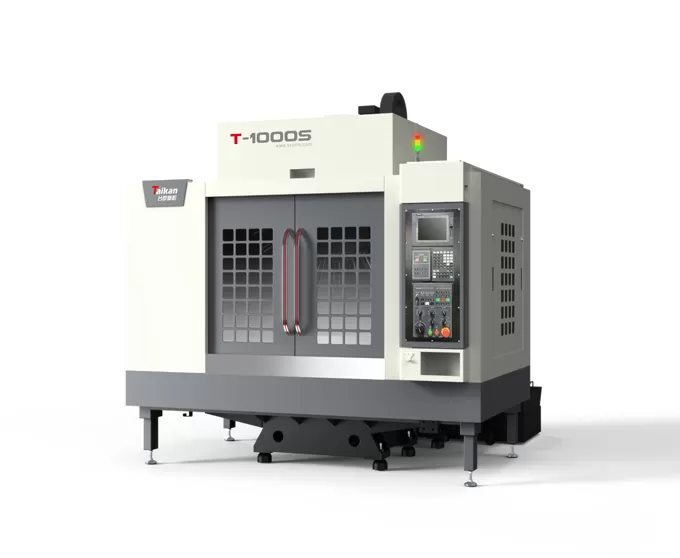

मद | इकाई | T-1000S | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 1000 | ||
काठी यात्रा (y अक्ष) | मिमी | 500 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 450 | |||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 125 ~ 575 | |||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 569 | |||
तालिका | तालिका आकार | मिमी | 1100*500 | ||
अधिकतम लोड | किलो | 400 | |||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 3.7/5.5 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 14.1/21 | |||
स्पिंडल मोटर गति | आरपीएम | 20-20000 | |||
स्पिंडल टेपर | // | Bt30 | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-15000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 48/48/48 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.01 | जीबी/टी 18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.006 | |||
उपकरण पत्रिका | उपकरण भंडारण क्षमता | पीसी | 21 | ||
अधिकतम उपकरण वजन | किलो | 3 | |||
अधिकतम उपकरण लंबाई | मिमी | 300 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | 60/पूर्व 80 | |||
अन्य | सीएनसी प्रणाली | मित्सुबिशी एम 80 वीबी | |||
वायु स्रोत | प्रवाह | एल/मिनट | 200 (आर) | ||
वायु दबाव | Mpa | 0.6-0.8 | |||
उपकरण क्षमता | केवा | 15 | |||
अधिकतम शीतलक टैंक क्षमता | एल | 300 | |||
मशीन का आकार | मिमी | 2610*3000*2850 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 4300 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
