बहु-सिर उच्च गति परिशुद्धता उत्कीर्णन केंद्र
लोहे का बिस्तर और बीम संरचना
समान मशीनों की तुलना में बेहतर स्थिरता और सटीक प्रतिधारण के लिए परिमित तत्व विश्लेषण (फेसा) का उपयोग करके अनुकूलित किया जाता है।
हाई-स्पीड phe100/आइसो25 सटीक स्पिंडल
मानक कॉन्फ़िगरेशन में एक उच्च-गति PR100/आइसो25 स्पिंडल शामिल है, जो रैकिंग और परिष्करण दोनों संचालन को संभालने के लिए पर्याप्त बहुमुखी है।
21-टूल चेन-टाइप टूल पत्रिका
21-टूल चेन-टाइप टूल पत्रिका के साथ आता है जो जटिल भागों की स्थिर और उच्च-गति मशीनिंग का समर्थन करता है।
4-स्पिंडल कठोर टैपिंग क्षमता
एक साथ चार स्पिंडल के साथ कठोर टैपिंग करने में सक्षम, टैपिंग ऑपरेशन के लिए उत्पादकता में सुधार.
C-1100-2/3/4 नए ऊर्जा वाहन उद्योग में एल्यूमीनियम भागों, आवास और रेडिएटर की खोज और परिष्करण प्रक्रियाओं के लिए आदर्श है।

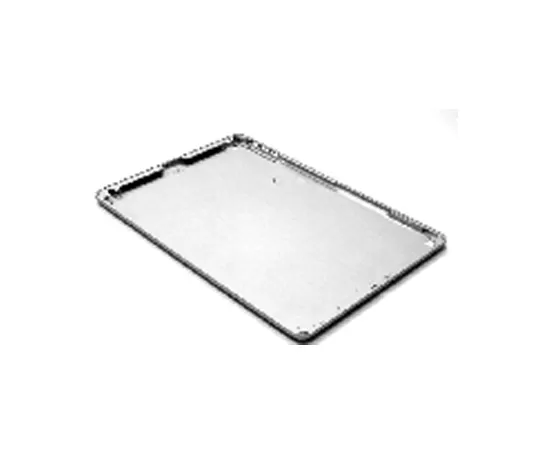

वर्कपीस उदाहरण 1

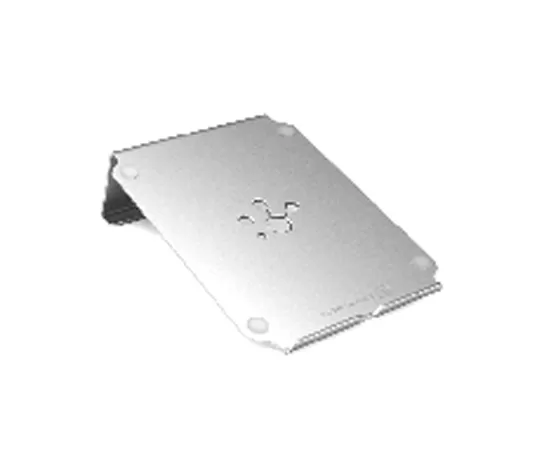

वर्कपीस उदाहरण 2

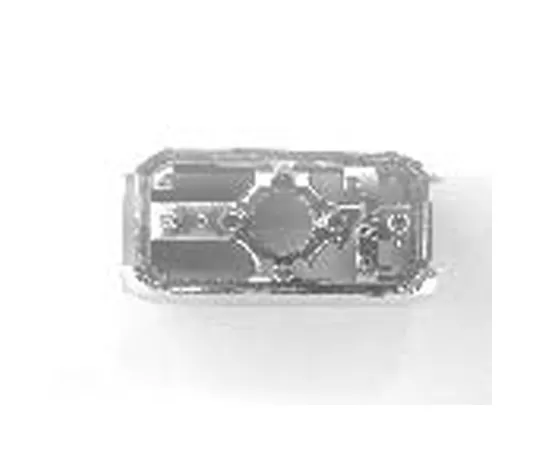

वर्कपीस उदाहरण 3

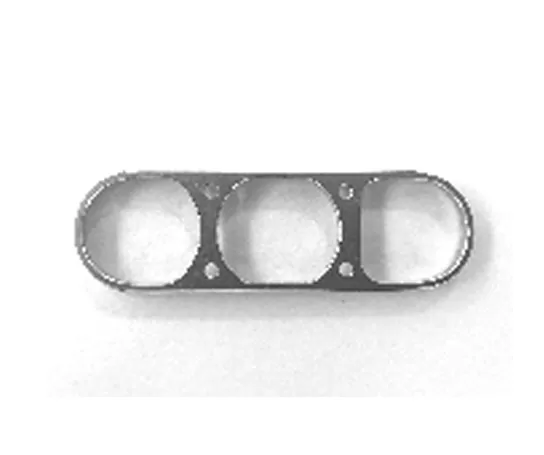

वर्कपीस उदाहरण 4
नाम | परियोजना | पैरामीटर |
वर्कबेंच | तालिका आकार (मिमी) | 1100*500 |
टेबल से स्पिंडल नाक (मिमी) | 180 ~ 330/380 | |
अधिकतम भार भार भार भार (किलो) | ||
यात्रा | एक्स-दिशा यात्रा (मिमी) | 280 |
Y दिशा में यात्रा (मिमी) | 500 | |
Z यात्रा (मिमी) | 150 या 200 | |
कुदाल | स्पिंडल पावर (केडब्ल्यू) | 6.0/7.5 |
अधिकतम गति (आरपीएम) | 36000/30 हजार | |
स्पिंडल व्यास (मिमी) | पीएम 100/120 | |
स्पिंडल उपकरण परिवर्तन विधि | वायवीय उपकरण परिवर्तक | |
शंक फॉर्म | आईएसओ 25/bt30 | |
फ़ीड दर | अधिकतम शुष्क रन फ़ीड गति (एम/मिनट) | 18 |
अधिकतम कटौती फ़ीड दर (एम/मिनट) | 10 | |
मशीन उपकरण सटीकता | स्थिति सटीकता: x/y/z (मिमी) | 0.005 |
बार-बार स्थिति सटीकता: x/y/z (मिमी) | 0.004 | |
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | 16 टी * 4/21 टी * |
उपकरण पत्रिका रूप | चेन सर्वो टूल पत्रिका | |
शक्ति स्रोत | हवा का दबाव (mpa) | 0.6 |
बिजली की मांग (kw) | 32 | |
अन्य पैरामीटर | आयाम (सामने और पीछे * | |
वजन (वजन: किलो) | 4000 | |
क्या नेटवर्क कॉन्फ़िगर करें | करना | |
क्या उपकरण सेटर को कॉन्फ़िगर करने के लिए | करना |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
