लोहे का बिस्तर और बीम संरचना
मशीन बिस्तर और बीम कास्ट आयरन से बने होते हैं, जिसमें परिमित तत्व विश्लेषण (fa) का उपयोग करके अनुकूलित किया जाता है। यह समान मशीनों की तुलना में बेहतर सटीक स्थिरता प्रदान करता है।

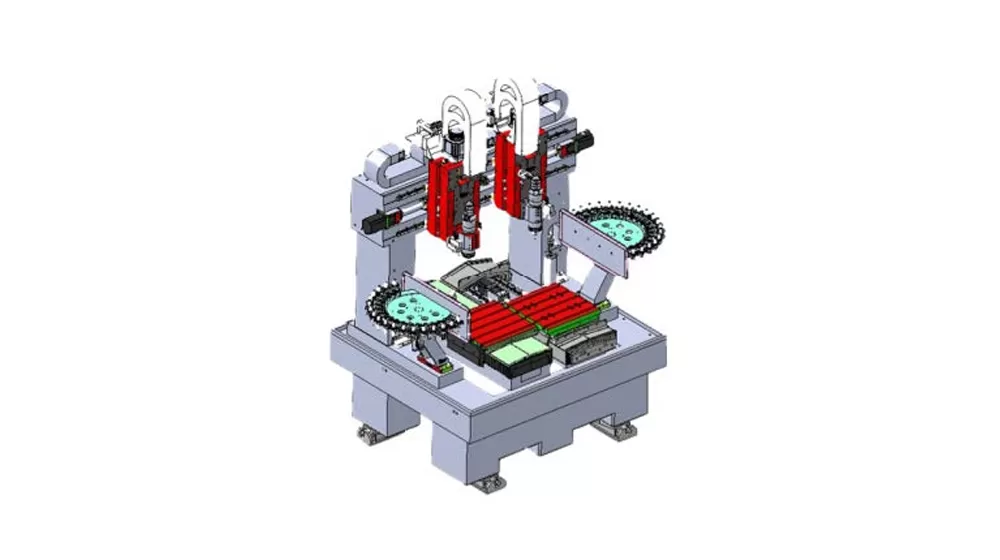

3-स्पिंडल, तीन-चैनल डिजाइन
प्रत्येक चैनल के लिए स्वतंत्र मुआवजे की क्षमता के साथ तीन-स्पिंडलमशीन की दक्षता को जोड़ती है, स्थिर आयामी सटीकता सुनिश्चित करता है। यह 2.5-3 गुना मशीन की दक्षता प्रदान करता है।
मानक 21-उपकरण श्रृंखला-प्रकार उपकरण पत्रिका
बड़ी उपकरण क्षमता एक एकल क्लैम्पिंग में जटिल भागों को पूरा करने की क्षमता प्रदान करती है। उपकरण पत्रिका का सुरक्षात्मक डिजाइन दीर्घकालिक स्थिर मशीनिंग प्रदर्शन सुनिश्चित करता है।

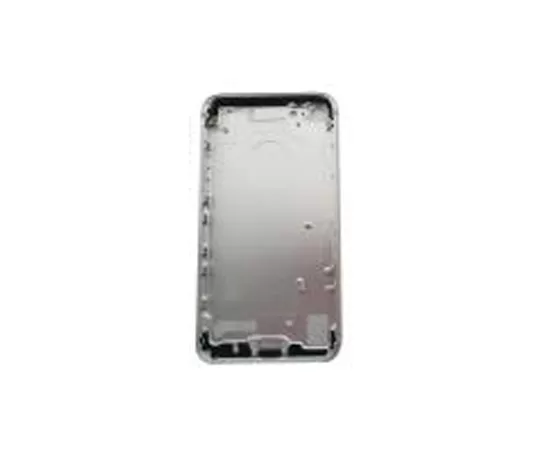

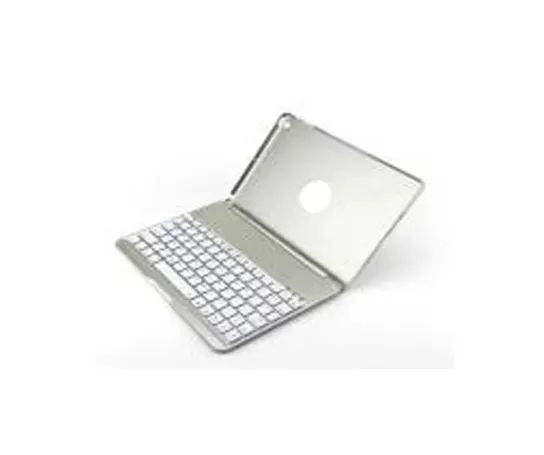

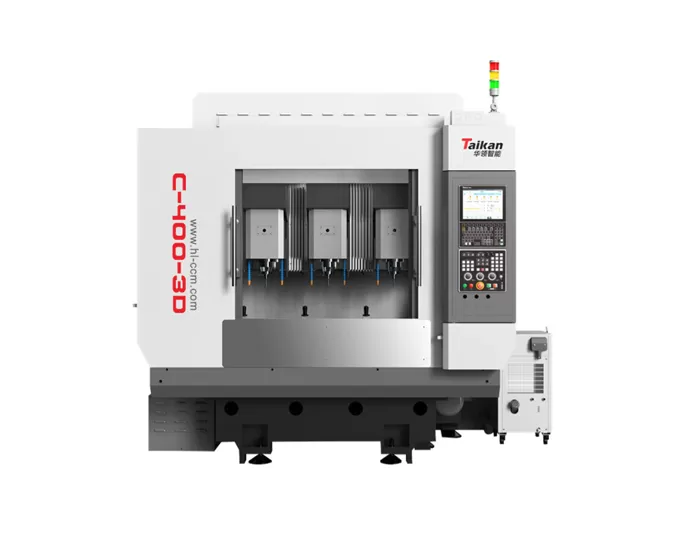

C-400-3D 3 सी उद्योग में मोबाइल फोन फ्रेम, सिम कार्ड ट्रे, हेंज, टैबलेट कैसिंग, और 5 जी-संबंधित प्लेट, गोले और बॉक्स घटकों जैसे भागों की जुताई और परिष्करण के लिए आदर्श है। यह उपकरण और इलेक्ट्रॉनिक्स जैसे उद्योगों में पैनलों के बड़े पैमाने पर उत्पादन और कवर भागों के बड़े पैमाने पर उत्पादन के लिए भी उपयुक्त है।

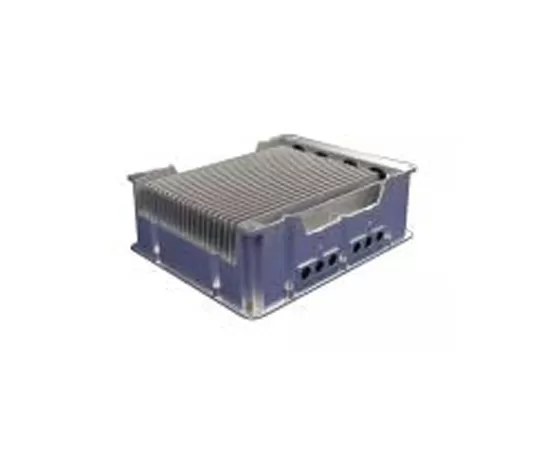

वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
नाम | परियोजना | पैरामीटर |
वर्कबेंच | तालिका आकार (मिमी) | 420*500 |
टेबल से स्पिंडल नाक (मिमी) | 155 ~ 355 | |
अधिकतम भार भार भार भार (किलो) | ||
यात्रा | एक्स-दिशा यात्रा (मिमी) | 400 |
Y दिशा में यात्रा (मिमी) | 400 | |
Z यात्रा (मिमी) | 200 | |
कुदाल | स्पिंडल पावर (केडब्ल्यू) | 6.0 |
अधिकतम गति (आरपीएम) | 36000 | |
स्पिंडल व्यास (मिमी) | एपी100 | |
स्पिंडल उपकरण परिवर्तन विधि | वायवीय उपकरण परिवर्तक | |
शंक फॉर्म | आईएसओ 25 | |
फ़ीड दर | अधिकतम शुष्क रन फ़ीड गति (एम/मिनट) | 15 |
अधिकतम कटौती फ़ीड दर (एम/मिनट) | 10 | |
मशीन उपकरण सटीकता | स्थिति सटीकता: x/y/z (मिमी) | 0.005 |
बार-बार स्थिति सटीकता: x/y/z (मिमी) | 0.004 | |
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | 21 टी * 3 |
उपकरण पत्रिका रूप | चेन सर्वो टूल पत्रिका | |
शक्ति स्रोत | हवा का दबाव (mpa) | 0.6 |
बिजली की मांग (kw) | 29 | |
अन्य पैरामीटर | आयाम (सामने और पीछे * | |
वजन (वजन: किलो) | 5000 | |
क्या नेटवर्क कॉन्फ़िगर करें | करना | |
क्या उपकरण सेटर को कॉन्फ़िगर करने के लिए | करना |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
मित्सुबिशी
फुफुक
सीमेंस

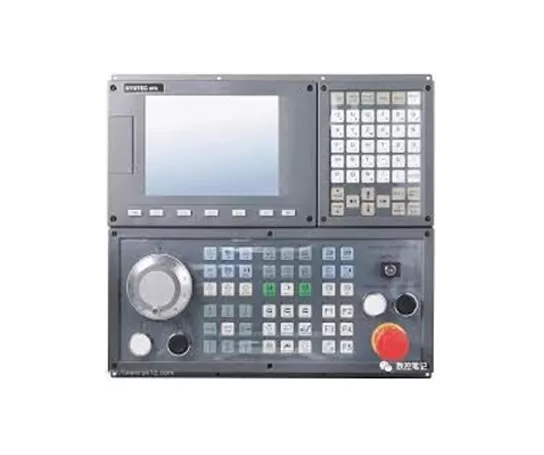

सिंटेक
