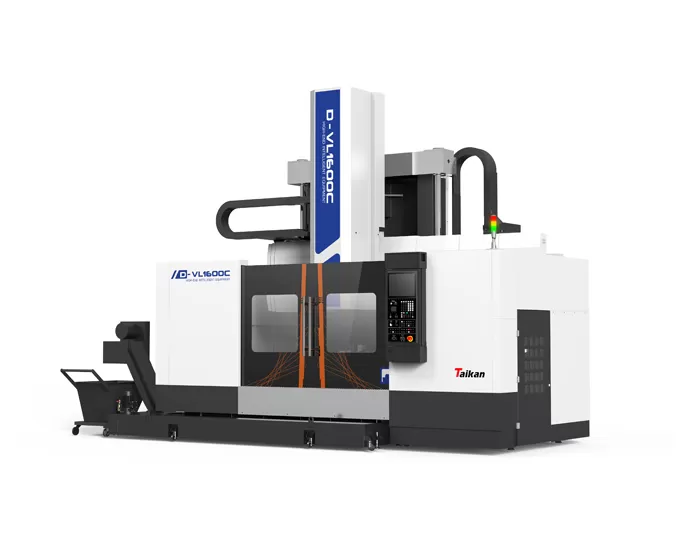

D-VL1600C/D-VL1600CM उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथ

उच्च परिशुद्धता cnc ऊर्ध्वाधर लाथ


संपर्क

D-VL1600C/D-VL1600CM उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथा

मशीन संरचना

  • मशीन में एक बिस्तर-प्रकार, थर्ली सममित संरचना है, जिसमें उच्च शक्ति वाले कास्ट आयरन से बने प्रमुख घटक हैं, स्थिरता और कठोरता सुनिश्चित करने के लिए।

  • पुल विभिन्न ऊंचाइयों के कुछ हिस्सों को समायोजित करने के लिए लंबवत रूप से समायोज्य है, प्रत्येक मशीनिंग कार्य के लिए इष्टतम कठोरता सुनिश्चित करता है।

  • आंदोलन सटीकता बनाए रखने के लिए एक व्यवस्थित स्थिति प्रणाली का उपयोग करता है, जिसमें बेहतर दक्षता के लिए फर्श-घुड़सवार उपकरण पत्रिका है।


एक्स-अक्ष पुल

  • बड़े क्रॉस-सेक्शन डिज़ाइन स्थिर कटिंग प्रदर्शन सुनिश्चित करते हुए झुकने और यातना के प्रतिरोध को बढ़ाता है।

  • संयुक्त रोलर-स्लाइड गाइड सिस्टम कम घर्षण और उत्कृष्ट कंपन नमी प्रदान करता है, जो दीर्घकालिक परिशुद्धता और स्थिरता बनाए रखता है।

Z-अक्ष राम

  • बड़े वर्ग स्टील राम उच्च गुणवत्ता वाले मिश्र धातु जाली स्टील से बनाया गया है, जो भारी काटने के लिए उच्च कठोरता और सटीकता सुनिश्चित करता है।

  • प्लास्टिक कोटिंग के साथ चार-पक्षीय रैपअराउंड मिश्र धातु स्टील गाइड उत्कृष्ट कंपन अवशोषण प्रदान करता है, शक्तिशाली काटने अनुप्रयोगों के लिए आदर्श है।

  • स्वचालित उपकरण पुल और रिलीज के लिए एक आंतरिक बीटी-शैली बुर्ज स्पिंडल से सुसज्जित है।


तालिका और स्पिंडल

  • अक्षीय दिशा, सटीकता सुनिश्चित करने और वर्कटेबल के जीवनकाल का विस्तार करने के लिए प्रीलोड के साथ उच्च-सटीक थ्रस्ट बॉल बीयरिंग का उपयोग करता है।

  • रेडियल दिशा बेहतर परिशुद्धता के लिए उच्च परिशुद्धता डबल-पंक्ति बेलनाकार रोलर बीयरिंग का उपयोग करती है।

  • तालिका के ड्राइव गियर और बीयरिंग एक शीतलन प्रणाली द्वारा चिकनाई जाती है, तापमान वृद्धि को कम करता है और थर्मल विरूपण को कम करता है।

  • मुख्य मोटर एक उच्च-टॉर्क इकाई है, जो व्यापक स्पिंडल गति सीमा प्रदान करने और भारी-शुल्क काटने का समर्थन करता है।

  • काटने के दौरान निरंतर सतह की गति को सक्षम करने के लिए एक एन्कोडर स्थापित किया जाता है।


मशीन संरचना एक्स-अक्ष पुल Z-अक्ष राम तालिका और स्पिंडल

D-VL1600C/D-VL1600CM उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथ

यह व्यापक रूप से ऑटोमोबाइल भागों के निर्माण में उपयोग किया जाता है, जैसे कि हब, ब्रेक डिस्क, पहियों, ब्रेक हब, रेड्यूसर, और बहुत कुछ। यह विशेष रूप से जटिल घटकों जैसे डिस्क, गोले और बीयरिंग, ऊर्जा और अन्य उद्योगों में उपयोग किए जाने वाले डिस्क, ऊर्जा और अन्य उद्योगों में उपयोग किया जाता है। मशीन उपकरण उच्च सटीकता, दक्षता और गुणवत्ता प्रदान करते हैं।

सीएनसी ऊर्ध्वाधर लाथ

वर्कपीस उदाहरण 1

ऊर्ध्वाधर लाथ

वर्कपीस उदाहरण 2

ऊर्ध्वाधर लैथ मशीन

वर्कपीस उदाहरण 3

सीएनसी ऊर्ध्वाधर लेथ मशीन

वर्कपीस उदाहरण 4

D-VL1600C/D-VL1600CM उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथा

मद

इकाई

D-VL1600C

D-VL1600CM

प्रसंस्करण रेंज

अधिकतम मोड़ व्यास

मिमी

1600

अधिकतम वर्कपीस ऊंचाई

मिमी

1000

अधिकतम वर्कपीस वजन

किलो

8000

कुदाल

टेबल व्यास

मिमी

1400

स्पिंडल गति रेंज

आर/मिनट

2.5 ~ 315

मिलिंग फीड और अनुक्रमण रेंज

आर/मिनट

//

0.04 ~ 2

अधिकतम टेबल टॉर्क

Kn · m

10

20

मुख्य मोटर शक्ति

के

S1 = 31, s2 = 37

S1 = 31, s2 = 37 (दो सेट)

बुर्ज

उपकरण बुर्ज प्रकार

//

टर्निंग सेंटर

टर्निंग-मिलिंग सेंटर

काठी क्रॉस सेक्शन

मिमी

220 × 220

280 × 280

उपकरण स्थिति

//

8 योग 12

8 योग 12

बाहरी व्यास मोड़ उपकरण धारक आकार

मिमी

32 × 32

40 × 40

केंद्र आउटपुट इंटरफ़ेस

//

बीटी50

बीटी50

खाना

एक्स-अक्ष फ़ीड गाइड प्रकार

//

बॉक्स गाइड/रैखिक गाइड

Z-अक्ष फ़ीड गाइड प्रकार

//

बॉक्स गाइड

एक्स, जेड-अक्ष काटने फ़ीड रेंज

मिमी/मिनट

1000

एक्स, जेड-अक्ष उपकरण बुर्ज तेजी से

एम/मिनट

12/10

X-अक्ष क्षैतिज यात्रा

मिमी

50 ~ 1000

Z-अक्ष ऊर्ध्वाधर यात्रा

मिमी

1000

X, z-अक्ष फ़ीड मोटर टॉर्क

एनएम

37/25

क्रॉसबीम

क्रॉसबीम ऊर्ध्वाधर यात्रा

मिमी

600

क्रॉसबीम अनुक्रमण पिच

मिमी

200

क्रॉसबीम अनुक्रमण चरण

//

4

मिलिंग स्पिंडल

मिलिंग स्पिंडल मोटर शक्ति

के

//

S1 = 31, s2 = 37

मिलिंग स्पिंडल गति

आर/मिनट

//

10 ~ 2000

मिलिंग स्पिंडल टेपर छेद

//

//

बीटी50

अधिकतम मिलिंग स्पिंडल टॉर्क

//

1200

सटीकता

स्थिति सटीकता (x/z)

मिमी

0.02

पुनरावृत्ति (x/z)

मिमी

0.01

अन्य

सीएनसी प्रणाली

//

सीमेंस

कुल मशीन शक्ति

केवा

75

85

शीतलक टैंक क्षमता

एल

600

मशीन पदचिह्न (LG w)

मिमी

5750 × 3750

मशीन की ऊंचाई

मिमी

4650

6450

मशीन का वजन (लगभग)

टी

24

28


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
