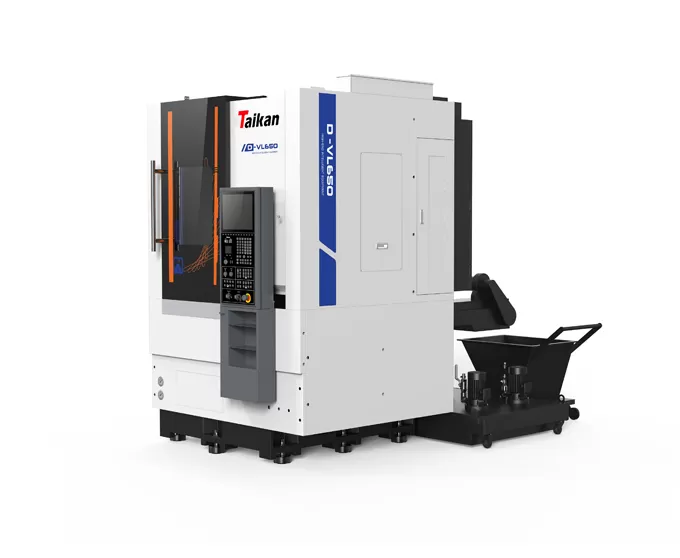

D-VL650/D-VL650M उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथ

उच्च परिशुद्धता cnc ऊर्ध्वाधर लाथ


संपर्क

D-VL650/D-VL650M उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथा

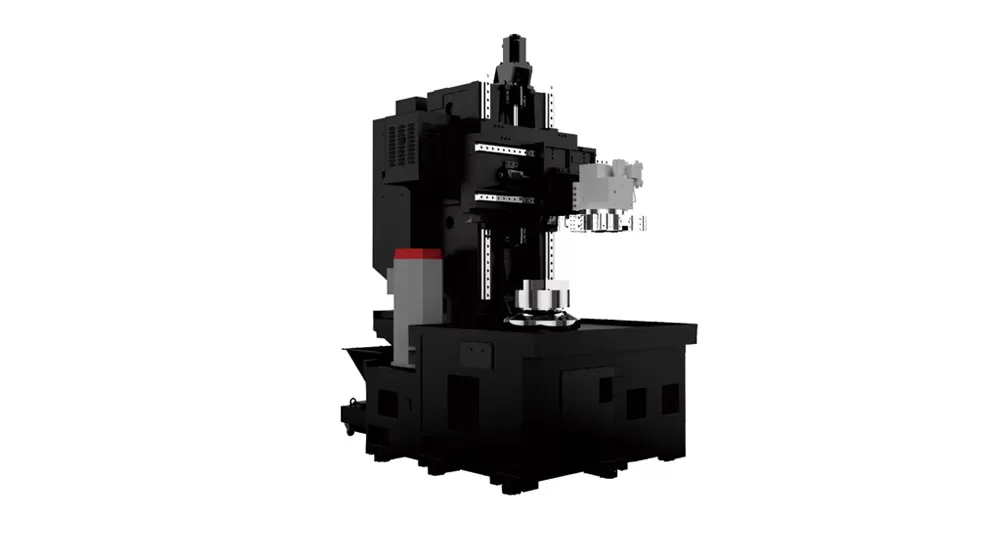

मुख्य संरचना

  • क्रॉसबीम में झुकने और यातना के लिए उच्च प्रतिरोध है, जो स्थिर कटिंग सुनिश्चित करता है।

  • स्तंभ एक मजबूत, कंपन-प्रतिरोधी कास्ट बॉक्स संरचना है।

  • एक्स/जेड एक्सएस थर्मल प्रभावों को कम करने के लिए उच्च-लोड रोलर गाइड और पूर्व-विस्तारित बॉल शिकंजा का उपयोग करते हैं।


स्पिंडल और टेबल

  • शीर्ष ब्रांडों से उच्च परिशुद्धता वाली स्पिंडल इकाइयां सटीकता और लोड क्षमता सुनिश्चित करती हैं।

  • एक वी-बेल्ट के माध्यम से गति में कमी के साथ।

  • तालिका आधार में स्थिर सतह गति काटने के लिए एक स्पिंडल एन्कोडर शामिल है।


मानक बुर्ज

तेज उपकरण परिवर्तन और उच्च विश्वसनीयता के लिए 8-स्थिति क्षैतिज हाइड्रोलिक बुर्ज

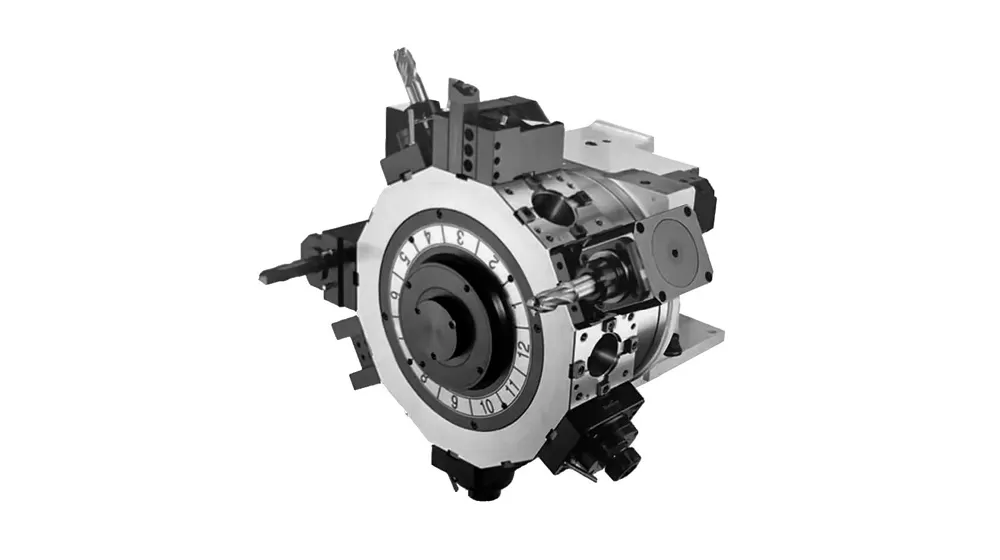

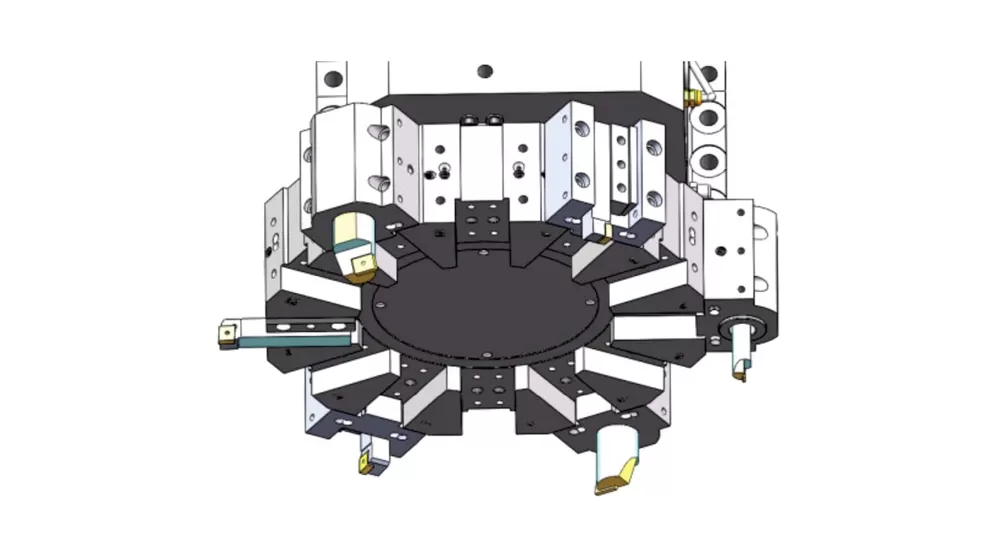

वैकल्पिक बुर्ज

  • वैकल्पिक शक्ति मिलिंग बुर्ज, एक सर्वो मोटर द्वारा संचालित, शोर को कम करने के लिए डिज़ाइन किया गया है।

  • वैकल्पिक ऊर्ध्वाधर बुर्ज, न्यूनतम उपकरण हस्तक्षेप के साथ आंतरिक छेद मशीनिंग के लिए उपयुक्त है।


मुख्य संरचना स्पिंडल और टेबल मानक बुर्ज वैकल्पिक बुर्ज

D-VL650/D-VL650M उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथ

यह व्यापक रूप से ऑटोमोबाइल भागों के निर्माण में उपयोग किया जाता है, जैसे कि हब, ब्रेक डिस्क, पहियों, ब्रेक हब, रेड्यूसर, और बहुत कुछ। यह विशेष रूप से जटिल घटकों जैसे डिस्क, गोले और बीयरिंग, ऊर्जा और अन्य उद्योगों में उपयोग किए जाने वाले डिस्क, ऊर्जा और अन्य उद्योगों में उपयोग किया जाता है। मशीन उपकरण उच्च सटीकता, दक्षता और गुणवत्ता प्रदान करते हैं।


सीएनसी लाथ निर्माता

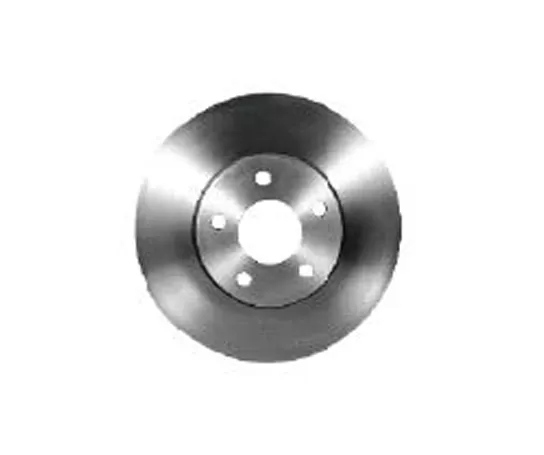

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

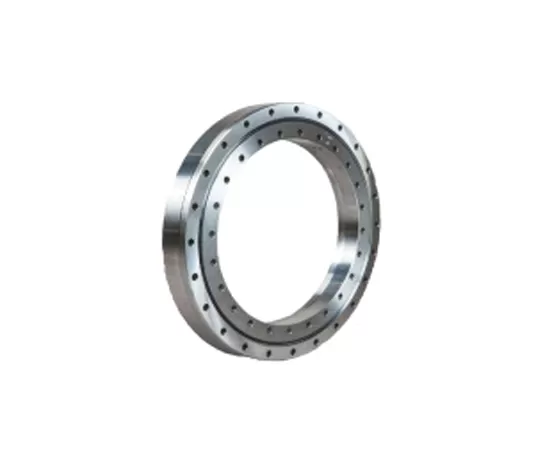

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

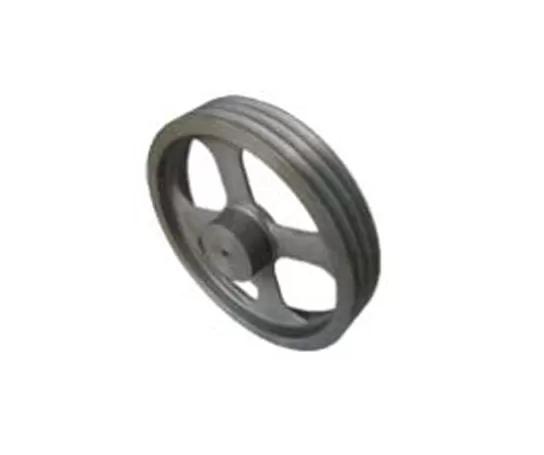

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

D-VL650/D-VL650M उच्च-परिशुद्धता cnc ऊर्ध्वाधर लाथा

मद

इकाई

D-VL650

D-VL650M

मशीनिंग रेंज

अधिकतम स्विंग व्यास

मिमी

800

गाड़ी पर अधिकतम मोड़ व्यास

मिमी

650

अधिकतम वर्कपीस ऊंचाई

मिमी

600

अधिकतम वर्कपीस वजन

किलो

1200

कुदाल

चक व्यास

इंच

15 (हाइड्रोलिक चक)

स्पिंडल गति रेंज

आर/मिनट

50 ~ 2000

अधिकतम स्पिंडल टॉर्क

एनएम

1100

स्पिंडल नाक प्रकार

//

A2-11

स्पिंडल कोसेंटरिंग असर व्यास

मिमी

160

मुख्य मोटर शक्ति (s1/s2)

के

S1 = 16, s2 = 24

उपकरण पोस्ट

बुर्ज प्रकार

//

क्षैतिज (ऊर्ध्वाधर वैकल्पिक)

क्षैतिज

पदों की संख्या

//

8(6)

12

ड्राइव प्रकार

//

हाइड्रोलिक

सर्वो

काटने उपकरण धारक का बाहरी व्यास

मिमी

32 × 32

आंतरिक छेद उपकरण धारक व्यास

मिमी

एफ़्50

खाना

X/z अक्ष फ़ीड गाइड प्रकार

//

रैखिक गाइड

X/z अक्ष फ़ीड दर

मिमी/मिनट

0.1 ~ 1000

X/z अक्ष त्वरित गति

एम/मिनट

20/16

X-अक्ष क्षैतिज यात्रा

मिमी

-20 ~ 390

Z-अक्ष ऊर्ध्वाधर यात्रा

मिमी

620

X/z अक्ष फ़ीड मोटर टॉर्क

एनएम

22/30

मशीनिंग क्षमता

पावर हेड मोटर पावर

किलोवाट/एनएम

//

5.5/48

अधिकतम ड्रिलिंग क्षमता

मिमी

//

1:25 × 0.25

अधिकतम टैपिंग क्षमता

मिमी

//

M18 × 2.5/m27 × 2

अधिकतम ग्रोविंग क्षमता

मिमी

//

30 × 20 × 40

सटीकता

स्थिति सटीकता (एक्स-अक्ष)

मिमी

0.01

स्थिति सटीकता (z-अक्ष)

मिमी

0.01

स्थिति सटीकता (सी-अक्ष)

"

//

51

पुनरावृत्ति (x-अक्ष)

मिमी

0.006

पुनरावृत्ति (z-अक्ष)

मिमी

0.006

पुनरावृत्ति (सी-अक्ष)

"

//

20

अन्य

सीएनसी प्रणाली

//

सीमेंस

कुल बिजली आपूर्ति क्षमता

केवा

50

55

शीतलक टैंक क्षमता

एल

360

पदचिह्न (लंबाई चौड़ाई)

मिमी

2250 × 3150

मशीन की ऊंचाई

मिमी

3550

मशीन का वजन (लगभग)

टी

8.5

9


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
