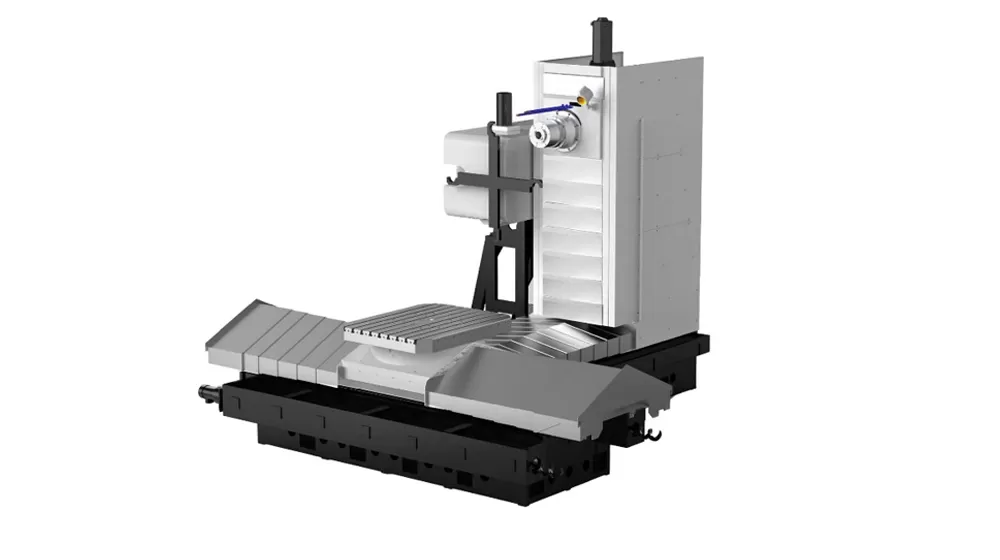

बड़े बॉक्स प्रकार के घटकों के लिए संरचना डिजाइन
Z-अक्ष स्तंभ आंदोलन के साथ t-आकार की संरचना एक असाधारण बड़े रोटेशन स्थान के साथ रोटरी तालिका प्रदान करता है। एक अधिकतम रोटेशन व्यास के साथ, यह आसानी से अधिकांश बॉक्स-प्रकार के घटकों की मशीनिंग को हैंडल करता है।

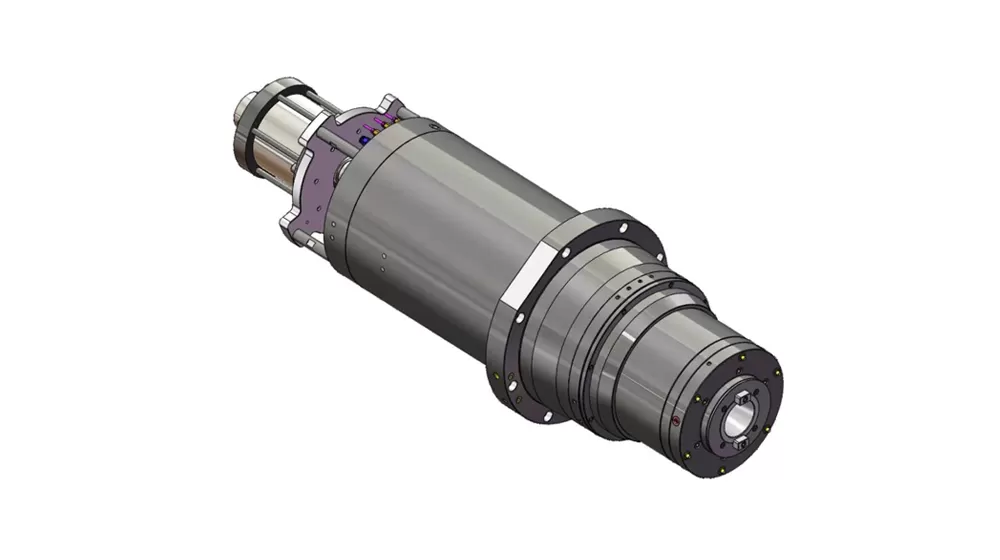

हाई टॉर्क इलेक्ट्रिक स्पिंडल सिस्टम
एक उच्च-शक्ति Bt50 इलेक्ट्रिक स्पिंडल से सुसज्जित, स्वचालित दोहरी-घुमावदार स्विचिंग की विशेषता है, जो उच्च गति और उच्च टॉर्क के लिए विभिन्न आवश्यकताओं को पूरा करने में सक्षम है। स्पिंडल उच्च गति, उच्च परिशुद्धता और कम शोर प्रदर्शन प्रदान करता है।
मानक तापमान नियंत्रित शीतलन प्रणाली प्रभावी रूप से स्पिंडल तापमान को कम करता है, थर्मल विरूपण को रोकता है और विस्तारित संचालन के दौरान स्थिर मशीनिंग सटीकता बनाए रखता है।
इसके अतिरिक्त, विभिन्न उत्पादन वातावरण में कुशल और स्थिर प्रदर्शन सुनिश्चित करने के लिए विभिन्न स्पिंडल विकल्प उपलब्ध हैं।

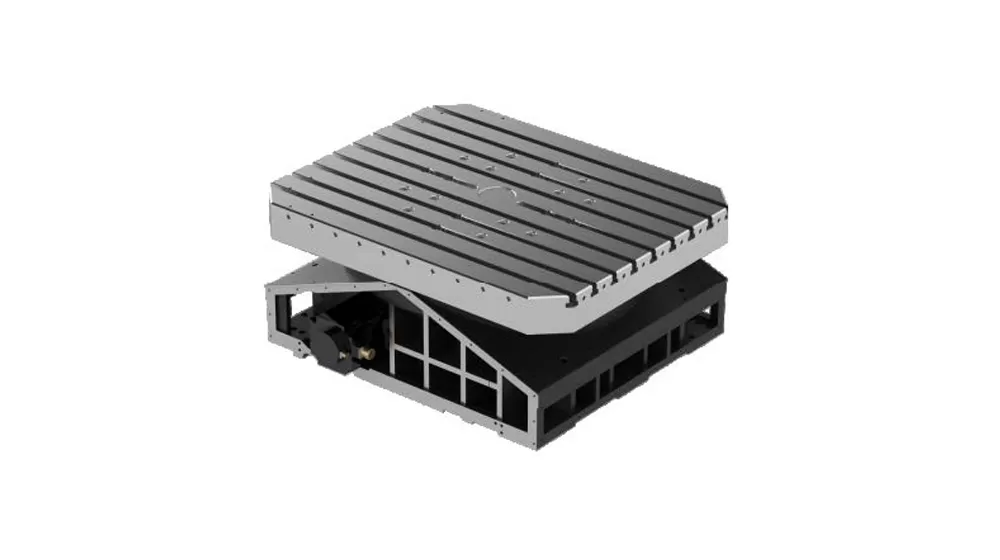

उच्च परिशुद्धता कैमरा रोटरी टेबल
प्रणाली एक हाइड्रोलिक बढ़ावा लॉकिंग तंत्र के साथ संयुक्त रूप से उच्च-परिशुद्धता वाले टेबलेट का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि कार्यतालिका को मजबूती से क्लैंप किया जा सके, स्थिरता और कंपन-मुक्त प्रदर्शन को बनाए रखा जा सके।
कैम-प्रकार के cnc रोटरी टेबल में एक घुमावदार कैमरा की निरंतर गति ड्राइव सतह और बुर्ज पर सुई बीयरिंग के साथ प्रीलोडेड रोलिंग संपर्क संचरण, उच्च सटीकता, उच्च गति, शून्य बैकलैश प्रदान करता है। और भारी भार को संभालने की क्षमता।
इसके अलावा, एक उच्च-सटीक प्रत्यक्ष-ड्राइव रोटरी टेबल एक विकल्प के रूप में उपलब्ध है, जो उच्च-टॉर्क फ्रेमलेस डायरेक्ट-ड्राइव मोटर, बड़े व्यास वाले उच्च-सटीक समर्पित रोटरी टेबल बीयरिंग से लैस है। और बढ़ी हुई सटीकता और स्थिरता के लिए एक रेनीशा परिपत्र ग्राम।

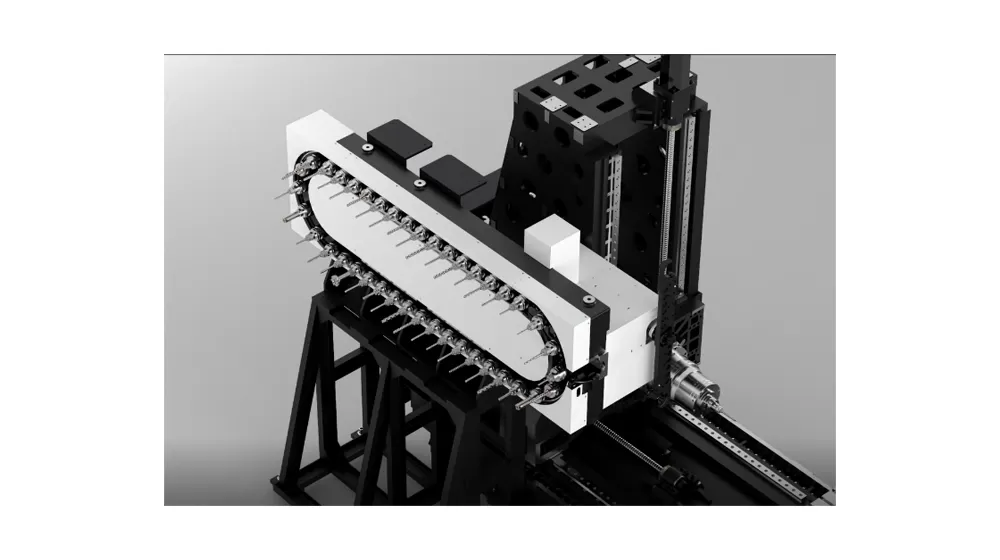

40 टी श्रृंखला-प्रकार फर्श-घुड़सवार उपकरण पत्रिका
इसका उपयोग मुख्य रूप से निर्माण मशीनरी, मोटर वाहन, ऊर्जा, सूचना और मोल्ड्स जैसे उद्योगों में आंशिक प्रसंस्करण के लिए किया जाता है। यह बड़े बॉक्स-प्रकार और शेल-प्रकार के घटकों को मशीनिंग के लिए उपयुक्त है, विशेष रूप से जटिल और अनियमित आकार के भागों को संसाधित करने के लिए आदर्श है।

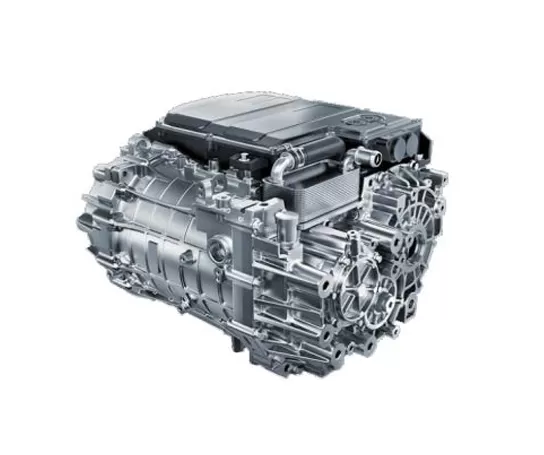

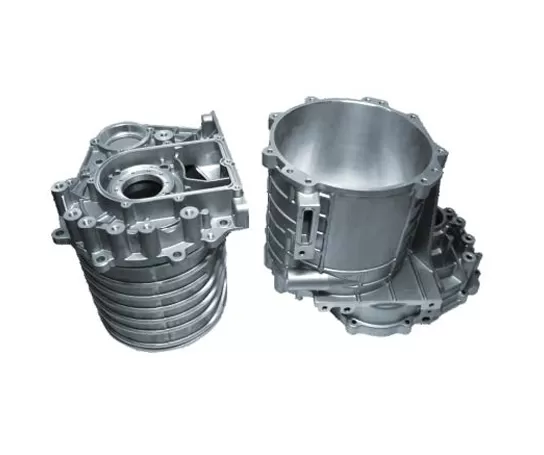

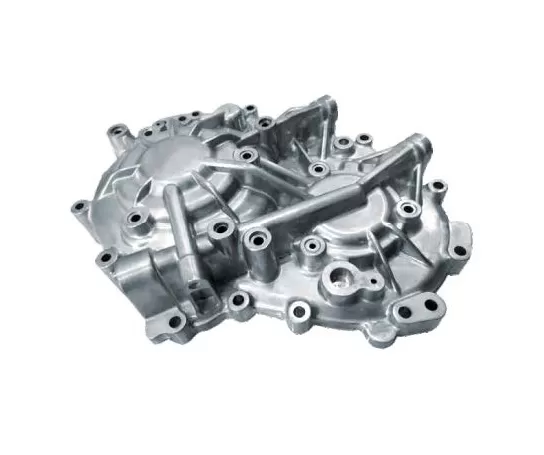

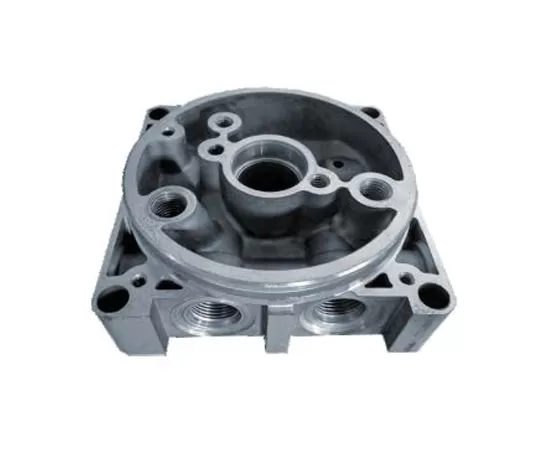

वर्कपीस उदाहरण 1

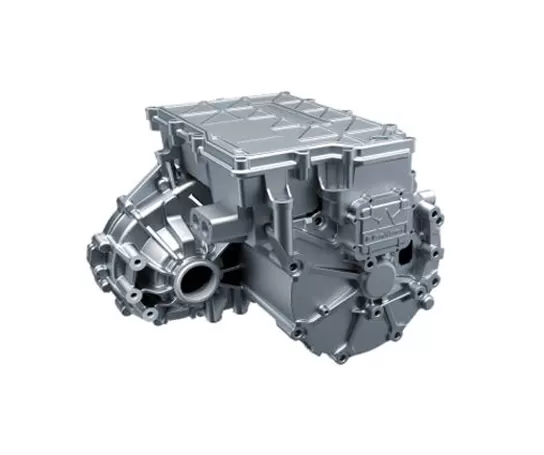

वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
वर्कपीस परीक्षक 5

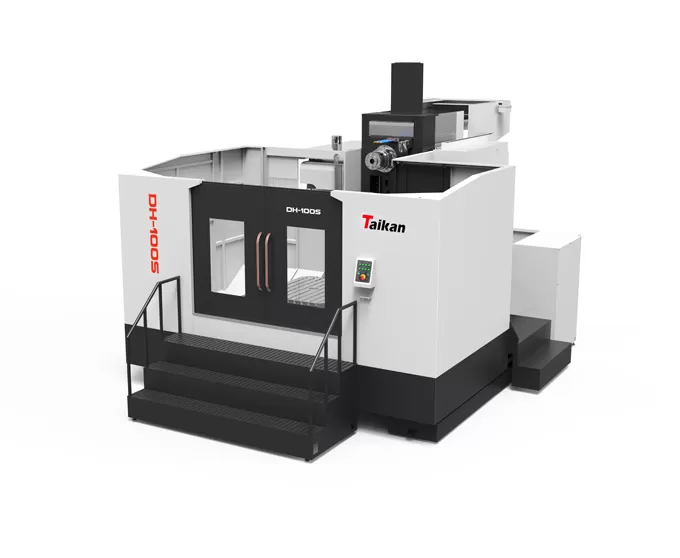

नाम | इकाई | DH-100S | टिप्पणी | ||
यात्रा | X/y/z | मिमी | 2000/1300/1200 | ||
स्पिंडल एंड फेस से टेबल सेंटर तक की दूरी | मिमी | 350-1550 | |||
सतह से सतह तक की दूरी | मिमी | 150-1450 | |||
अधिकतम वर्कपीस आकार | मिमी | 2000 × 1300 | |||
तालिका | आकार | मिमी | 1000*1250 | ||
अधिकतम लोड | किलो | 5000 | |||
T-पंक्ति स्लॉट (स्लॉट की संख्या × स्लॉट चौड़ाई × अंतराल) | मिमी | 9 × 22 × 100 | |||
न्यूनतम सेटिंग | ° | 0.001 | |||
कुदाल | शक्ति (s1/s6 15%) | के | 28/42 | ||
टॉर्क (s1/s6 15%) | एनएम | 334/630 | |||
गति | आर/मिनट | 10000 | |||
टेपर | - | बीटी50 | |||
गति | अक्ष मोटर शक्ति फ़ीड करें | के | 6.4/5.4/6.4/5.4 | ||
X, y, z अक्ष तेजी से ट्रैवर्स | एम/मिनट | 24/24/24 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | X/y/z: 0.012 (कोई ग्राटिंग के साथ), 0.01 (घास के साथ) बी: 10 ”, 8” (पीटिंग के साथ) | वीडी3441 | |
स्थिति सटीकता (x/y/z) दोहराएँ | मिमी | X/y/z: 0.008 (कोई ग्राटिंग के साथ) , 0.006 (घास के साथ) बी: 8 ”, 6” (पीटिंग के साथ) | वीडी3441 | ||
उपकरण पत्रिका | क्षमता | टी | 40 | ||
उपकरण लंबाई | मिमी | 500 | |||
उपकरण व्यास | मिमी | 125/250 | |||
उपकरण वजन | किलो | 18 | |||
अन्य | तंत्र | - | सीमेंस 828d | ||
वायु स्रोत | प्रवाह | एल/मिनट | 500 (आर) | ||
दबाव | Mpa | 0.6 ~ 0.8 | |||
कुल विद्युत क्षमता | केवा | 65 | आकार (एल * डब्ल्यू * एच) | मिमी | 7130 × 4812 × 4125 |
कुल वजन | किलो | 19000 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
