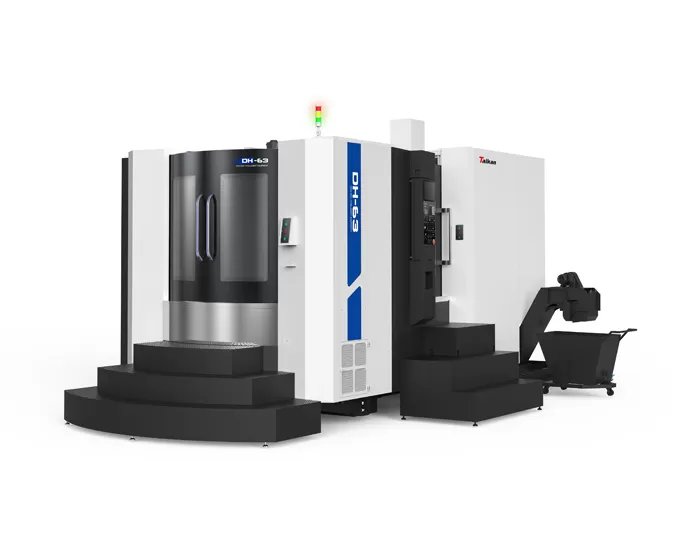

DH-63 क्षैतिज मशीनिंग केंद्र

उच्च गति उच्च परिशुद्धता उच्च दक्षता


संपर्क

DH-63 क्षैतिज मशीनिंग केंद्र

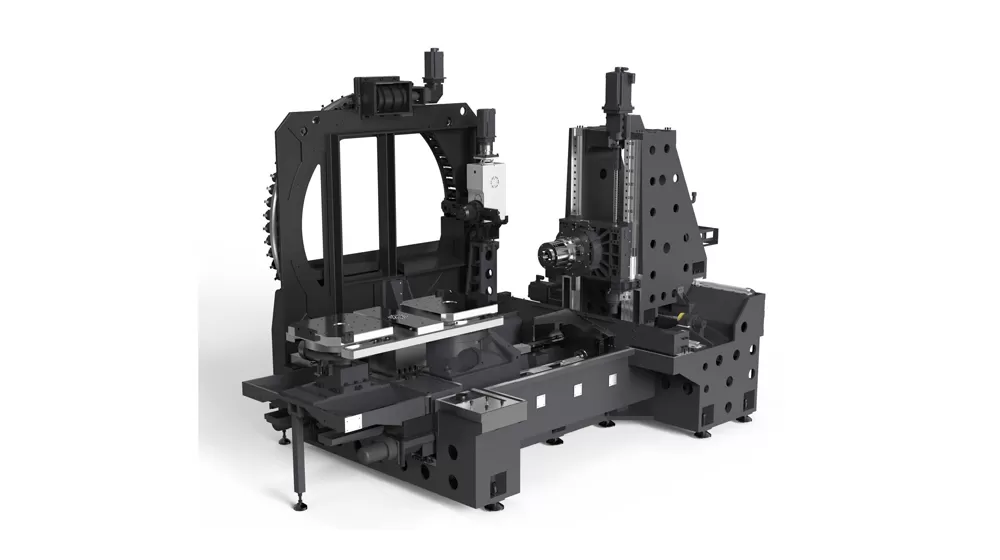

उच्च कठोरता संरचनात्मक

  • एकीकृत बेस्टः फेम विश्लेषण का उपयोग करके आंतरिक पसलियों का अनुकूलित डिजाइन, उत्कृष्ट स्थिरता प्रदान करना।

  • हल्के स्तंभ: स्तंभ के लिए डबल-लेयर दीवार संरचना डिजाइन, बहु-बिंदु रेडियल रिब व्यवस्था और तल पर बड़े-स्पैन क्रॉस-सेक्शन लेआउट के साथ, हल्के वजन और उच्च कठोरता की पेशकश करते हैं।

  • उच्च गतिशील फ़ीड अक्षः x-अक्ष के लिए एक कदम के साथ तीन-अक्ष रैखिक गति, उच्च-कठोरता कॉलम के साथ जोड़ा गया, जो उत्कृष्ट गतिशील प्रदर्शन सुनिश्चित करता है।

  • कैम-प्रकार apc: स्थिर और तेज़ पैलेट विनिमय प्रणाली।

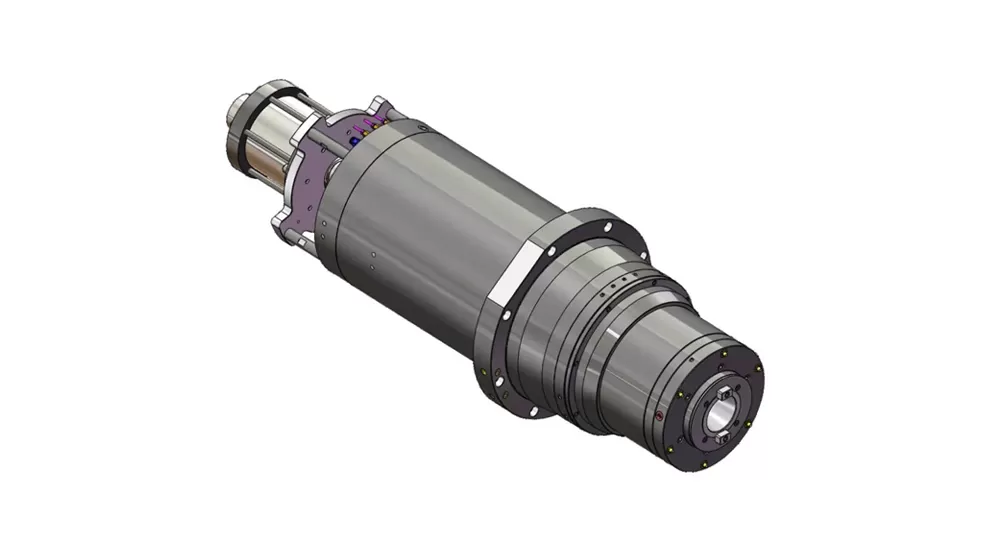

हाई टॉर्क इलेक्ट्रिक स्पिंडल सिस्टम

  • एक उच्च-शक्ति Bt50 इलेक्ट्रिक स्पिंडल से सुसज्जित, स्वचालित दोहरी-घुमावदार स्विचिंग की विशेषता है, जो उच्च गति और उच्च टॉर्क के लिए विभिन्न आवश्यकताओं को पूरा करने में सक्षम है। स्पिंडल उच्च गति, उच्च परिशुद्धता और कम शोर प्रदर्शन प्रदान करता है।

  • मानक तापमान नियंत्रित शीतलन प्रणाली प्रभावी रूप से स्पिंडल तापमान को कम करता है, थर्मल विरूपण को रोकता है और विस्तारित संचालन के दौरान स्थिर मशीनिंग सटीकता बनाए रखता है।

  • इसके अतिरिक्त, विभिन्न उत्पादन वातावरण में कुशल और स्थिर प्रदर्शन सुनिश्चित करने के लिए विभिन्न स्पिंडल विकल्प उपलब्ध हैं।


सटीकता और स्थिरता

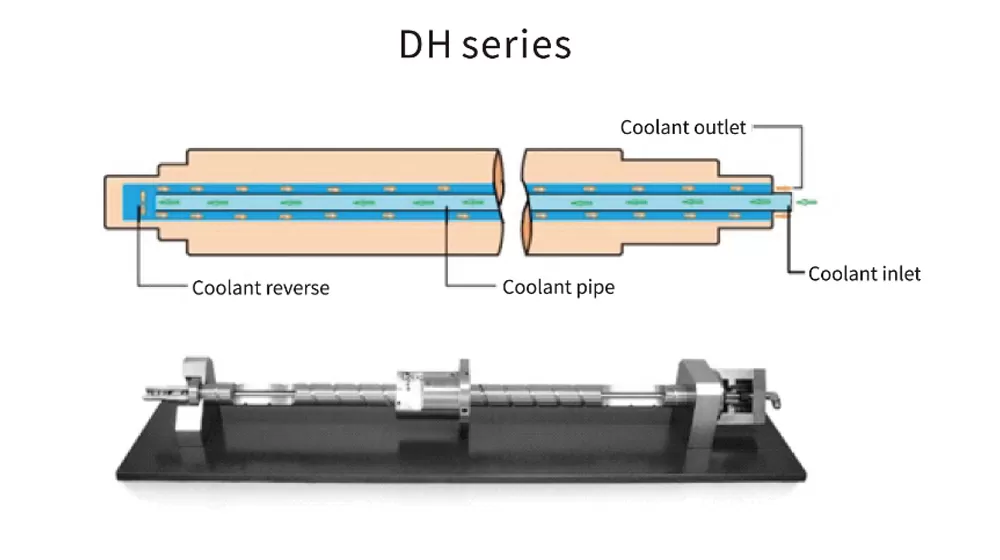

तीन-अक्ष बॉल शिकंजा में एक खोखले शीतलन डिजाइन की सुविधा होती है, जिसमें स्क्रू अक्ष के माध्यम से तापमान नियंत्रित शीतलक के साथ तापमान नियंत्रित शीतलक होता है। यह तेजी से उच्च गति फ़ीड के दौरान गेंद स्क्रू के तापमान में वृद्धि को कम करता है, एक स्थिर तापमान बनाए रखता है और स्थिर मशीनिंग सटीकता सुनिश्चित करता है।

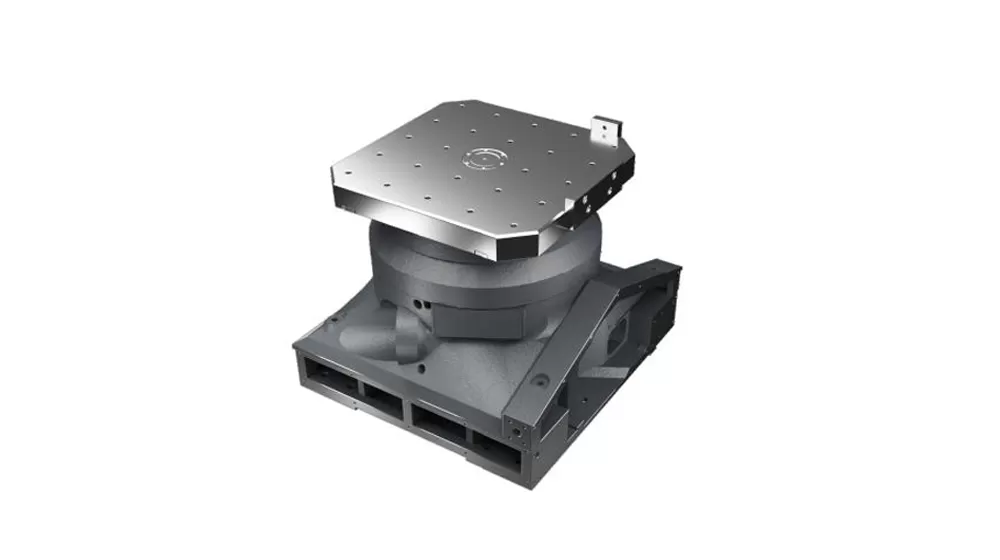

उच्च परिशुद्धता कैमरा रोटरी टेबल

  • प्रणाली एक हाइड्रोलिक बढ़ावा लॉकिंग तंत्र के साथ संयुक्त रूप से उच्च-परिशुद्धता वाले टेबलेट का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि कार्यतालिका को मजबूती से क्लैंप किया जा सके, स्थिरता और कंपन-मुक्त प्रदर्शन को बनाए रखा जा सके।

  • कैम-प्रकार के cnc रोटरी टेबल में एक घुमावदार कैमरा की निरंतर गति ड्राइव सतह और बुर्ज पर सुई बीयरिंग के साथ प्रीलोडेड रोलिंग संपर्क संचरण, उच्च सटीकता, उच्च गति, शून्य बैकलैश प्रदान करता है। और भारी भार को संभालने की क्षमता।

  • इसके अलावा, एक उच्च-सटीक प्रत्यक्ष-ड्राइव रोटरी टेबल एक विकल्प के रूप में उपलब्ध है, जो उच्च-टॉर्क फ्रेमलेस डायरेक्ट-ड्राइव मोटर, बड़े व्यास वाले उच्च-सटीक समर्पित रोटरी टेबल बीयरिंग से लैस है। और बढ़ी हुई सटीकता और स्थिरता के लिए एक रेनीशा परिपत्र ग्राम।


उच्च कठोरता संरचनात्मक हाई टॉर्क इलेक्ट्रिक स्पिंडल सिस्टम सटीकता और स्थिरता उच्च परिशुद्धता कैमरा रोटरी टेबल

DH-63 क्षैतिज मशीनिंग केंद्र

इसका उपयोग मुख्य रूप से निर्माण मशीनरी, मोटर वाहन, ऊर्जा, सूचना और मोल्ड्स जैसे उद्योगों में आंशिक प्रसंस्करण के लिए किया जाता है। यह बॉक्स-प्रकार और शेल-प्रकार के भागों की मशीनिंग के लिए उपयुक्त है, विशेष रूप से जटिल और अनियमित आकार के भागों को संसाधित करने के लिए आदर्श है।


एचमैक मशीन निर्माता

वर्कपीस उदाहरण 1

एचमैक मशीन निर्माता

वर्कपीस उदाहरण 2

एचमैक मशीन निर्माता

वर्कपीस उदाहरण 3

एचमैक मशीन निर्माता

वर्कपीस उदाहरण 4

एचमैक मशीन निर्माता

वर्कपीस परीक्षक 5

DH-63 क्षैतिज मशीनिंग सेंटर

6575 × 4870 × 3300

नाम

इकाई

DH-63

टिप्पणी

यात्रा

X/y/z

मिमी

1050/800/1000


स्पिंडल एंड फेस से टेबल सेंटर तक की दूरी

मिमी

150-1150


स्पिंडल से टेबल सतह तक की दूरी

मिमी

120-920


अधिकतम वर्कपीस आकार

मिमी

1000 × 1000


तालिका

आकार

मिमी

630*630


अधिकतम लोड

किलो

1200


केंद्र छेद आकार

मिमी

Pe80h7


स्क्रू छेद

मिमी

M16(125 × 125)


न्यूनतम सेटिंग

°

0.001


कुदाल

शक्ति (s1/s6 15%)

के

28/42


टॉर्क (s1/s6 15%)

एनएम

334/630


गति

आर/मिनट

10000


टेपर

-

बीटी50


गति

X, y, z अक्ष तेजी से ट्रैवर्स

एम/मिनट

48/48/48


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

X/y/z: 0.01 (कोई ग्राटिंग के साथ), 0.006 (घास के साथ)

बी: 8 ”(पीटिंग के साथ)

वीडी3441

पुनरावृत्ति (x/y/z)

मिमी

X/y/z: 0.006 (कोई ग्राटिंग के साथ), 0.004 (घास के साथ)

बी: 6 ”(पीटिंग के साथ)

वीडी3441

उपकरण पत्रिका

क्षमता

टी

60


उपकरण लंबाई

मिमी

500


उपकरण व्यास

मिमी

105/210


उपकरण वजन

किलो

20


अन्य

तंत्र

-

सीमेंस 828d


वायु स्रोत

प्रवाह

एल/मिनट

500 (आर)


दबाव

Mpa

0.6 ~ 0.8


कुल विद्युत क्षमता

केवा

75


आकार (एल * डब्ल्यू * एच)

मिमी


कुल वजन

किलो

21500



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
