उच्च कठोरता और उच्च दक्षता
उच्च गति, उच्च दक्षता और उच्च परिशुद्धता
पूर्ण यात्रा समर्थन संरचना

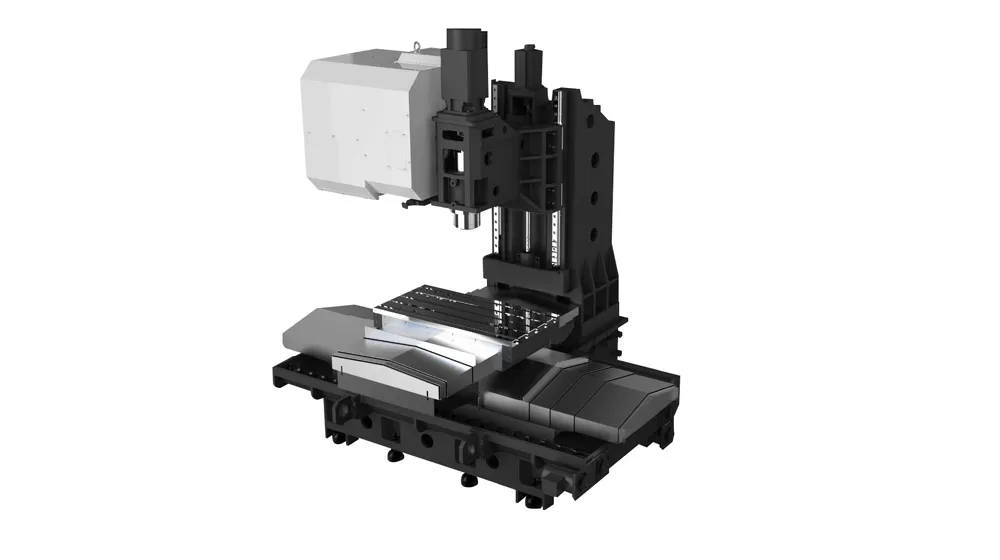

मशीन में एक टी-आकार का बिस्तर है, जिसमें काठी बाईं ओर और दाईं ओर जाता है और y-अक्ष पर आगे और पीछे की मेज है। टेबल और काठी का पूर्ण यात्रा समर्थन पारंपरिक सी-प्रकार के ऊर्ध्वाधर मशीनिंग केंद्रों के पार्श्व ओवरहैंग को समाप्त करता है, बेहतर गतिशील प्रदर्शन और स्थिरता को सुनिश्चित करता है।

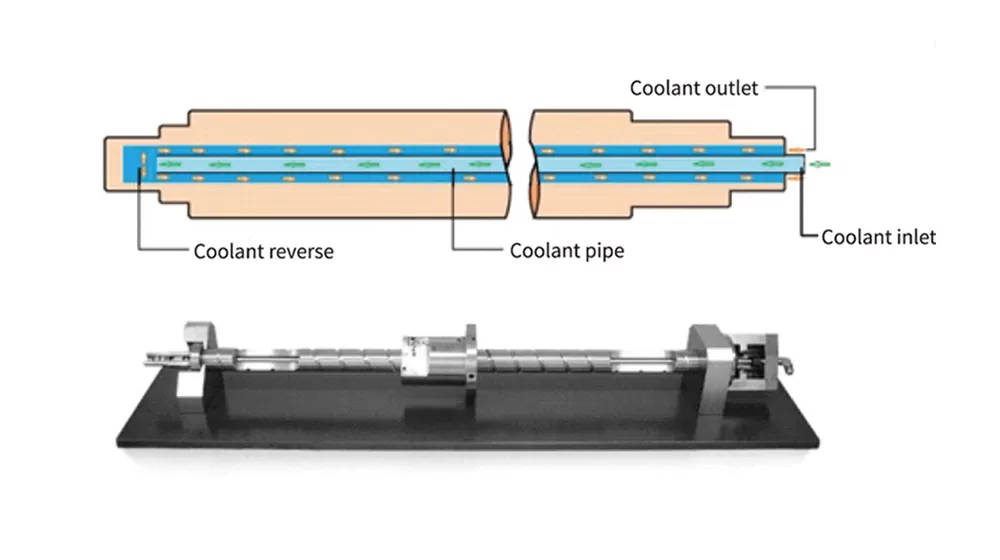

खोखले कूलिंग बॉल स्क्रू
बड़े व्यास की सटीक गेंद स्क्रू में थर्मल विरूपण को कम करने, मशीनिंग सटीकता में सुधार करने और स्क्रू के सेवा जीवन का विस्तार करने के लिए एक खोखले शीतलन प्रणाली और पूर्व-तनाव डिजाइन है।

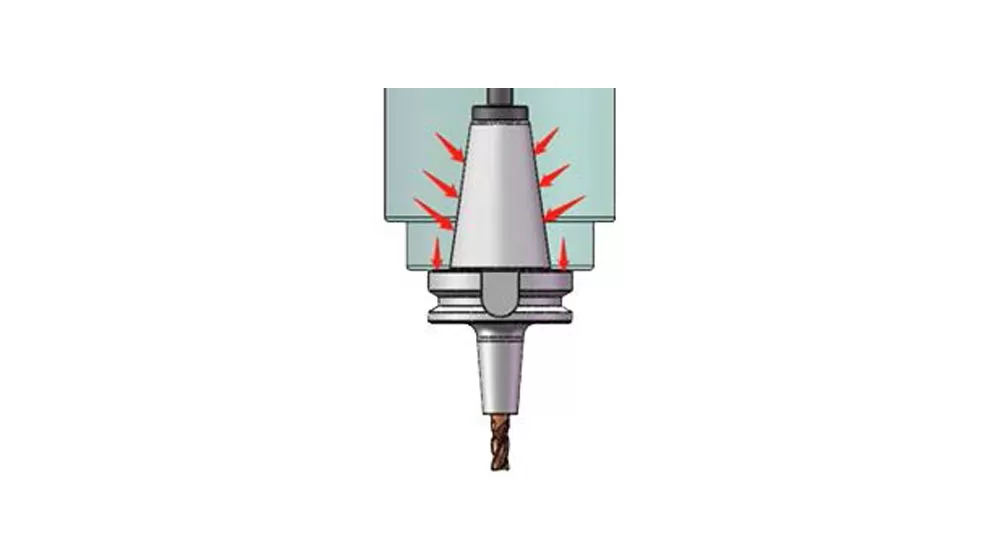

सटीक उच्च गति स्पिंडल इकाई
स्पिंडल थर्मल विरूपण को कम करने, सटीकता में सुधार करने और असर जीवन का विस्तार करने के लिए कूलिंग सिस्टम के साथ एक BBT40-12000r/मिनट डायरेक्ट-ड्राइव सिस्टम का उपयोग करता है। स्पिंडल के सामने के अंत में एक लेबिरिन्थ सील और एयर पर्दा होता है ताकि शीतलक को बीयरिंग में प्रवेश करने से रोका जा सके, जिससे दीर्घकालिक स्थिरता सुनिश्चित हो सके।

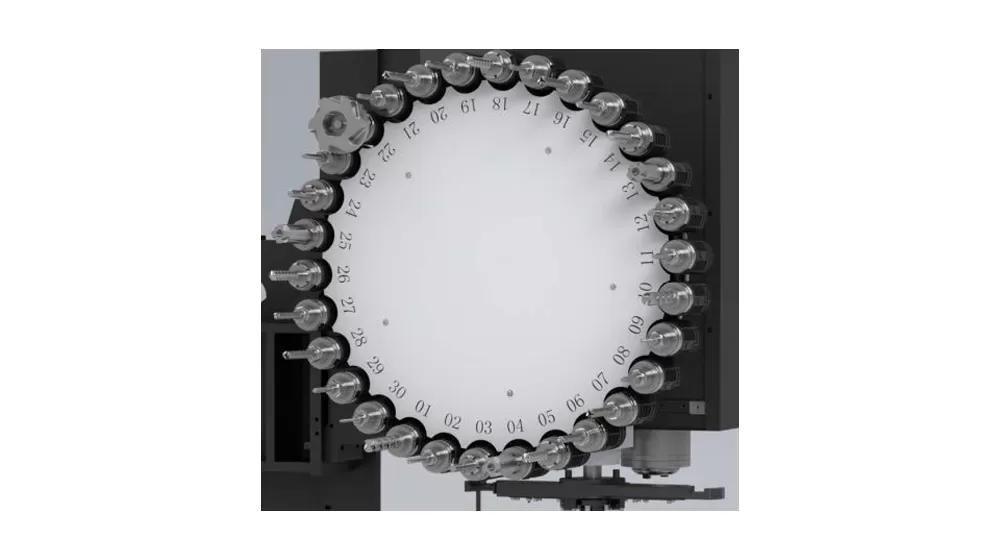

पूरी तरह से संलग्न उपकरण पत्रिका
पूरी तरह से संलग्न उपकरण पत्रिका उपकरणों को संदूषण से बचाता है, उन्हें साफ रखता है। सर्वो-संचालित एटीसी सिस्टम टूल की गति, सटीकता और स्थिरता में सुधार करता है, मशीनिंग दक्षता को बढ़ावा देता है।
मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।

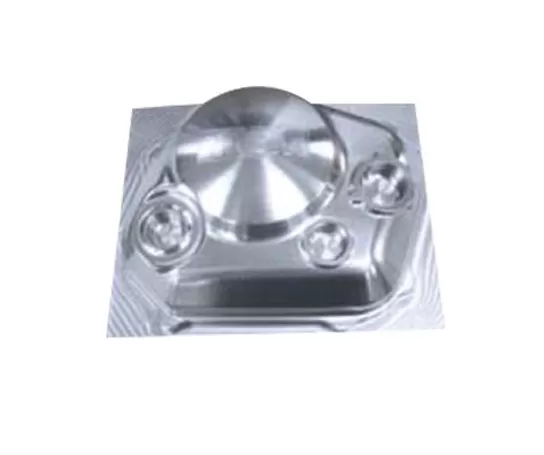

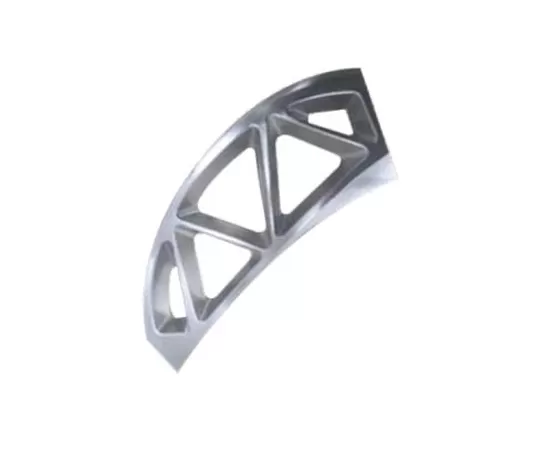

वर्कपीस उदाहरण 1

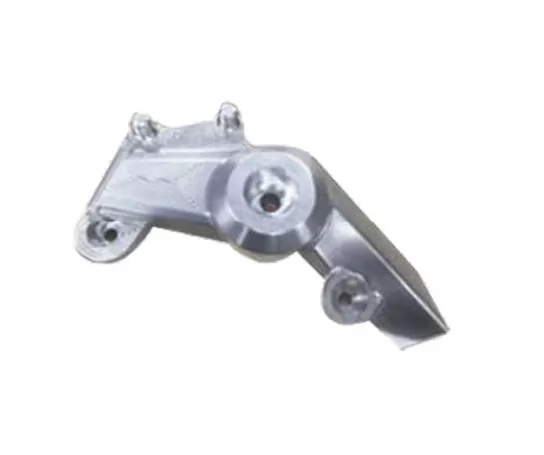

वर्कपीस उदाहरण 2

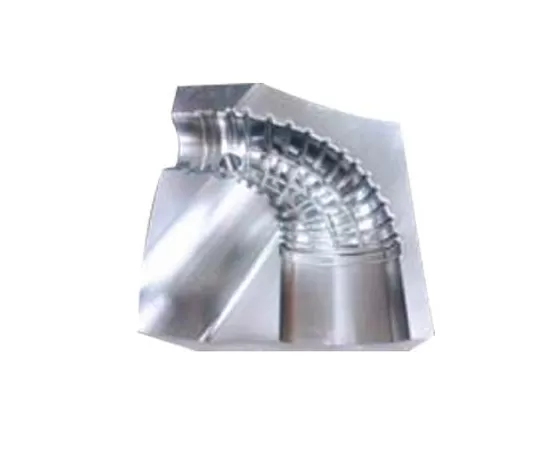

वर्कपीस उदाहरण 3

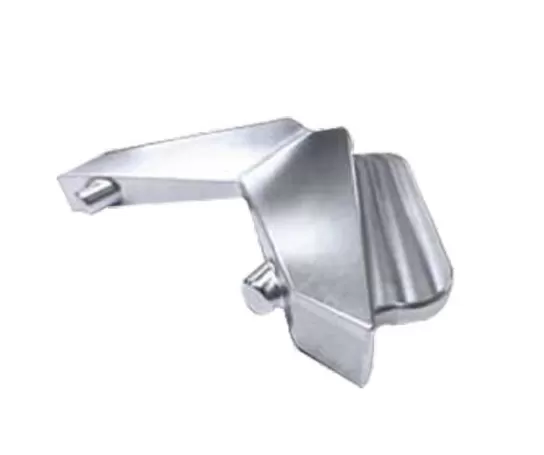

वर्कपीस उदाहरण 4
वर्कपीस उदाहरण 5
वर्कपीस उदाहरण 6

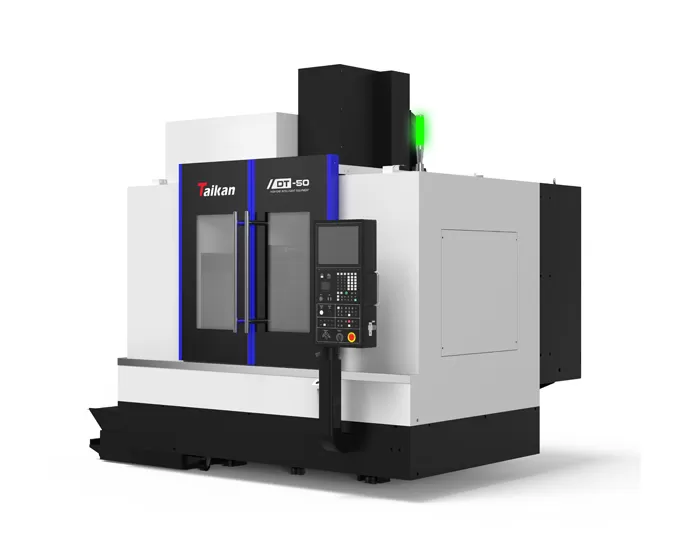

नाम | इकाई | Dt50 | टिप्पणी | ||
यात्रा | यात्रा (x-अक्ष) | मिमी | 850 | ||
काठी यात्रा (y-अक्ष) | मिमी | 500 | |||
स्पिंडल बॉक्स यात्रा (z-अक्ष) | मिमी | 500 | |||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 150-650 | |||
दूरी स्पिंडल केंद्र से स्तंभ गाइड सतह | मिमी | // | |||
तालिका | तालिका आकार | मिमी | 1100*450 | ||
तालिका लोड | किलो | 600 | |||
T-SLOT (क्यूटी-चौड़ाई * अंतरिक्ष) | मिमी | 3-18*125 | |||
कुदाल | मोटर शक्ति (s1/s6) | के | 11/18 5 | ||
मोटर टॉर्क (s1/s6) (रेटेड/शॉर्ट-टाइम) | एन एम | 52.5/118 | |||
रोटरी गति | आर/मिनट | 50 ~ 12000 (प्रत्यक्ष) | |||
स्पिंडल व्यास | मिमी | 150 | |||
स्पिंडल टैपर | // | BT40 | |||
ड्राइव | मोटर पावर एक्स/वाई/जेड | के | 3.0/3.0/3.0 | ||
गति | X/y/z अक्ष तीव्र गति | एम/मिनट | 48/48/48 | ||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.006/0.006/0.006 | वीडी 3441 | |
पुनरावृत्ति (x/y/z) | मिमी | 0.004/0.004/0.004 | |||
उपकरण पत्रिका | उपकरण क्षमता | टी | 30 | ||
अधिकतम वजन | किलो | 8 | |||
अधिकतम लंबाई | मिमी | 350 | |||
अधिकतम स्वीकार्य टोक़ | एनएम | 10.19 | |||
अधिकतम व्यास (पूर्ण/आसन्न) | मिमी | क्यूरेट 80/ईक्यूशन 150 | |||
अन्य | सीएनसी प्रणाली | // | फैनक 0i mf प्लस | ||
गैस स्रोत | प्रवाह | एल/मिनट | 280 (आर) | ||
वायु दबाव | Mpa | 0.6-0.8 | |||
उपकरण क्षमता | केवा | 25 | |||
मशीनरी का आकार | मिमी | 3028*2914*2935 | इसी x * y * z अक्ष | ||
मशीन का वजन (लगभग) | किलो | 5600 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
