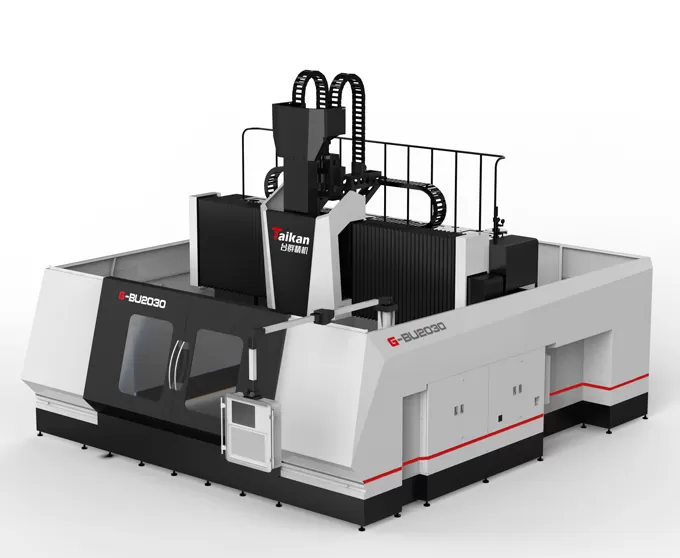

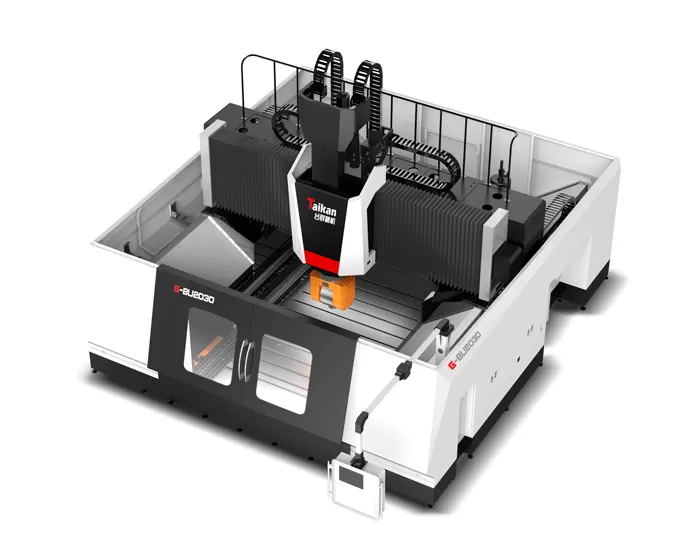

G-BU2030 5-अक्ष गैन्ट्री मशीनिंग केंद्र

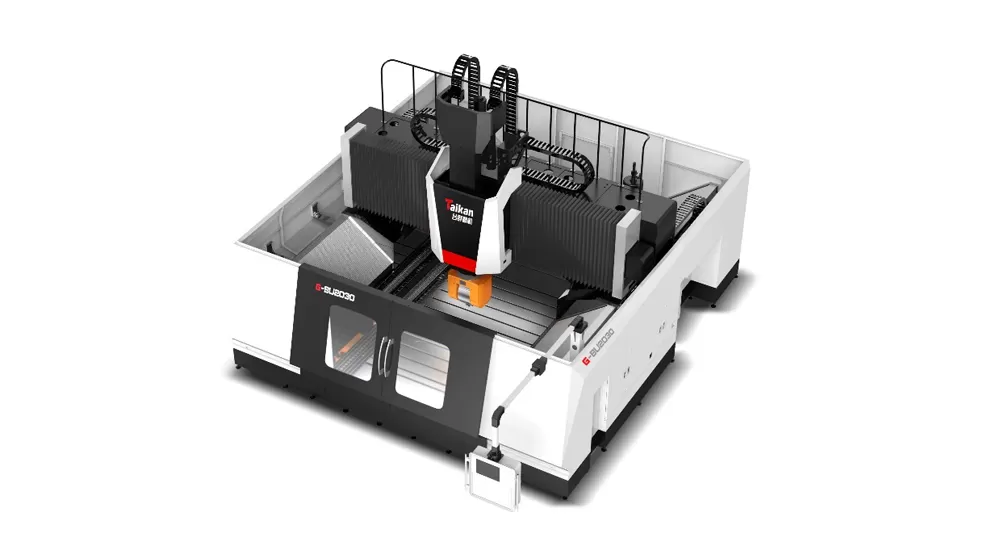

मशीन संरचना

  • मशीन में एक निश्चित वर्कटेबल के साथ एक ओवरहेड गैन्ट्री फ्रेम संरचना है।

  • मुख्य घटक उच्च शक्ति वाले लोहे से बने होते हैं।


मार्ग

  • सभी xyz अक्ष भारी-शुल्क रोलर रैखिक गाइड से सुसज्जित हैं,

  • Y-अक्ष क्रॉसबीम गाइड लोड क्षमता को बढ़ाने के लिए एक विस्तृत अनुमान के साथ एक कदम की व्यवस्था का उपयोग करता है।

  • Z-अक्ष पर स्थित ग्वे में 4 गाइड लाइन के साथ 90 ° पर स्थापित 4 गाइड-मार्ग प्रदान करते हैं, जो मजबूत स्पिंडल कठोरता और अच्छा उच्च गति प्रदर्शन प्रदान करते हैं।


बैलस्क्रू

Xy अक्षस एक बड़े लीड बॉल स्क्रू ड्राइव संरचना का उपयोग करते हैं।

Z अक्ष एक सीधी मोटर-बॉल स्क्रू ड्राइव का उपयोग करता है।

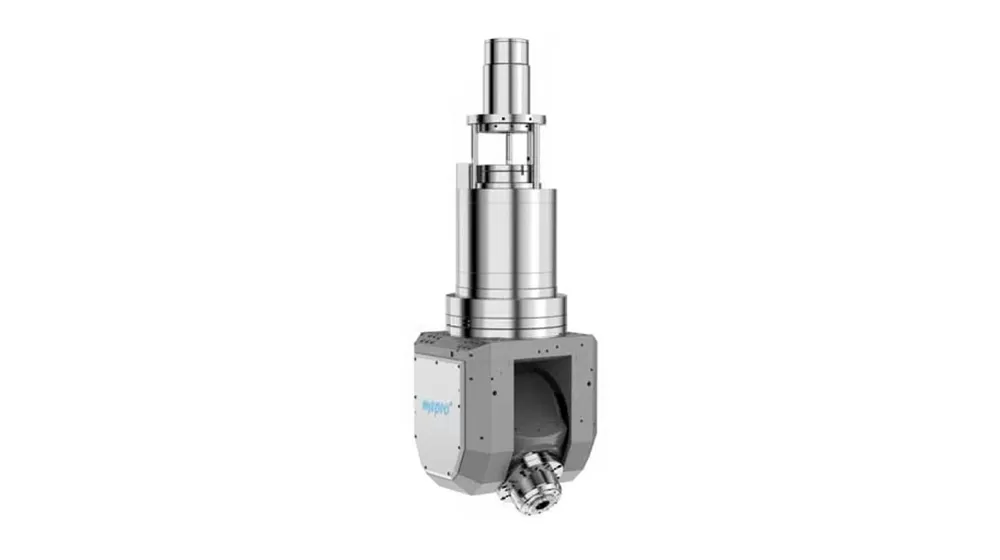

स्पिंडल इकाई

  • स्पिंडल इकाई एक zhongके ibit t70.5 5-अक्ष से जुड़ा हुआ एक/सी डबल स्विवेल मिलिंग हेड का उपयोग करता है, जो जटिल सतहों की 5-अक्ष से जुड़े मशीनिंग को प्राप्त कर सकता है।

  • उच्च परिशुद्धता एन्कोडर्स और एक हाइड्रोलिक क्लैम्पिंग प्रणाली के साथ, ए और सी अक्षों को उनके ऑपरेटिंग रेंज (सी अक्ष 360 °, एक अक्ष 110 °) के भीतर किसी भी कोण पर क्लैंप किया जा सकता है।

  • मानक 18000 आरपीएम मोटर चालित स्पिंडल, उच्च-सटीक, तेज और निरंतर काटने में सक्षम है।

  • स्वतंत्र हाइड्रोलिक पंप स्टेशन सुरक्षित और विश्वसनीय उपकरण क्लैम्पिंग सुनिश्चित करता है।

  • मोटर चालित और ए/सी अक्ष ड्राइव एक तापमान नियंत्रण शीतलन प्रणाली से सुसज्जित हैं।


मशीन संरचना मार्ग बैलस्क्रू स्पिंडल इकाई

G-BU2030 5-अक्ष गैन्ट्री मशीनिंग केंद्र

मुख्य रूप से जटिल भागों, एल्यूमीनियम और इसके मिश्र धातु, साथ ही कठिन-से-मशीन सामग्री के लिए उपयोग किया जाता है। यह जटिल स्थानिक सतहों के उच्च-सटीक और उच्च-दक्षता मशीनिंग में सक्षम है।


5 अक्ष गैन्ट्री मशीनिंग केंद्र

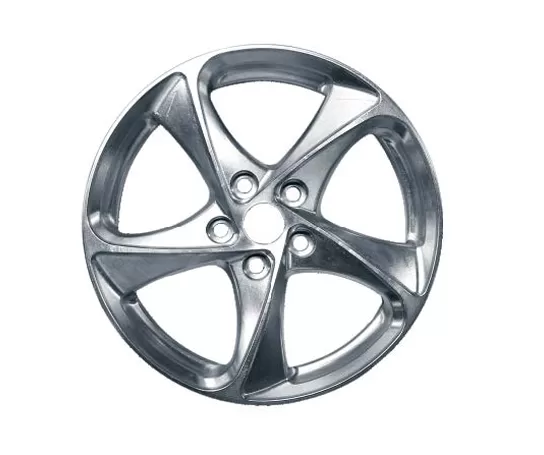

वर्कपीस उदाहरण 1

5 अक्ष गैन्ट्री प्रकार मशीनिंग केंद्र

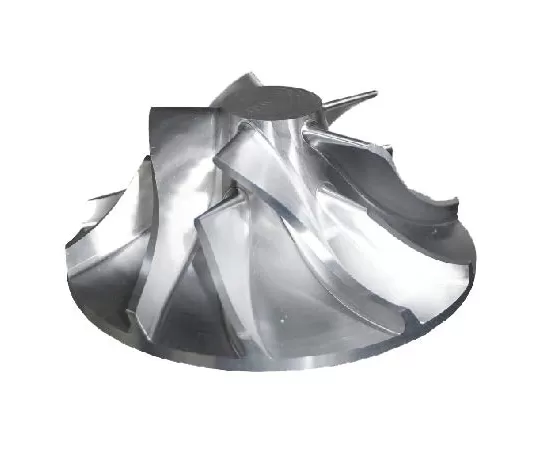

वर्कपीस उदाहरण 2

5 अक्ष गैन्ट्री सीएनसी मशीन

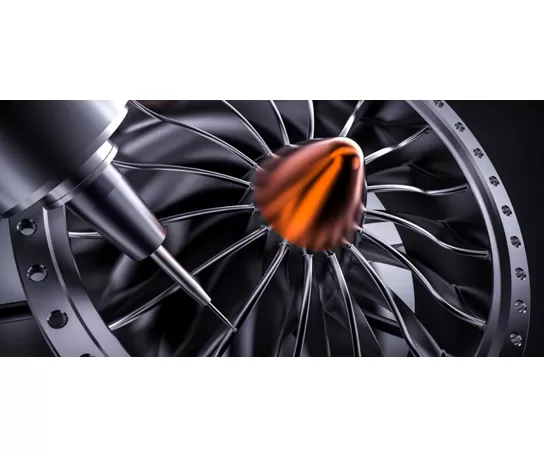

वर्कपीस उदाहरण 3

G-BU2030 5-अक्ष गैन्ट्री मशीनिंग केंद्र

मद

इकाई

G-BU2030

यात्रा

यात्रा (x-अक्ष)

मिमी

3200

काठी यात्रा (y-अक्ष)

मिमी

2200

राम यात्रा (z-अक्ष)

मिमी

1000

नाक से टेबल दूरी तक

मिमी

100 ~ 1100

प्रभावी गैन्ट्री चौड़ाई

मिमी

3200

तालिका

तालिका आकार

मिमी

2000*3000

अधिकतम लोड

किलो/एम2

5000

टी-स्लॉट

मिमी

28

कुदाल

स्पिंडल पावर

के

30

अधिकतम गति

आर/मिनट

18000

टॉर्क आउटपुट

एनएम

72/85

राम खंड

मिमी

420 × 420

स्पिंडल टेपर


HSK-A63

गति

फ़ीड दर सीमा (काटने)

मिमी/मिनट

20/20/20

तेज गति (x/y/z-अक्ष)

मिमी/मिनट

24000/24000/24000

सटीकता

स्थिति सटीकता

पैमाने के साथ

मिमी

0.020/0.015/0.01

बिना पैमाने

मिमी

0.03/0.025/0.02

दोहराव

पैमाने के साथ

मिमी

0.013/0.011/0.009

बिना पैमाने

मिमी

0.018/0 015/0 012

अन्य

Z-अक्ष काउंटरवेट


हाइड्रोलिक नाइट्रोजन संतुलन

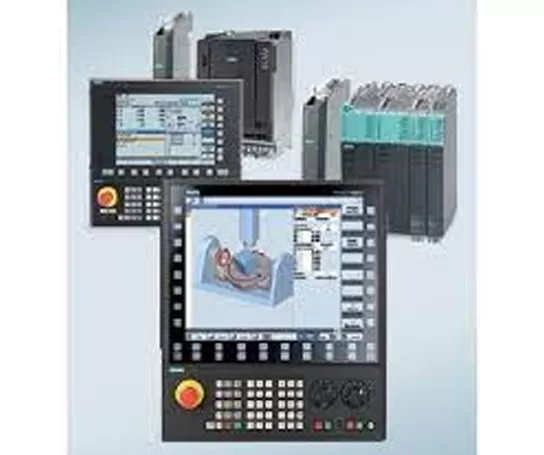

सीएनसी प्रणाली


एक सीमेंस

वायु आपूर्ति

प्रवाह

एल/मिनट

500

दबाव

Mpa

0.45 ~ 0.8

शीतलक टैंक क्षमता

एल

140

मशीन का आकार (LG wsh)

मिमी

8500 × 6600 × 5200

मशीन का वजन (लगभग)

किलो

35000


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
