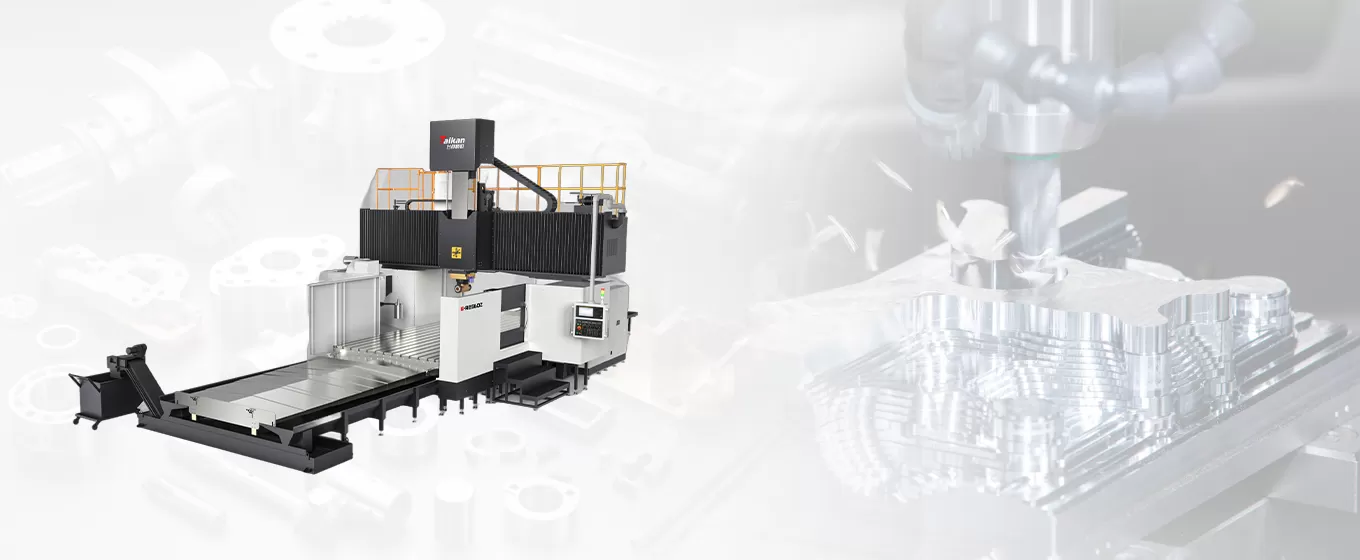

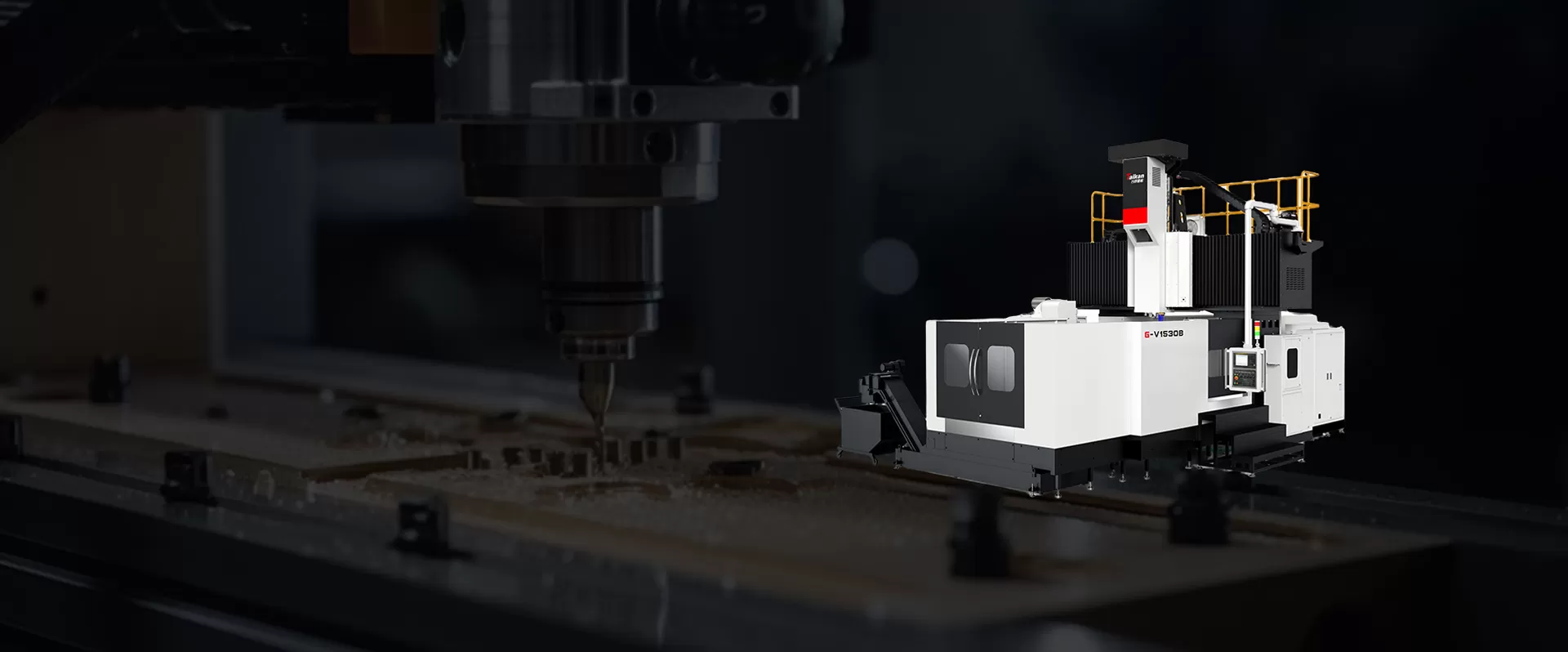

फिक्स्ड कॉलम और क्रॉसबीम के साथ चल वर्कटेबल डिजाइन; x, y, और z अक्षों सभी रैखिक गाइड का उपयोग करते हैं। वैकल्पिक रूप से, z-अक्ष को टी-टाइप राम बॉक्स गाइड से सुसज्जित किया जा सकता है।
प्रत्यक्ष-ड्राइव स्पिंडल मॉडल, बेल्ट-संचालित स्पिंडल मॉडल, और गियर-चालित स्पिंडल मॉडल शामिल हैं।
मद | इकाई | G-V1220D/v1225d/v1230d | G-V1630D | G-V1018A | G-V1220A/v1225a/v1230a |
एक्स-अक्ष यात्रा | मिमी | 2,100/2,600/3,150 | 3,150 | 1,800 | 21,00/2600/3200 |
वाई-अक्ष यात्रा | मिमी | 1,525 | 1,800 | 1,200 | 1,525 |
Z-अक्ष यात्रा | मिमी | 700 | 700 | 800 | 800 |
प्रभावी दरवाजा चौड़ाई | मिमी | 1,560 | 1,800 | 1,1,60 | 1,560 |
कार्यटेबल चौड़ाई | मिमी | 1,250 | 1,800 | 1,000 | 1,250 |
कार्यटेबल लंबाई | मिमी | 2,000/2,500/3,000 | 3,000 | 1,800 | 2,000/2,500/3,000 |
उपकरण धारक विनिर्देशों | // | BT40/Bt40 | BT40/Bt40 | बीटी50 | बीटी50 |
अधिकतम गति | आर/मिनट | 12,000 (प्रत्यक्ष युग्मन) | 12,000 (प्रत्यक्ष युग्मन) | 6,000 | 6,000 |
स्पिंडल मोटर पावर | के | 11/15 | 11/15 | 15/18 5 | 15/18 5 |
स्पिंडल आउटपुट टॉर्क | एन एम | 52/95 | 52/95 | 191/315 | 191/315 |
मद | इकाई | G-V1520B/v1530b/v1540b | G-V2030B/v2040b/v2050b | G-V2540B/v2050b/v2560 | G-V3050B/v3060b/v3080b |
एक्स-अक्ष यात्रा | मिमी | 2,200/3,200/4,200 | 3,200/4,200/5,200 | 4,200/5,200/6,200 | 5,200/6,200/8,400 |
वाई-अक्ष यात्रा | मिमी | 2,200 | 2,700 | 3,200 | 3,700 |
Z-अक्ष यात्रा | मिमी | 1,000 | 1,000 | 1,000 | 1,000 |
प्रभावी दरवाजा चौड़ाई | मिमी | 1,950 | 2,450 | 2,950 | 3,450 |
कार्यटेबल चौड़ाई | मिमी | 1,500 | 2,000 | 2,500 | 3,000 |
कार्यटेबल लंबाई | मिमी | 2,000/3,000/4,000 | 3,000/4,000/5,000 | 4,000/5,000/6,000 | 5,000/6,000/8,000 |
उपकरण धारक विनिर्देशों | // | बीटी50 | बीटी50 | बीटी50 | बीटी50 |
अधिकतम गति | आर/मिनट | 6,000 | 6,000 | 6,000 | 6,000 |
स्पिंडल मोटर पावर | के | 15/18 5 | 22/35 | 22/35 | 22/35 |
स्पिंडल आउटपुट टॉर्क | एन एम | 807/1,331 | 790/1,258 | 790/1,258 | 790/1,258 |
