G-V1218D डायरेक्ट ड्राइव स्पिंडल गैन्ट्री मशीनिंग सेंटर

प्रत्यक्ष युग्मन

तीन-अक्ष रैखिक गाइड गैन्ट्री मशीनिंग केंद्र


संपर्क

G-V1218D प्रत्यक्ष-ड्राइव स्पिंडल गैन्ट्री मशीनिंग केंद्र

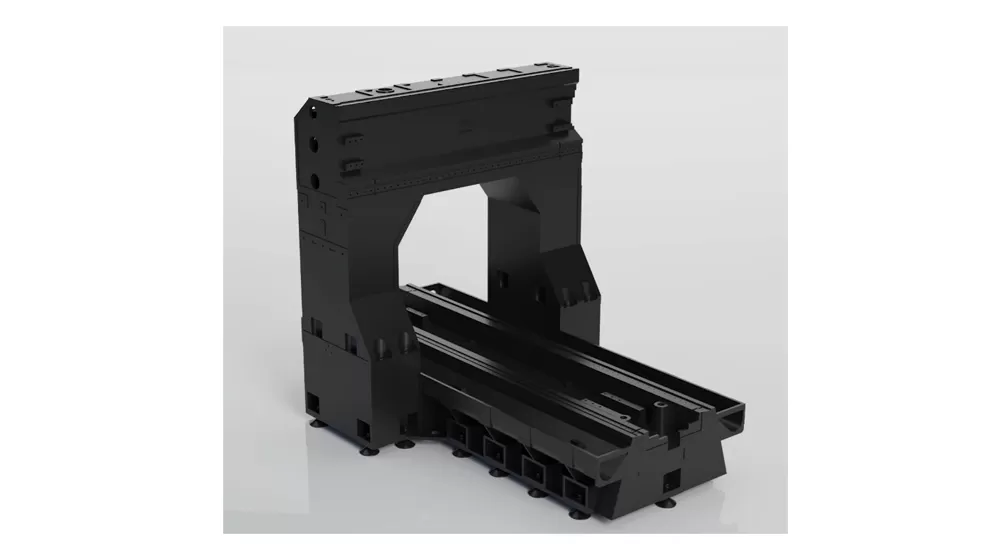

मशीन संरचना

  • एकीकृत डिजाइनः मशीन में एक एकीकृत कॉलम और क्रॉसबीम के साथ एक गैन्ट्री-प्रकार की संरचना है, जो समग्र कठोरता को बढ़ाता है।

  • Z-अक्ष संतुलन प्रणाताः स्पिंडल बॉक्स और राम के वजन को संतुलित करने के लिए नाइट्रोजन दबाव का उपयोग करता है, सर्वो मोटर पर लोड को कम करता है। यह कंपन और विरूपण को कम करता है, मशीनिंग सटीकता और स्थिरता में सुधार करता है। इसके अलावा, यह यांत्रिक पहनने को कम करता है, मशीन के सेवा जीवन का विस्तार करता है।


3-अक्ष गति प्रणाली

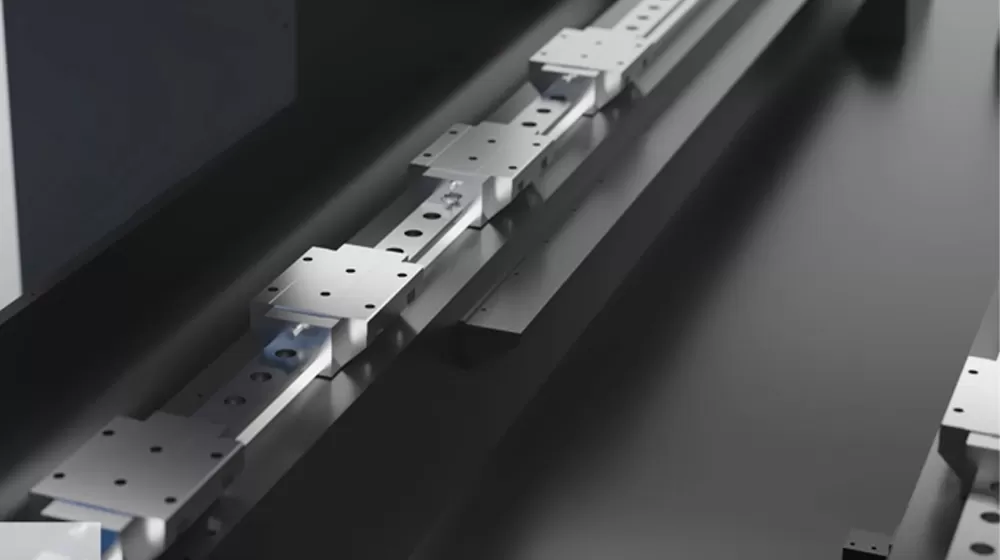

  • 3-अक्षमशः एक रोलर-प्रकार के रैखिक गाइड डिजाइन को अपनाता है, तेजी से गतिशील प्रतिक्रिया और उच्च परिशुद्धता प्रदान करता है, बिना रेंगने के सुचारू संचालन सुनिश्चित किया।

  • ड्राइव सिस्टमः सर्वो मोटर सीधे एक उच्च-परिशुद्धता बॉल स्क्रू के साथ युग्मित है, जो दोनों सिरों पर एक निश्चित पूर्व-टेंशनड संरचना के साथ संयुक्त है, उच्च संचरण सटीकता और स्थिरता प्राप्त करता है।

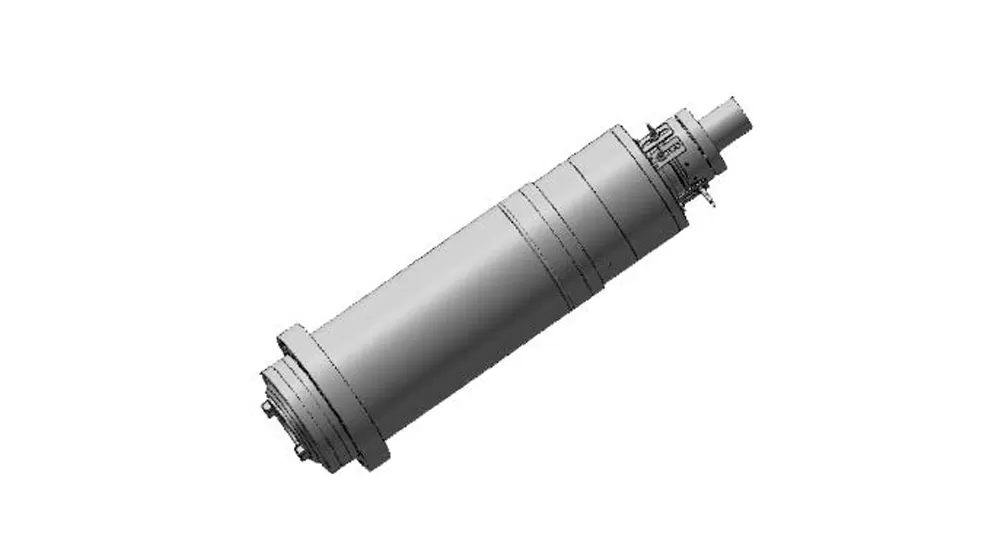

उच्च गति सीधे युग्मित स्पिंडल

  • हाई-स्पीड स्पिंडल: 12,000 आर/मिनट की अधिकतम गति के साथ बीटी40 डायरेक्ट-युग्मित स्पिंडल, उत्कृष्ट कटिंग दक्षता और प्रदर्शन प्रदान करना।

  • शीतलक रोकः स्पिंडल फ्रंट एंड में एक लैबिरिन्थ सील संरचना और एक एयर पर्दा संरक्षण प्रणाली है, प्रभावी रूप से शीतलक को स्पिंडल बीयरिंग में प्रवेश करने से रोकने, सेवा जीवन का विस्तार करती है।

  • थर्मल नियंत्रणः एक केंद्रीय वायु-झटका फ़ंक्शन और एक स्वचालित परिसंचरण शीतलन प्रणाली से सुसज्जित, तापमान वृद्धि और थर्मल विरूपण को काफी कम करता है, उच्च मशीनिंग सटीकता और स्थिरता सुनिश्चित करता है।

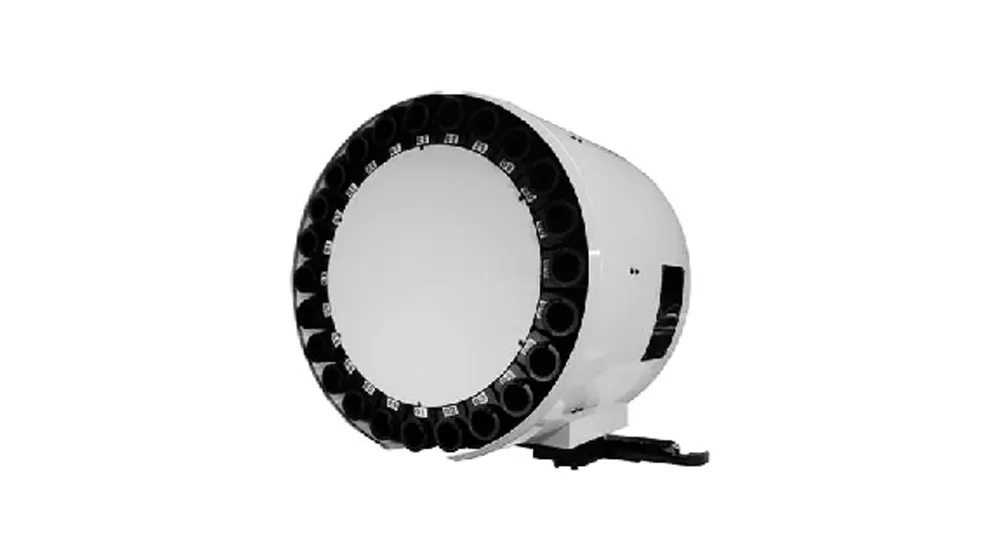

एटीसी

24-टूल डिस्क पत्रिका


मशीन संरचना 3-अक्ष गति प्रणाली उच्च गति सीधे युग्मित स्पिंडल एटीसी

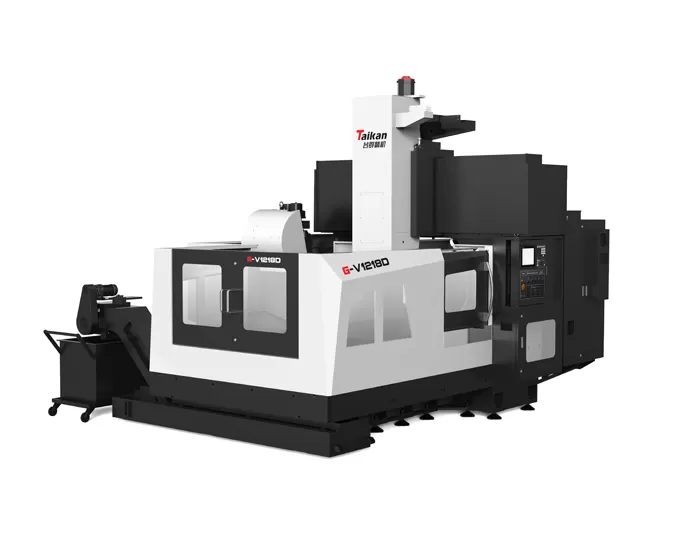

G-V1218D प्रत्यक्ष-ड्राइव स्पिंडल गैन्ट्री मशीनिंग केंद्र

मशीन श्रृंखला का उपयोग मुख्य रूप से मोटर वाहन घटकों, मोल्ड्स, निर्माण मशीनरी, वाल्व, रेल पारगमन, ऊर्जा, कृषि मशीनरी जैसे उद्योगों में भागों की उच्च-गति और उच्च-सटीक मशीनिंग के लिए किया जाता है। और कोयला खनन मशीन।


G-V1218D डायरेक्ट ड्राइव स्पिंडल गैन्ट्री मशीनिंग सेंटर

मद

इकाई

G-V1218D

G-V1220D

G-V1225D

G-V1230D

G-V1630D

G-V1220D (Bt50)

यात्रा

एक्स-अक्ष यात्रा

मिमी

1800

2100

2600

3150

3150

2100

वाई-अक्ष यात्रा

मिमी

1380 ( 50 उपकरण परिवर्तन)

1500

1800

1500 ( 50 उपकरण परिवर्तन)

Z-अक्ष यात्रा

मिमी

700

700

स्पिंडल एंड से टेबल तक की दूरी

मिमी

150 ~ 850

195 ~ 895

100 ~ 800

प्रभावी गैन्ट्री चौड़ाई

मिमी

1350

1560

1800

1560

तालिका

तालिका आकार (LSc)

मिमी

1800*1250

2000*1250

2500*1250

3000*1250

3000*1600

2000*1250

अधिकतम लोड

किलो

4000

4000

5000

6000

8000

4000

टी-स्लॉट (चौड़ाई)

मिमी

22 × 160x7

22 × 160x7

22 × 160x9

22 × 160x7

कुदाल

ड्राइव प्रकार

//

सीधा संबंध

सीधा संबंध

अधिकतम गति

आर/मिनट

12000

8000 (10000)

स्पिंडल पावर (रेटेड/पीक)

के

11/15

15/18.5 (opt.11/15)

टॉर्क आउटपुट (रेटेड/पीक)

एन एम

52.5/95.5

143/236 (opt.52.5/95.5)

स्पिंडल टेपर

//

BT40/Bt40

Bt50 (चुनें. bt50)

एटीसी (चुनें)

उपकरणों की संख्या

टी

24

ओप्t.24

अधिकतम. उपकरण (पूर्ण/आसन्न)

मिमी

1.80/डेरि150

विकल्प.....

अधिकतम उपकरण लंबाई

मिमी

250

Opt.350

अधिकतम उपकरण वजन

किलो

7

18

गति

फ़ीड दर सीमा (काटने)

एम/मिनट

10

10

तेजी से ट्रैवर्सगति (x/y/z-अक्ष)

एम/मिनट

20/20/16

16/16/12

16/16/12

सटीकता

स्थिति सटीकता

मिमी

0.015/0.012/0.012

0.02/0.015/0.012

0.015/0.012/0.012

दोहराव

मिमी

0.008/0.008/0.008

0.012/0.008/0.008

0.008/0.008/0.008

अन्य

Z-अक्ष काउंटरवेट

//

नाइट्रोजन संतुलन

नाइट्रोजन संतुलन

सीएनसी प्रणाली

//

FINUX-mf प्लस (चुनें) मित्सुबिशी एम 80, सीमेंस 828d)

मित्सुबिशी एम 80

वायु आपूर्ति

प्रवाह

एल/मिनट

280 (आर)

280 (आर)

दबाव

Mpa

0.5 ~ 0.8

0.5 ~ 0.8

कुल विद्युत क्षमता

केवा

40

40

शीतलक टैंक क्षमता

एल

400

400

मशीन का आकार

लम्बाई

मिमी

5000

5100

6300

7800

7800

5100

चौड़ाई

मिमी

4700

4900

5400

4800

ऊंचाई

मिमी

4400

4550

4550

4550

मशीन बाड़े

-

पूर्ण परिधि शीट धातु

पूर्ण परिधि शीट धातु


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
