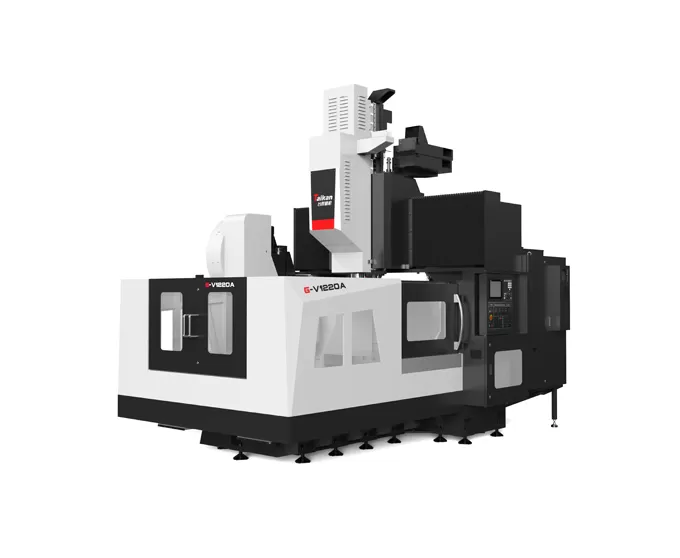

तीन-अक्ष रैखिक गाइड गैन्ट्री मशीनिंग केंद्र
मशीन संरचना

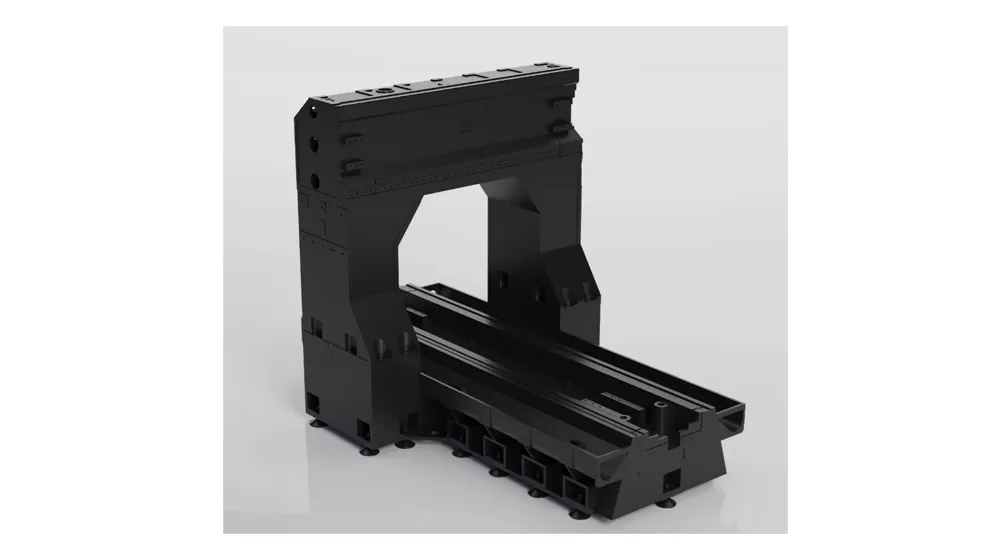

एकीकृत डिजाइनः मशीन में एक एकीकृत कॉलम और क्रॉसबीम के साथ एक गैन्ट्री-प्रकार की संरचना है, जो समग्र कठोरता को बढ़ाता है।
Z-अक्ष संतुलन प्रणाताः स्पिंडल बॉक्स और राम के वजन को संतुलित करने के लिए नाइट्रोजन दबाव का उपयोग करता है, सर्वो मोटर पर लोड को कम करता है। यह कंपन और विरूपण को कम करता है, मशीनिंग सटीकता और स्थिरता में सुधार करता है। इसके अलावा, यह यांत्रिक पहनने को कम करता है, मशीन के सेवा जीवन का विस्तार करता है।
3-अक्ष गति प्रणाली

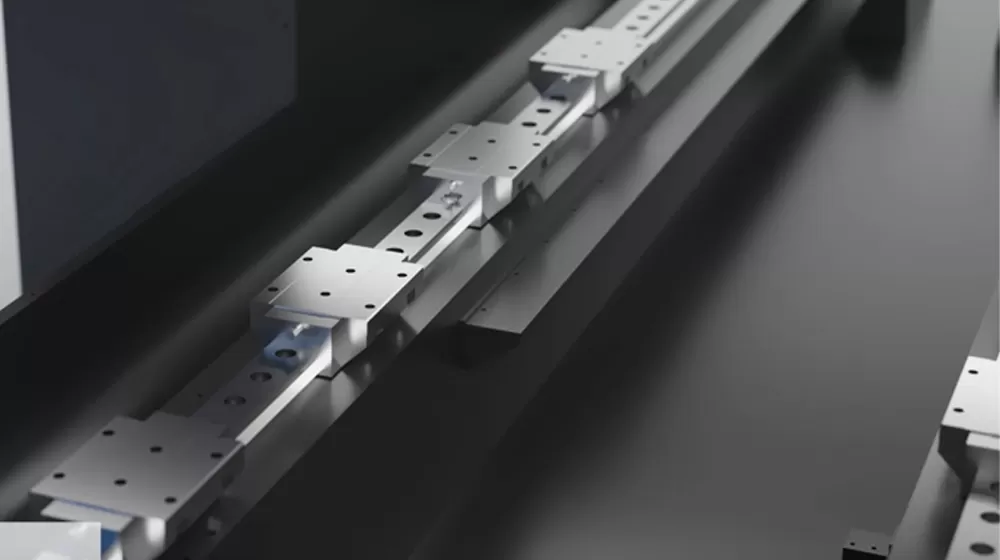

3-अक्षमशः एक रोलर-प्रकार के रैखिक गाइड डिजाइन को अपनाता है, तेजी से गतिशील प्रतिक्रिया और उच्च परिशुद्धता प्रदान करता है, बिना रेंगने के सुचारू संचालन सुनिश्चित किया।
ड्राइव सिस्टमः सर्वो मोटर सीधे एक उच्च-परिशुद्धता बॉल स्क्रू के साथ युग्मित है, जो दोनों सिरों पर एक निश्चित पूर्व-टेंशनड संरचना के साथ संयुक्त है, उच्च संचरण सटीकता और स्थिरता प्राप्त करता है।
विविध स्पिंडल लाइनअप
बेल्ट-संचालित स्पिंडल: एक BT50-6000rpm उच्च गति वाली स्पिंडल इकाई का उपयोग करता है, जो उच्च कटिंग दक्षता प्रदान करता है।
गियर-संचालित स्पिंडल: भारी काटने की मांग के लिए एक गियरबॉक्स के साथ BT50-6000rpm स्पिंडल इकाई गियरबॉक्स में उच्च कटिंग दक्षता सुनिश्चित करने के लिए एक तेल शीतलन फ़ंक्शन है, जो उच्च कटिंग दक्षता सुनिश्चित करता है।
मोटर चालित स्पिंडल: 15,000 r/मिनट की अधिकतम गति के साथ उच्च-आवृत्ति मोटरयुक्त स्पिंडल यह स्पिंडल गति और कोण की तुल्यकालिक प्रतिक्रिया के लिए एक कोएक्सियल रिंग एन्कोडर से लैस है, कठोर टैपिंग कार्यक्षमता और उत्कृष्ट उच्च गति प्रदर्शन प्रदान करता है।
शीतलक की रोकथाम: स्पिंडल के सामने के अंत में एक लैबिरिन्थ सील संरचना और एक एयर पर्दा संरक्षण प्रणाली शामिल है, प्रभावी रूप से शीतलक को स्पिंडल बीयरिंग में प्रवेश करने और सेवा जीवन का विस्तार करने से रोकता है।
थर्मल नियंत्रणः एक केंद्रीय वायु-झटका फ़ंक्शन और एक स्वचालित परिसंचरण शीतलन प्रणाली से सुसज्जित, तापमान वृद्धि और थर्मल विरूपण को काफी कम करता है, उच्च मशीनिंग सटीकता और स्थिरता सुनिश्चित करता है।
चिप हटाने और शीतलक टैंक

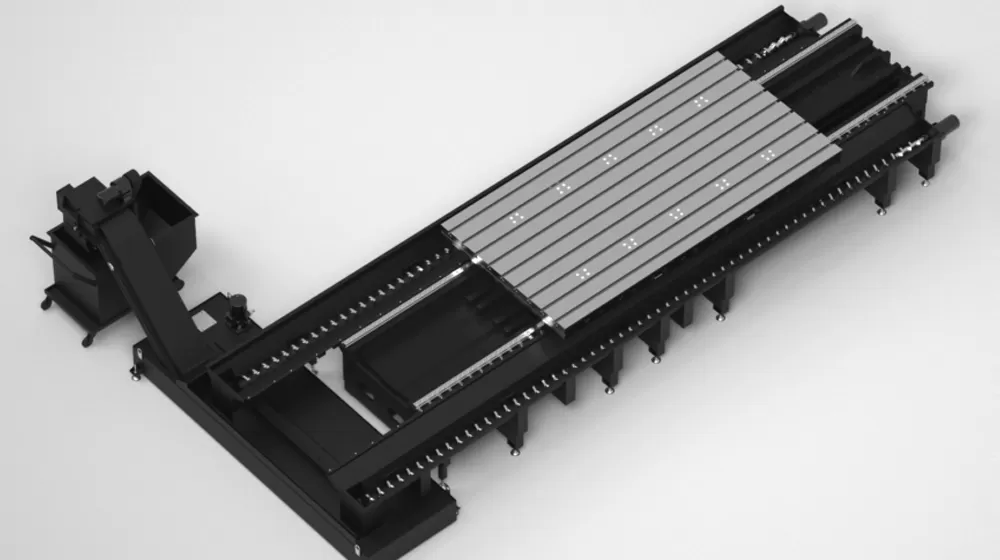

सर्पिल चिप कन्वेयर: वर्कटेबल के प्रत्येक पक्ष पर एक सेट, एक 120 मिमी स्क्रू व्यास और बड़े वर्ग स्टील क्रॉस-सेक्शन के साथ, जल्दी से मशीन के बाहर चिप्स को निकाल रहा है।
चेन-प्रकार चिप लिफ्ट कन्वेयर: मशीन के अंत में स्थित, 45-डिग्री झुकाव, व्यापक चेन प्लेट और सॉवथ स्क्रैपर सलाखों के साथ, जल्दी से छोटे चिप कन्वेयर में चिप्स एकत्र करना।
छोटे चिप कन्वेयर: संग्रह और परिवहन करता है।
शीतलक टैंक: अशुद्धियों को फ़िल्टर करने और सुचारू मशीनिंग सुनिश्चित करने के लिए मल्टी-लेयर निस्पंदन प्रणाली।
मशीन मध्यम आकार के बॉक्स-प्रकार के घटकों, प्लेटों, डिस्क, वाल्व और आवास जैसे जटिल भागों के बहु-विविधता और छोटे से मध्यम बैच प्रसंस्करण के लिए उपयुक्त है।
मद | इकाई | G-V1018A | G-V1220A | G-V1225A | G-V1230A | G-V1018C | G-V1220C | G-V1225C | G-V1230C | ||
यात्रा | एक्स-अक्ष यात्रा | मिमी | 1800 | 2150 | 2650 | 3200 | 1800 | 2150 | 2650 | 3200 | |
वाई-अक्ष यात्रा | मिमी | 1100( 100 उपकरण परिवर्तन) | 1500 ( 25 उपकरण परिवर्तन) | 1100( 100 उपकरण परिवर्तन) | 1500 ( 25 उपकरण परिवर्तन) | ||||||
Z-अक्ष यात्रा | मिमी | 800 | 800 | ||||||||
स्पिंडल एंड से टेबल तक की दूरी | मिमी | 100 ~ 900 | 70 ~ 870 | ||||||||
प्रभावी गैन्ट्री चौड़ाई | मिमी | 1160 | 1560 | 1160 | 1560 | ||||||
तालिका | तालिका आकार (LSc) | मिमी | 1800 × 1000 | 2000 × 1250 | 2500 × 1250 | 3000 × 1250 | 1800 × 1000 | 2000 × 1250 | 2500 × 1250 | 3000 × 1250 | |
अधिकतम लोड | किलो | 3000 | 4000 | 5000 | 6000 | 3000 | 4000 | 5000 | 6000 | ||
टी-स्लॉट (चौड़ाई) | मिमी | 22 × 140x7 | 22 × 160x7 | 22 × 140x7 | 22 × 160x7 | ||||||
कुदाल | ड्राइव प्रकार | // | बेल्ट संचालित (चुनें. गियर चालित) | मोटर चालित स्पिंडल | |||||||
अधिकतम गति | आर/मिनट | 6000 | 15000 (चुनें) 18000) | ||||||||
स्पिंडल पावर (रेटेड/पीक) | के | 15/18 5 | 15/22 | ||||||||
टॉर्क आउटपुट (रेटेड/पीक) | एन एम | 191/315 (चुनें. गियर 573/945) | 45.7/73.6 | ||||||||
स्पिंडल टेपर | // | बीटी50 | BT40 (का चयन करें) HSK-A63) | ||||||||
एटीसी (चुनें) | उपकरणों की संख्या | टी | 24 | 24 | |||||||
अधिकतम. उपकरण (पूर्ण/आसन्न) | मिमी | डेरेस 110/डेरेस 200 | 1.80/डेरन | ||||||||
अधिकतम उपकरण लंबाई | मिमी | 350 | 250 | ||||||||
अधिकतम उपकरण वजन | किलो | 18 | 8 | ||||||||
गति | फ़ीड दर सीमा (काटने) | एम/मिनट | 10 | 10 | |||||||
तेज गति (x/y/z-अक्ष) | एम/मिनट | 16/16/12 | 16/16/12 | ||||||||
सटीकता | स्थिति सटीकता | मिमी | 0.015/0.012/0.012 | 0.02/0.012/0.012 | 0.015/0.012/0.012 | 0.02/0.012/0.012 | |||||
दोहराव | मिमी | 0.008/0.008/0.008 | 0.012/0.008/0.008 | 0.008/0.008/0.008 | 0.012/0.008/0.008 | ||||||
अन्य | Z-अक्ष काउंटरवेट | // | नाइट्रोजन संतुलन | नाइट्रोजन संतुलन | |||||||
सीएनसी प्रणाली | // | FINUX-mf प्लस (चुनें) मित्सुबिशी एम 80, सीमेंस 828d) | FINUX-mf प्लस (चुनें) मित्सुबिशी एम 80, सीमेंस 828d) | ||||||||
वायु आपूर्ति | प्रवाह | एल/मिनट | 280 (आर) | 280 (आर) | |||||||
दबाव | Mpa | 0.5 ~ 0.8 | 0.5 ~ 0.8 | ||||||||
कुल विद्युत क्षमता | केवा | 40 | 40 | ||||||||
शीतलक टैंक क्षमता | एल | 400 | 400 | ||||||||
मशीन का आकार | लम्बाई | मिमी | 4600 | 5100 | 6300 | 7800 | 4600 | 5100 | 6300 | 7800 | |
चौड़ाई | मिमी | 4600 | 4900 | 4600 | 4900 | ||||||
ऊंचाई | मिमी | 4500 | 4550 | 4500 | 4550 | ||||||
मशीन बाड़े | - | पूर्ण परिधि शीट धातु | पूर्ण परिधि शीट धातु |
नोटः G-V1018B, G-V1220B, G-V1225B, G-V1230B 6000 आरपीएम गियर ड्राइव स्पिंडल से लैस हैं।
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
