तीन-अक्ष रैखिक गाइड

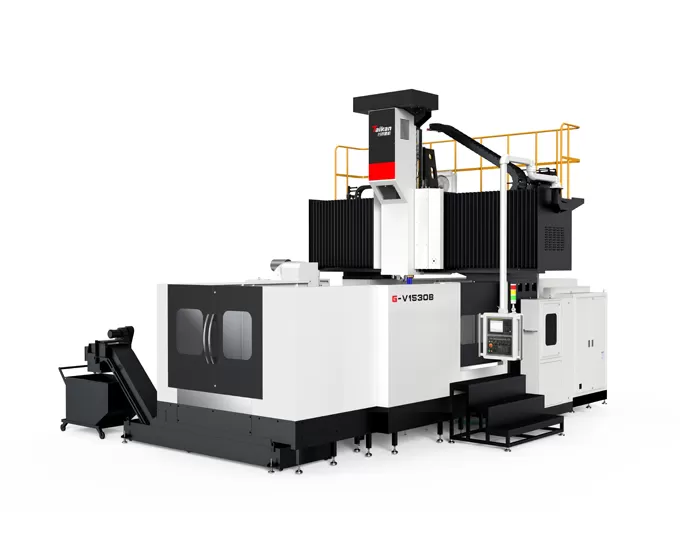

गैन्ट्री मशीनिंग सेंटर
मशीन संरचना
मशीन में एक चलती वर्कटेबल के साथ एक गैन्ट्री फ्रेम फिक्स्ड संरचना है।
उच्च कठोरता बीम: बीम एक आयताकार बड़े क्रॉस-सेक्शन आर्क डिजाइन को अपनाती है। ऊंचाई-से-चौड़ाई अनुपात सिमुलेशन विश्लेषण के माध्यम से अनुकूलित किया जाता है, जो इसके झुकने और टारगेशनल प्रतिरोध को काफी बढ़ा देता है, सटीक स्थिरता सुनिश्चित करता है।
बड़े क्रॉस-सेक्शन राम: राम में 420x420 मिमी का क्रॉस-सेक्शनल आकार है, जो एक अर्ध-संलग्न व्यवस्था में चार रैखिक गाइड रेल द्वारा समर्थित है। यह कम घर्षण प्रतिरोध के साथ उच्च शक्ति समर्थन प्रदान करता है, कम गति पर शून्य क्रेप, न्यूनतम कंपन, तेज प्रतिक्रिया और उत्कृष्ट गतिशील और स्थिर प्रदर्शन, कम रखरखाव की आवश्यकता और लंबी सेवा जीवन.
कई समर्थन तालिका: तालिका कई बारीकी से दूरी वाली स्लाइड द्वारा समर्थित है, जो उत्कृष्ट सटीकता प्रतिधारण के साथ स्थिर और विश्वसनीय लोड-असर प्रदर्शन सुनिश्चित करता है।
विविध स्पिंडल विकल्प
विभिन्न ड्राइव विकल्प
बेल्ट ड्राइव, सक्षम सिर, इलेक्ट्रिक स्पिंडल, और स्वचालित दाएं कोण मिलिंग सिर के साथ विन्यास सक्षम है।
गियर संचालित स्पिंडल
6000 आरपीएम की अधिकतम गति और 1331nm तक आउटपुट टॉर्क के साथ एक bt50 इंटरफ़ेस है। गियरबॉक्स और मुख्य मोटर को स्पिंडल से अलग किया जाता है, गर्मी उत्पादन के कारण सटीकता के मुद्दों को प्रभावी रूप से कम करता है।
मोटर चालित स्पिंडल
उच्च शक्ति, भारी शुल्क BT50-10000rpm इलेक्ट्रिक स्पिंडल जो उच्च टॉर्क, उच्च गति और कम कंपन प्रदान करता है, एक असाधारण मशीनिंग अनुभव प्रदान करता है।
बेल्ट संचालित स्पिंडल
एक BT50-6000rpm उच्च गति स्पिंडल इकाई का उपयोग करता है, जो कुशल कटिंग प्रदर्शन प्रदान करता है।
थर्मल कंट्रोल
एक तेल शीतलन प्रणाली के साथ मानक तापमान को कम करने के लिए एक तेल शीतलन प्रणाली के साथ मानक
फीड सिस्टम
तीन-लाइन रेल: सभी तीन अक्षों (xyz) भारी-शुल्क रोलर रैखिक गाइड रेल का उपयोग करते हैं, जो बनाए रखने में आसान हैं, कम घर्षण प्रतिरोध, चलती भागों से तेज प्रतिक्रिया, कम गति पर शून्य क्रेप, और उत्कृष्ट गतिशील और स्थिर प्रदर्शन।
बेल्ट ड्राइव-अक्ष मोटर्स ट्रांसमिशन टॉर्क को बढ़ाने, लोड जड़ता को कम करने, ड्राइव प्रदर्शन में सुधार करने और सरल और लागत प्रभावी रखरखाव प्रदान करने के लिए बेल्ट में कमी का उपयोग करते हैं।
गियर ड्राइवः मोटर कम-बैकलैश रेड्यूसर के माध्यम से कम हो जाता है, टॉर्क ट्रांसमिशन बढ़ रहा है। बड़े लीड शिकंजा के साथ संयुक्त, यह तेज ड्राइव गति, स्थिर प्रदर्शन और उच्च परिशुद्धता (x-अक्ष 4200 मिमी/y-अक्ष मील 3700 मिमी) सुनिश्चित करता है।
नाइट्रोजन संतुलनः z-अक्ष ड्राइव प्रणाली एक सर्वो मोटर का उपयोग करता है जो सीधे गेंद के स्क्रू से युग्मित होता है, राम के दोनों किनारों पर एक दोहरे सिलेंडर संतुलन प्रणाली के साथ, जो z-अक्ष फ़ीड और तेज गतिशील प्रतिक्रिया को सुनिश्चित करता है।
थर्मल मुआवजा: बॉल स्क्रू दोनों सिरों पर एक पूर्व-टेंशनयुक्त संरचना है, जो थर्मल विस्तार के कारण सटीक नुकसान को प्रभावी ढंग से समाप्त करता है।
चिप हटाने और शीतलक टैंक
सर्पिल चिप कन्वेयर: वर्कटेबल के प्रत्येक पक्ष पर एक सेट, एक 120 मिमी स्क्रू व्यास और बड़े वर्ग स्टील क्रॉस-सेक्शन के साथ, जल्दी से मशीन के बाहर चिप्स को निकाल रहा है।
चेन-प्रकार चिप लिफ्ट कन्वेयर: मशीन के अंत में स्थित, 45-डिग्री झुकाव, व्यापक चेन प्लेट और सॉवथ स्क्रैपर सलाखों के साथ, जल्दी से छोटे चिप कन्वेयर में चिप्स एकत्र करना।
छोटे चिप कन्वेयर: संग्रह और परिवहन करता है।
शीतलक टैंक: अशुद्धियों को फ़िल्टर करने और सुचारू मशीनिंग सुनिश्चित करने के लिए मल्टी-लेयर निस्पंदन प्रणाली।
मशीन श्रृंखला का उपयोग मुख्य रूप से मोटर वाहन घटकों, मोल्ड्स, निर्माण मशीनरी, वाल्व, रेल पारगमन, ऊर्जा, कृषि मशीनरी जैसे उद्योगों में भागों की उच्च-गति और उच्च-सटीक मशीनिंग के लिए किया जाता है। और कोयला खनन मशीन।

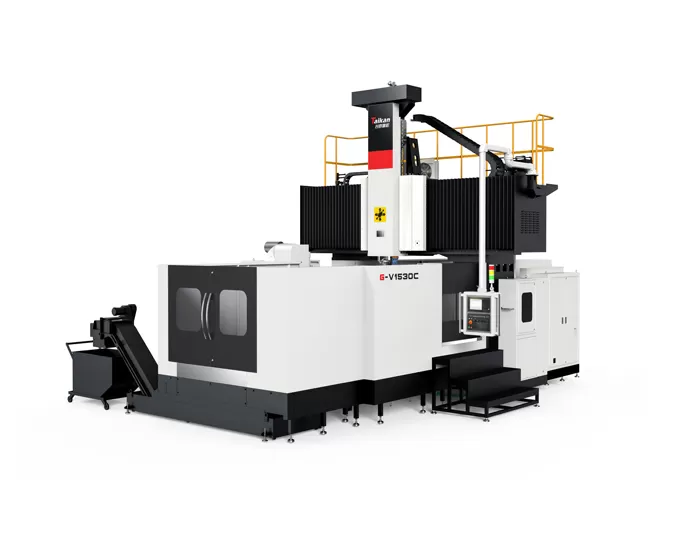

मद | इकाई | G-V1520B | G-V1530B | G-V1540B | G-V1520C | G-V1530C | G-V1540C | ||
यात्रा | एक्स-अक्ष यात्रा | मिमी | 2200 | 3200 | 4200 | 2200 | 3200 | 4200 | |
वाई-अक्ष यात्रा | मिमी | 2200 | 2200 | ||||||
Z-अक्ष यात्रा | मिमी | 1000 (opt.1250) | 1000 (opt.1250) | ||||||
स्पिंडल एंड से टेबल तक की दूरी | मिमी | 250 ~ 1250 (opt.250 ~ 1500) | 100 ~ 1100 (opt.100 ~ 1350) | ||||||
प्रभावी गैन्ट्री चौड़ाई | मिमी | 1980 | 1980 | ||||||
तालिका | तालिका आकार (LSc) | मिमी | 1500 × 2000 | 1500 × 3000 | 1500 × 4000 | 1500 × 2000 | 1500 × 3000 | 1500 × 4000 | |
अधिकतम लोड | किलो | 6000 | 10000 | 13000 | 6000 | 10000 | 13000 | ||
टी-स्लॉट (चौड़ाई) | मिमी | 28 × 160x9 | 28 × 160x9 | ||||||
कुदाल | ड्राइव प्रकार | // | गियर ड्राइव (चुनें. बेल्ट ड्राइव) | मोटर चालित स्पिंडल | |||||
अधिकतम गति | आर/मिनट | 6000 | 15000 (चुनें) 18000, 10000) | ||||||
स्पिंडल पावर (रेटेड/पीक) | के | 15/18 5 | 15/22 | ||||||
टॉर्क आउटपुट (रेटेड/पीक) | एन एम | 807/1331 | 45.7/73.6 | ||||||
राम खंड (वर्ग राम) | 420 × 420 (चुनें) Z-अक्ष बॉक्स तरीके 400 × 400, 450 × 450) | 420 × 420 | |||||||
स्पिंडल टेपर | // | बीटी50 | BT40 (का चयन करें) HSK-A63, Bt50) | ||||||
एटीसी (चुनें) | उपकरणों की संख्या | टी | 24(40) | 24 | |||||
अधिकतम. उपकरण (पूर्ण/आसन्न) | मिमी | -ए-200 | "" "" "-80/" "" | ||||||
अधिकतम उपकरण लंबाई | मिमी | 350 | 250 | ||||||
अधिकतम उपकरण वजन | किलो | 18 | 8 | ||||||
गति | फ़ीड दर सीमा (काटने) | 10/10/10 | 10/10/10 | 8/8/8 | 10/10/10 | 10/10/10 | 8/8/8 | ||
तेज गति (x/y/z-अक्ष) | एम/मिनट | 15/15/15 | 15/15/15 | 10/15/15 | 15/15/15 | 15/15/15 | 10/15/15 | ||
सटीकता | स्थिति सटीकता | एक्स | मिमी | 0.023/0.019 | 0.027/0.023 | 0.032/0.028 | 0.023/0.019 | 0.027/0.023 | 0.032/0.028 |
Y | मिमी | 0.023/0.019 | 0.023/0.019 | ||||||
Z | मिमी | 0.018/0.014 | 0.018/0.014 | ||||||
दोहराव | एक्स | मिमी | 0.014/0.012 | 0.017/0.015 | 0.02/0.018 | 0.014/0.012 | 0.017/0.015 | 0.02/0.018 | |
Y | मिमी | 0.014/0.012 | 0.014/0.012 | ||||||
Z | मिमी | 0.012/0.011 | 0.012/0.011 | ||||||
अन्य | Z-अक्ष काउंटरवेट | // | हाइड्रोलिक नाइट्रोजन संतुलन | हाइड्रोलिक नाइट्रोजन संतुलन | |||||
सीएनसी प्रणाली | // | फैनक 0i-mf प्लस (चुनें) सीमेंस 828d) | फैनक 0i-mf प्लस (चुनें) सीमेंस 828d) | ||||||
वायु आपूर्ति | प्रवाह | एल/मिनट | 300 | 300 | |||||
दबाव | Mpa | 0.6 ~ 0.8 | 0.6 ~ 0.8 | ||||||
कुल विद्युत क्षमता | केवा | 50 | 60 | ||||||
शीतलक टैंक क्षमता | एल | 500 | 500 | ||||||
मशीन का आकार | लम्बाई | मिमी | 6406 | 7676 | 10241 | 6406 | 7676 | 10241 | |
चौड़ाई | मिमी | 5576 | 5576 | ||||||
ऊंचाई | मिमी | 5200(5900 जब z अक्ष वैकल्पिक है) | 5200(5900 जब z अक्ष वैकल्पिक है) | ||||||
मशीन बाड़े | - | पूर्ण परिधि शीट धातु | पूर्ण परिधि शीट धातु |
नोट:

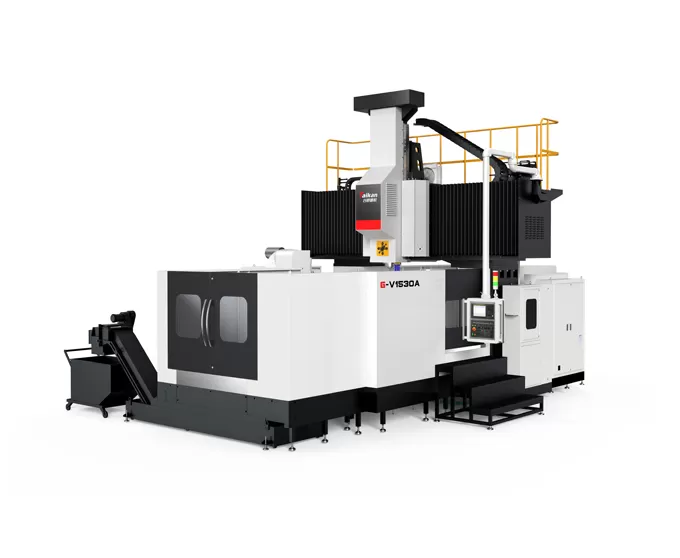

1. G-V1520A, G-V1530A, G-V1540A-वैकल्पिक 6000 आरपीएम बेल्ट-संचालित स्पिंडल, आउटपुट टॉर्क 186/297 n.

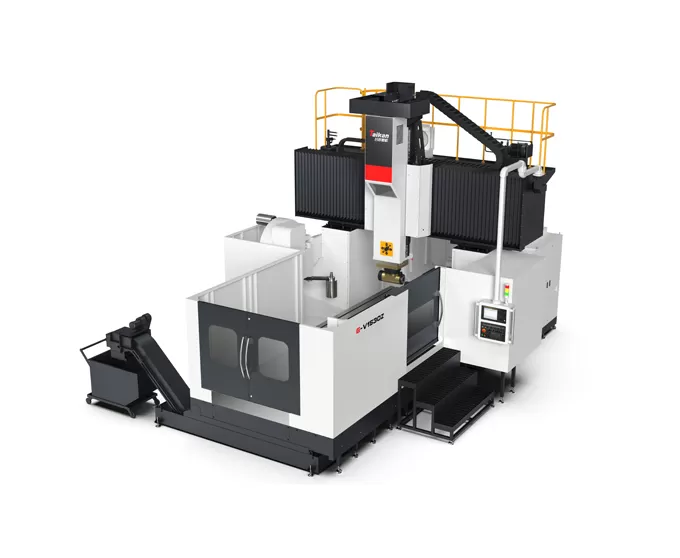

2. G-V1530Z, G-V1540Z-वैकल्पिक पूरी तरह से स्वचालित दाएं-कोण मिलिंग सिर, 2700 मिमी की वाई-अक्ष यात्रा के साथ।
3. G-R1520B, G-R1530B, G-R1540B-वैकल्पिक z-अक्ष वर्ग राम (z = 1000 मिमी, मशीन एच8 5600 मिमी; z = 1250 मिमी, मशीन ऊंचाई 6300 मिमी) ।
4. G-R1530Z, G-R1540Z-वैकल्पिक z-अक्ष वर्ग राम स्वचालित दाएं-कोण मिलिंग हेड (वाई-अक्ष यात्रा 2700 मिमी; z = 1000 मिमी, मशीन ऊंचाई 5600 मिमी; z = 1250 मिमी, मशीन की ऊंचाई 6300 मिमी)
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
