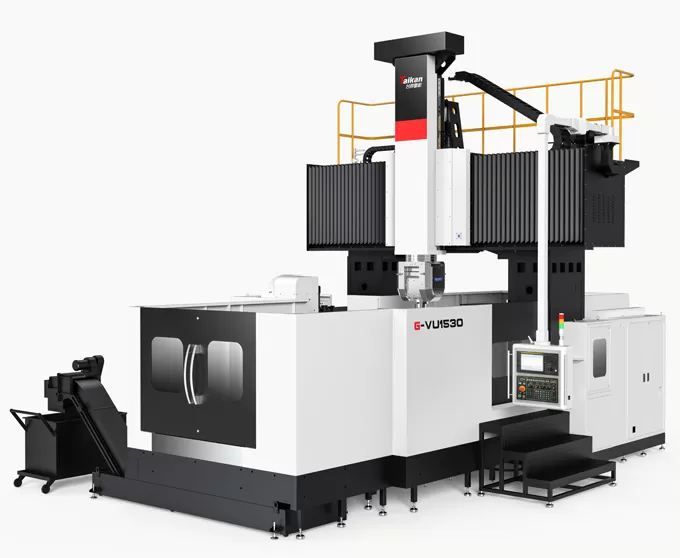

G-VU1530 5-अक्ष गैन्ट्री मशीनिंग केंद्र

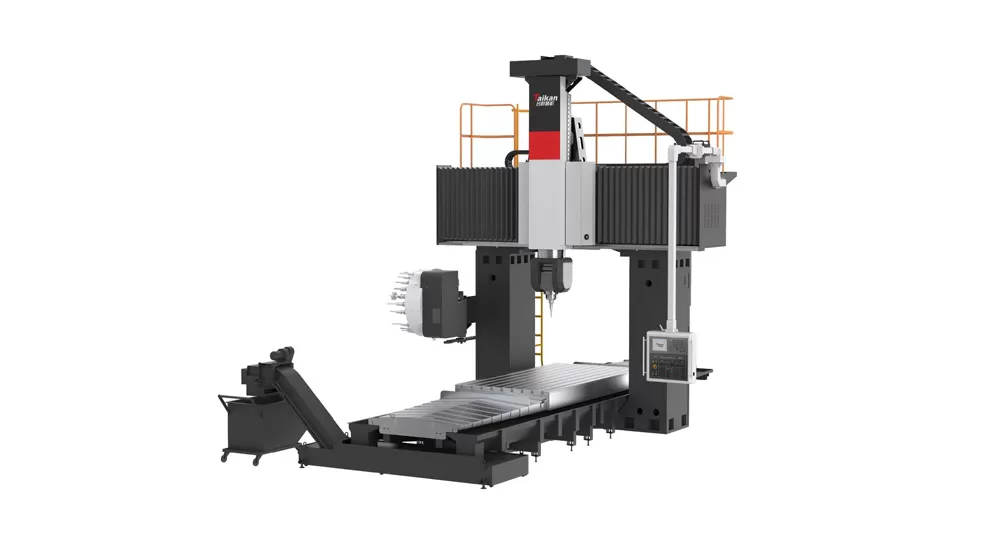

गैन्ट्री विन्यास

मशीन टेबल-मूविंग कॉन्फ़िगरेशन के साथ एक गैन्ट्री-फिक्स्ड संरचना को अपनाती है, जो कुशल काटने के संचालन के लिए इष्टतम स्थिरता प्रदान करता है।

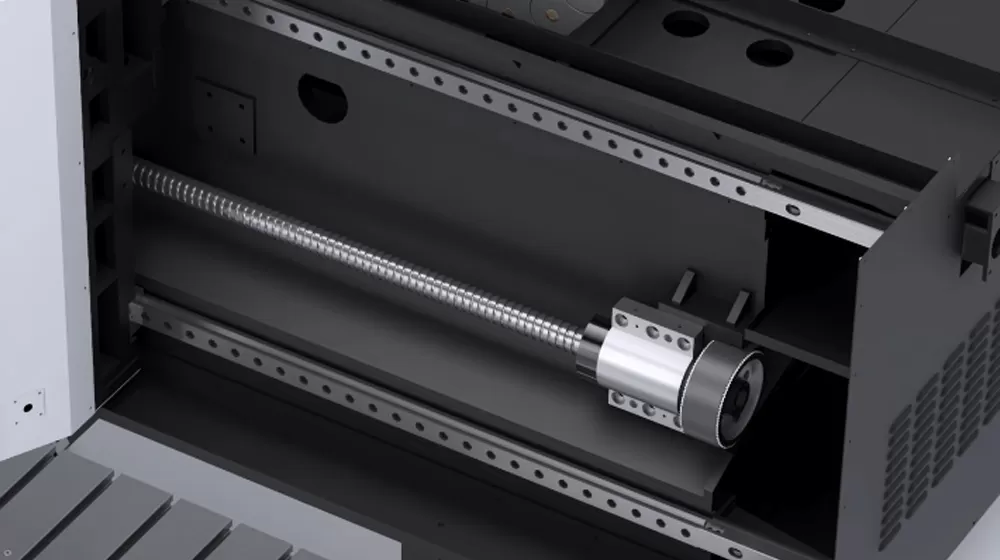

कदम गाइड रेल

बीम गाइड रेल की अवधि को एक चरण लेआउट में व्यवस्थित किया जाता है, गाइड रेल अवधि में वृद्धि और लोड-असर क्षमता में सुधार, अच्छा लोड-असर प्रदर्शन सुनिश्चित करने और मशीनिंग के दौरान स्थिर कटौती सुनिश्चित करता है।


नाइट्रोजन संतुलन

Z-अक्ष राम के वजन को संतुलित करने के लिए एक नाइट्रोजन संतुलन सिलेंडर का उपयोग करता है।


स्पिंडल इकाई

  • स्पिंडल इकाई एक zhongके ibit t70.5 5-अक्ष से जुड़ा हुआ एक/सी डबल स्विवेल मिलिंग हेड का उपयोग करता है, जो जटिल सतहों की 5-अक्ष से जुड़े मशीनिंग को प्राप्त कर सकता है।

  • उच्च परिशुद्धता एन्कोडर्स और एक हाइड्रोलिक क्लैम्पिंग प्रणाली के साथ, ए और सी अक्षों को उनके ऑपरेटिंग रेंज (सी अक्ष 360 °, एक अक्ष 110 °) के भीतर किसी भी कोण पर क्लैंप किया जा सकता है।

  • मानक 18000 आरपीएम मोटर चालित स्पिंडल, उच्च-सटीक, तेज और निरंतर काटने में सक्षम है।


गैन्ट्री विन्यास कदम गाइड रेल नाइट्रोजन संतुलन स्पिंडल इकाई

G-VU1530 5-अक्ष गैन्ट्री मशीनिंग केंद्र

मुख्य रूप से जटिल भागों, एल्यूमीनियम और इसके मिश्र धातु, साथ ही कठिन-से-मशीन सामग्री के लिए उपयोग किया जाता है। यह जटिल स्थानिक सतहों के उच्च-सटीक और उच्च-दक्षता मशीनिंग में सक्षम है।


5 अक्ष गैन्ट्री मशीनिंग केंद्र

वर्कपीस उदाहरण 1

5 अक्ष गैन्ट्री प्रकार मशीनिंग केंद्र

वर्कपीस उदाहरण 2

5 अक्ष गैन्ट्री सीएनसी मशीन

वर्कपीस उदाहरण 3

G-VU1530 5-अक्ष गैन्ट्री मशीनिंग केंद्र

मद

इकाई

G-VU1530

टिप्पणी

यात्रा

यात्रा (x-अक्ष)

मिमी

3200


काठी यात्रा (y-अक्ष)

मिमी

2700


राम यात्रा (z-अक्ष)

मिमी

1000


नाक से टेबल दूरी तक

मिमी

100 ~ 1100


स्पिंडल ओवरहैंग

मिमी

329.2


प्रभावी गैन्ट्री चौड़ाई

मिमी

2450


तालिका

तालिका आकार

मिमी

1500*3000


अधिकतम लोड

किलो

10000


टी-स्लॉट

मिमी

28


कुदाल

स्पिंडल पावर

के

30


अधिकतम गति

आर/मिनट

18000


टॉर्क आउटपुट

एनएम

72nm-s1, 85nm-s6


स्पिंडल टेपर


HSK-A63


एक-अक्ष स्विंग कोण


110 °


सी-अक्ष घूर्णन


360 °


C-अक्ष अधिकतम गति

आरपीएम

60


गति

फ़ीड दर सीमा (काटने)

मिमी/मिनट

10000/10000/10000


तेज गति (x/y/z-अक्ष)

मिमी/मिनट

15000/15000/15000


सटीकता

स्थिति सटीकता (स्केल के साथ)

मिमी

0.023/0.021/0.014

मानक फागर रैखिक पैमाने

पुनरावृत्ति (पैमाने के साथ)

मिमी

0.015/0.013/0.011

मानक फागर रैखिक पैमाने

एक-अक्ष स्थिति सटीकता


8 (vd13441)


A-अक्ष पुनरावृत्ति


4. (vd13441)


सी-अक्ष स्थिति सटीकता


8 (vd13441)


C-अक्ष पुनरावृत्ति


4. (vd13441)


अन्य

Z-अक्ष काउंटरवेट


हाइड्रोलिक नाइट्रोजन बैंकई


सीएनसी प्रणाली


एक सीमेंस

5-अक्ष एक साथ नियंत्रण

वायु आपूर्ति

प्रवाह

एल/मिनट

500


दबाव

Mpa

0.6 ~ 0.8


शीतलक टैंक क्षमता

एल

750


मशीन का आकार (LG wsh)

मिमी

7800*6100*6000


मशीन बाड़े

सेट

पूर्ण परिधि शीट धातु

कोई ऊपरी कवर नहीं


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
