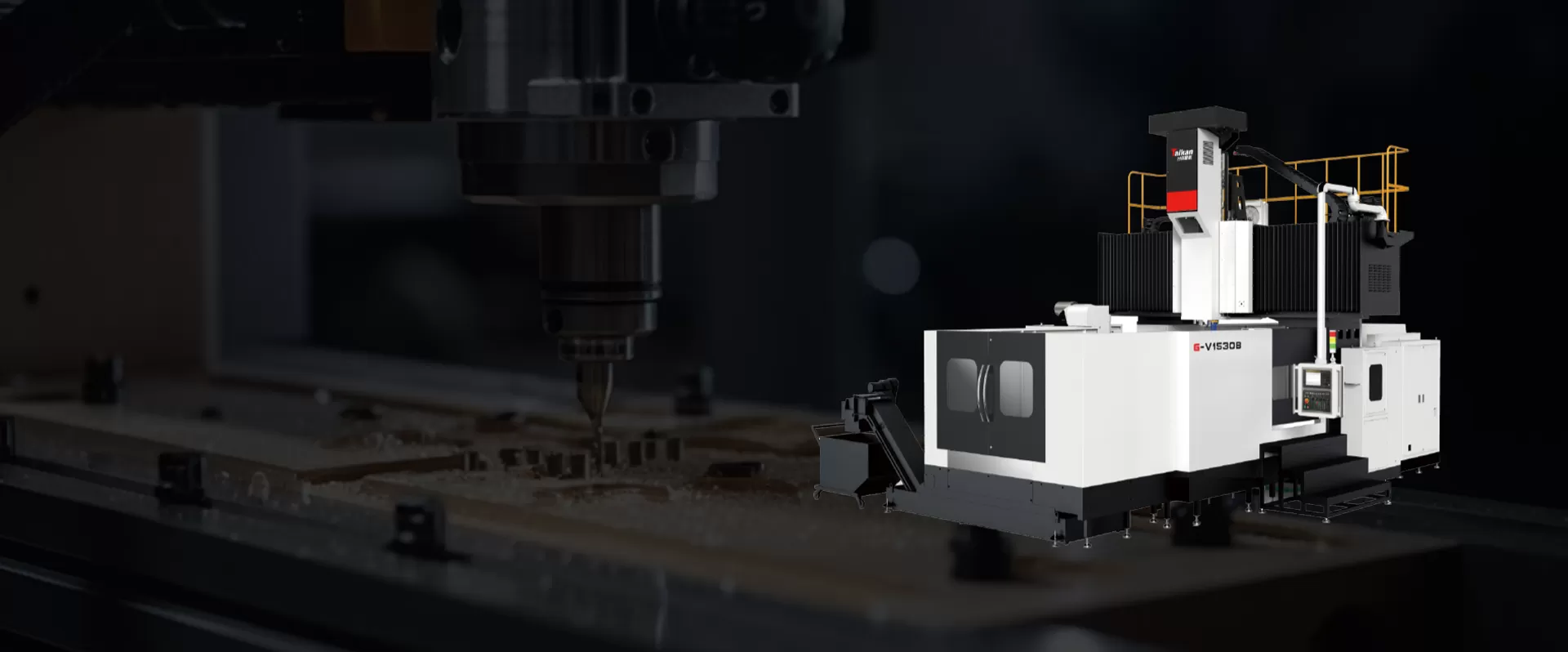

टैइकन गैन्ट्री मशीनिंग सेंटर श्रृंखलाः सटीक, दक्षता, नवाचार
टैकन गैन्ट्री मशीनिंग केंद्र श्रृंखला सटीक, दक्षता और स्थिरता, सेवा उद्योगों जैसे मोल्ड निर्माण, एयरोस्पेस, मोटर वाहन और रेल पारगमन में अधिक है।
उन्नत संरचनात्मक डिजाइन, विविध कॉन्फ़िगरेशन और पावरफुल मशीनिंग क्षमताओं के साथ, यह सात श्रृंखला प्रदान करता है, जो विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए उच्च कठोरता तीन-अक्ष और जटिल पांच-अक्ष मशीनिंग को कवर करता है।
G-R श्रृंखला (z-अक्ष बॉक्स रास्ता हार्ड रेल)
बड़े वर्कपीस मशीनिंग में एंटी-कंपन क्षमता के लिए बढ़ी हुई z-अक्ष स्थिरता
G-M श्रृंखला (चलती कॉलम)
चलती कॉलम संरचना, लंबी यात्रा, बड़े आकार के वर्कपीस मशीनिंग के लिए उपयुक्त है।
G-M-HE श्रृंखला (चलती स्तंभ और चलती बीम)
मूविंग कॉलम और मूविंग बीम का संयोजन, अल्ट्रा-बड़े परिशुद्धता वर्कपीस के लिए मशीनिंग रेंज का विस्तार करना।
G-V श्रृंखला (तीन रैखिक रेल)
उच्च गति और उच्च परिशुद्धता के लिए डिज़ाइन किया गया है, मोल्ड बनाने और सटीक भागों उत्पादन के लिए आदर्श है।
G-T श्रृंखला (z-अक्ष टी-प्रकार हार्ड रेल)
प्रबलित z-अक्ष कठोरता और कंपन प्रतिरोध, भारी-शुल्क काटने के लिए उपयुक्त।
G-VU श्रृंखला (फिक्स्ड बीम)
निश्चित बीम संरचना मशीनिंग कठोरता को बढ़ाता है, जिससे यह उच्च-परिशुद्धता पांच-अक्ष एक साथ मशीनिंग के लिए आदर्श बनाती है।
G-BU श्रृंखला (पुल प्रकार)
पुल प्रकार की गैन्ट्री संरचना असाधारण गतिशील प्रतिक्रिया प्रदान करती है, जो जटिल घुमावदार सतह मशीनिंग के लिए उपयुक्त है।
विभिन्न मशीनिंग अनुप्रयोगों के लिए उच्चतम स्थिरता और कठोरता सुनिश्चित करने के लिए, टैकन चार प्रकार के संरचनात्मक डिजाइन प्रदान करता हैः
निश्चित बीम गैन्ट्री संरचना-बीम स्थिर रहती है, उच्च-सटीक, भारी-शुल्क काटने के लिए आदर्श है।
स्तंभ गैन्ट्री संरचना-स्पिंडल एक्स-अक्ष के साथ चलता है, जो बड़े वर्कपीस की लंबी यात्रा मशीनिंग के लिए उपयुक्त है।
स्तंभ और चलती बीम गैन्ट्री संरचना-चलती कॉलम और चलती बीम का संयोजन बड़े पैमाने पर मशीनिंग के लिए अधिक लचीलापन प्रदान करता है।
पुल-प्रकार गैन्ट्री संरचना-एक अत्यधिक कठोर पुल-शैली फ्रेम, जटिल पांच-अक्ष मशीनिंग के लिए उच्च गतिशील प्रदर्शन सुनिश्चित करना।

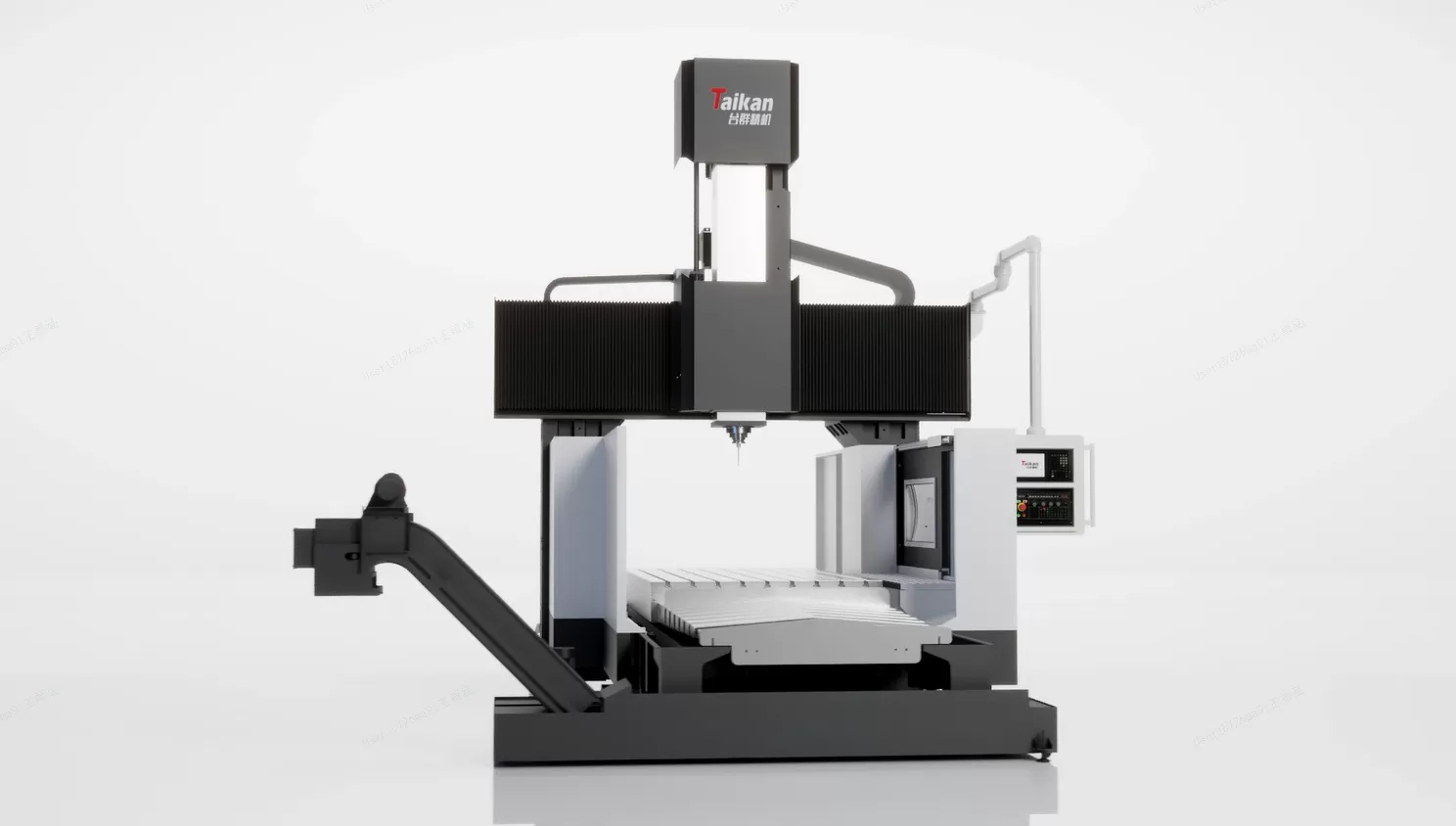

टैकन विभिन्न मशीनिंग स्थितियों में उच्च सटीकता और शक्ति दक्षता सुनिश्चित करने के लिए तीन फ़ीड ड्राइव तरीके प्रदान करता हैः
प्रत्यक्ष ड्राइव-ड्राइव मोटर सीधे गेंद स्क्रू से जोड़ती है, ट्रांसमिशन हानि को कम करता है और गतिशील प्रतिक्रिया में सुधार, सटीक मशीनिंग के लिए आदर्श है।
बेल्ट ड्राइव-सिंक्रोनस बेल्ट गेंद को चलाता है, विभिन्न सामान्य मशीनिंग अनुप्रयोगों के लिए सुचारू संचालन सुनिश्चित करता है।
गियरबॉक्स ड्राइव-एक गियर कमी प्रणाली उच्च टॉर्क आउटपुट प्रदान करता है, भारी शुल्क काटने और बड़े वर्कपीस मशीनिंग के लिए एकदम सही है।

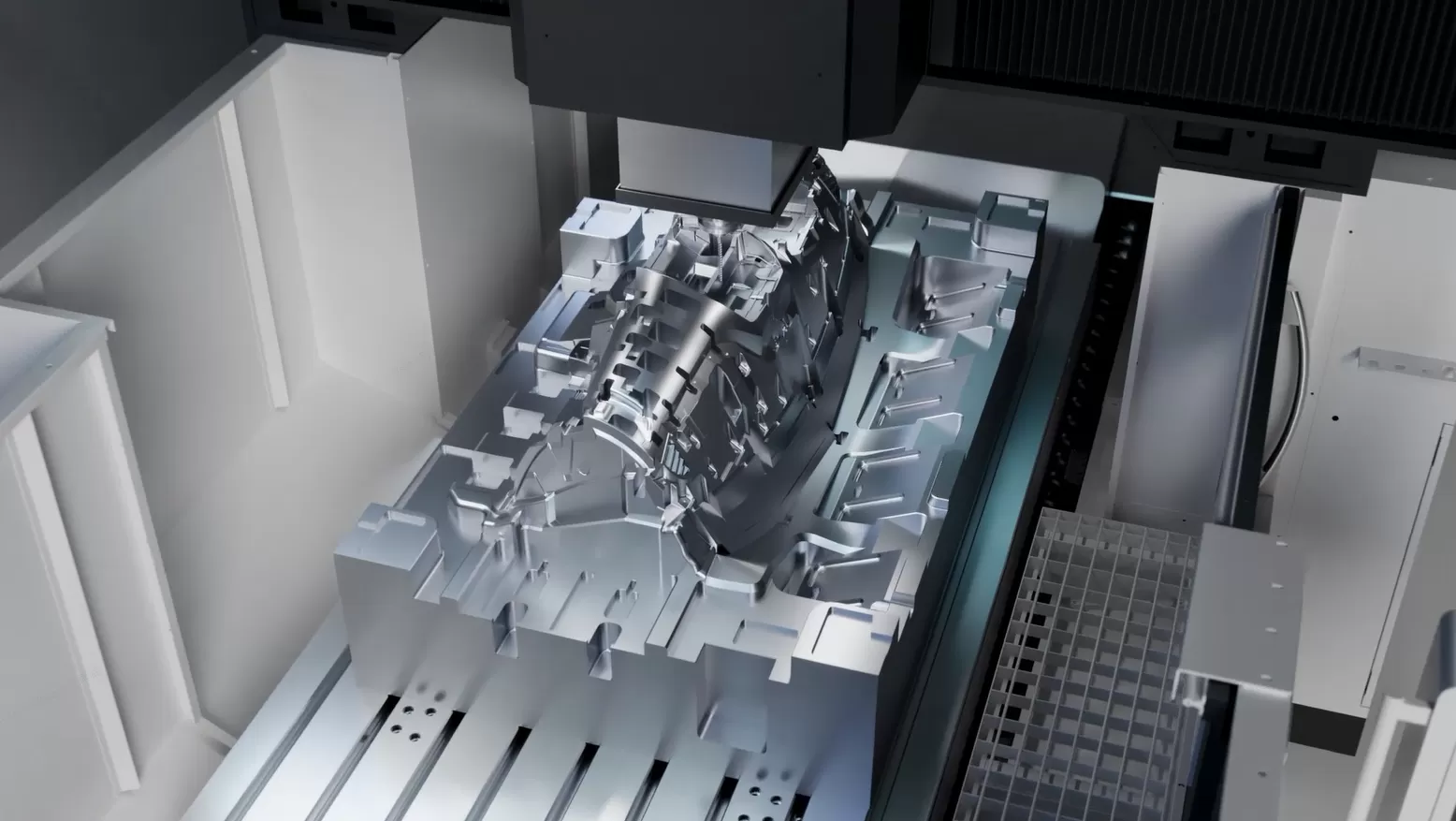

Z-अक्ष (स्पिंडल हेडस्टॉक) विभिन्न मशीनिंग आवश्यकताओं के अनुरूप तीन कॉन्फ़िगरेशन में उपलब्ध हैः
रैखिक रेल-उच्च गति परिशुद्धता मोल्ड मशीनिंग के लिए उपयुक्त है।
टी-टाइप हार्ड रेल-जेड-अक्ष कठोरता और स्थिरता में सुधार करता है, जो भारी शुल्क काटने के लिए आदर्श है।
बॉक्स वे हार्ड रेल-कंपन प्रतिरोध और लोड क्षमता को बढ़ाता है, जिससे यह उच्च कठोरता आवश्यकताओं के साथ बड़े वर्कपीस को मशीनिंग के लिए आदर्श बनाता है।
इसके अतिरिक्त, सभी z-अक्ष विन्यास एक नाइट्रोजन संतुलन प्रणाली से लैस हैं, प्रभावी रूप से स्पिंडल वजन को कम करने, सर्वो सिस्टम जीवनकाल में वृद्धि, और मशीनिंग सटीकता में सुधार करते हैं।

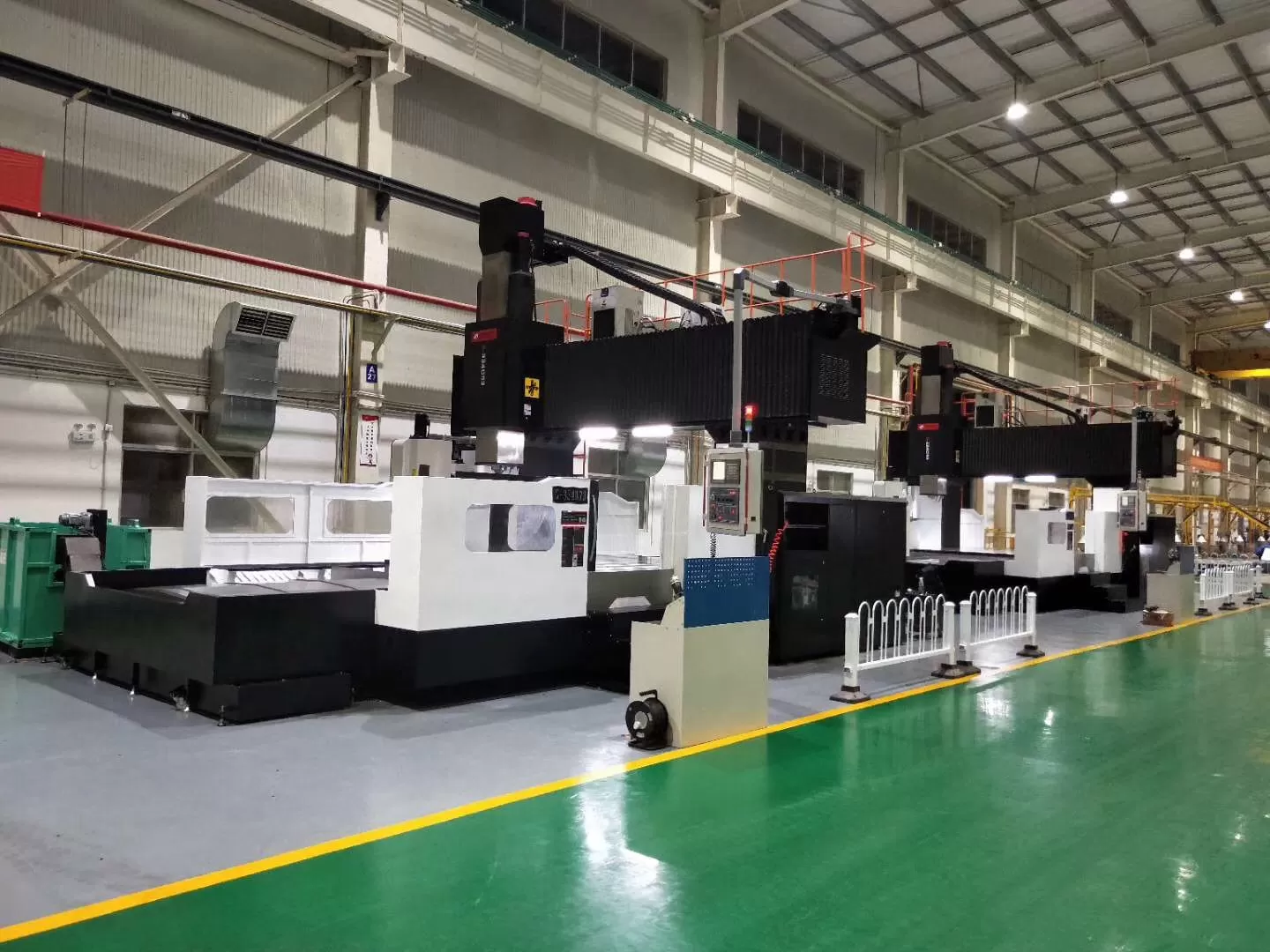

मशीनिंग आवश्यकताओं की एक विस्तृत श्रृंखला को समायोजित करने के लिए, टैकन छह स्पिंडल हेड कॉन्फ़िगरेशन प्रदान करता हैः
प्रत्यक्ष-ड्राइव स्पिंडल-उच्च गति और सटीकता, सटीक भाग मशीनिंग के लिए उपयुक्त।
इलेक्ट्रिक स्पिंडल-लो शोर और हाई-स्पीड ऑपरेशन, हाई-फिनिश मशीनिंग के लिए एकदम सही है।
बेल्ट स्पिंडल-स्थिर संचालन, विभिन्न मशीनिंग स्थितियों के लिए अनुकूलत।
भारी शुल्क काटने अनुप्रयोगों के लिए गियर स्पिंडल-उच्च टॉर्क आउटपुट
पूरी तरह से स्वचालित 90 ° हेड-पांच-फेस मशीनिंग को सक्षम बनाता है, एक ही सेटअप में कई सतहों को पूरा करके मशीनिंग लचीलेपन और दक्षता में सुधार करता है।
फोर्क-प्रकार दोहरी-स्विंग मिलिंग हेड-मल्टी-एंगल स्थिति या पांच-अक्ष एक साथ मशीनिंग, जटिल आकार के वर्कपीस और उच्च-सटीक बड़े मोल्ड मशीनिंग के लिए आदर्श है।
