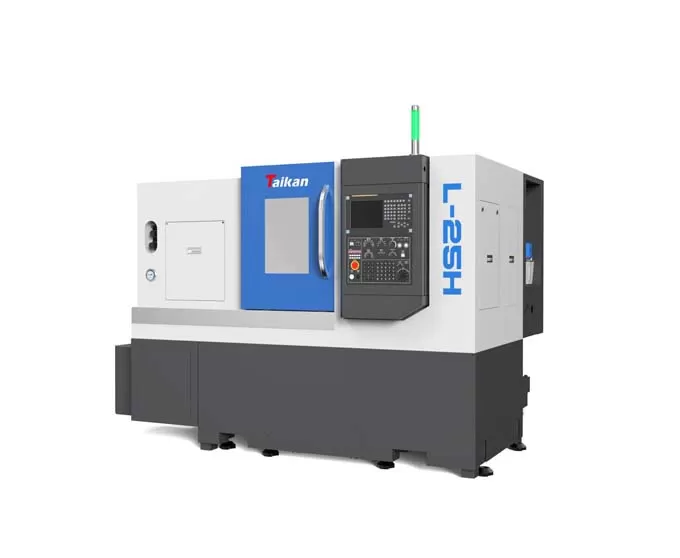

L-25H उच्च परिशुद्धता cnc क्षैतिज लाथ

शक्तिशाली प्रौद्योगिकी, कई कार्य एक क्लैम्पिंग व्यक्तिगत बाजार निर्माण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रसंस्करण को पूरा कर सकता है।

संपर्क

L-25H उच्च परिशुद्धता cnc क्षैतिज लाथ की विशेषता

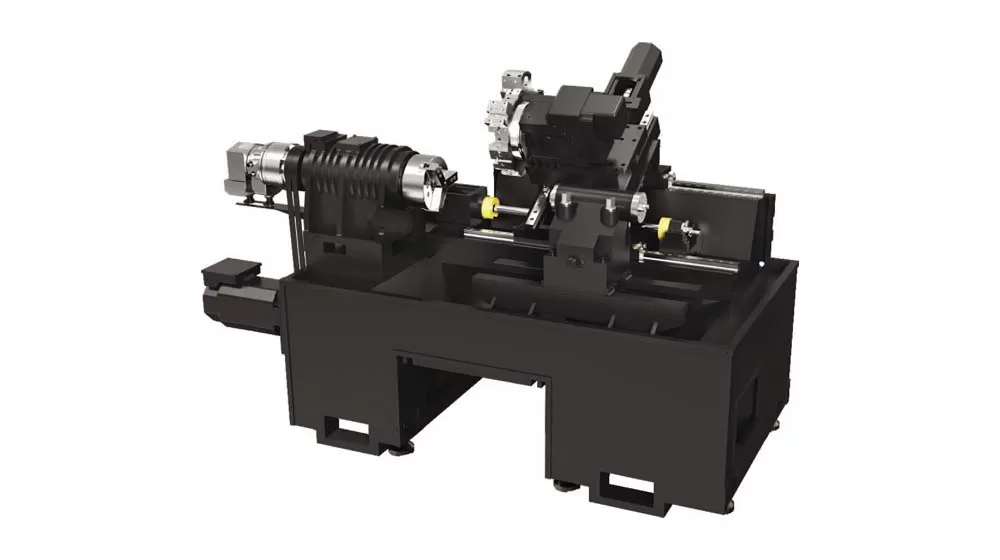

समग्र

  • 30 ° समग्र झुका बिस्तर, कॉम्पैक्ट संरचना, उच्च कठोरता, चिकनी चिप हटाने, आसान संचालन, आदि के साथ;

  • पूरी तरह से संलग्न सुरक्षा, स्वचालित चिप हटाने, स्वचालित चिकनाई और स्वचालित शीतलन.


गाइड रेल

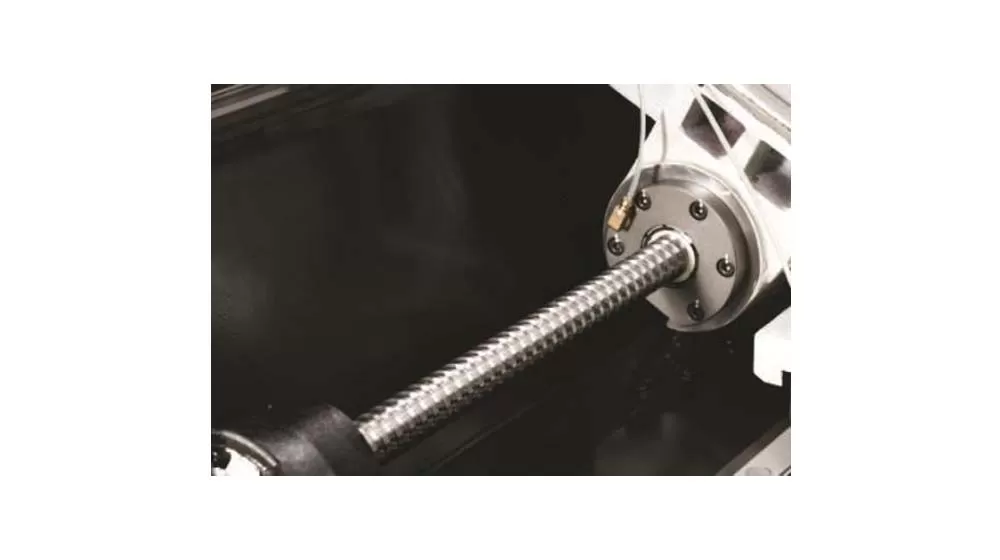

गाइड रेल प्रकार रोलिंग गाइड रेल है, और ड्राइविंग घटक एक उच्च गति मूक गेंद स्क्रू को गोद लेता है, जिसमें उच्च गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता के लाभ हैं।

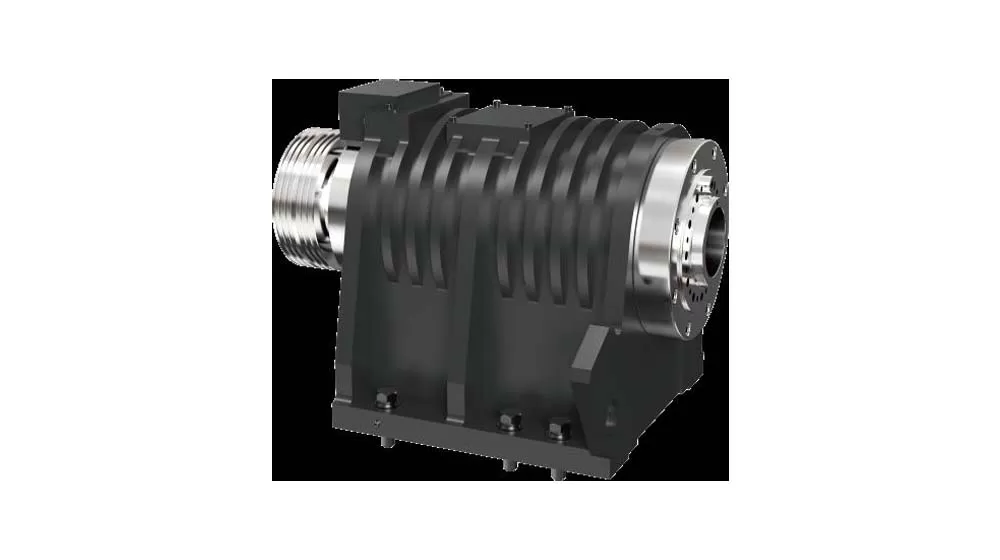

कुदाल

  • स्पिंडल गति सीमा 0-6000r/min है।

  • स्पिंडल के सामने समर्थन एक ट्रिपल उच्च-सटीक कोणीय संपर्क गेंद असर को गोद लेता है, और रियर समर्थन एक डबल उच्च-सटीक कोणीय संपर्क गेंद असर को गोद लेता है, जो अक्षीय और रेडियल काटने की आवश्यकता और उच्च गति आवश्यकताओं को पूरा करता है।

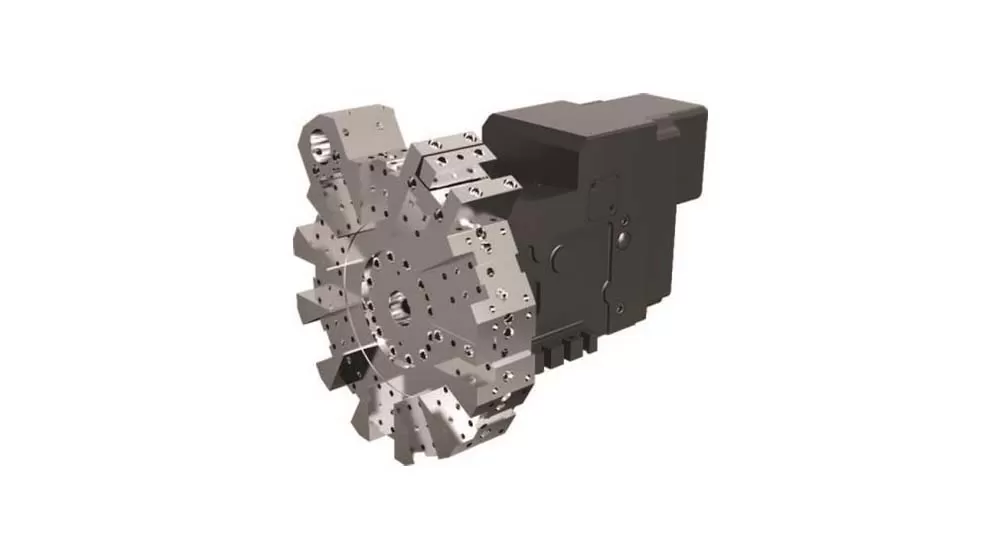

औज़ार

यह मशीन उपकरण सर्वो टूल बुर्ज को गोद लेता है, जिसमें तेजी से उपकरण बदलने की गति और उच्च विश्वसनीयता है।


समग्र गाइड रेल कुदाल औज़ार

L-25H उच्च परिशुद्धता cnc क्षैतिज लाथ

यह जटिल भागों के प्रसंस्करण की जरूरतों को पूरा कर सकता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, और विशेष रूप से ऑटोमोटिव पार्ट्स निर्माताओं द्वारा पसंद किया जाता है।


सीएनसी क्षैतिज लाथ

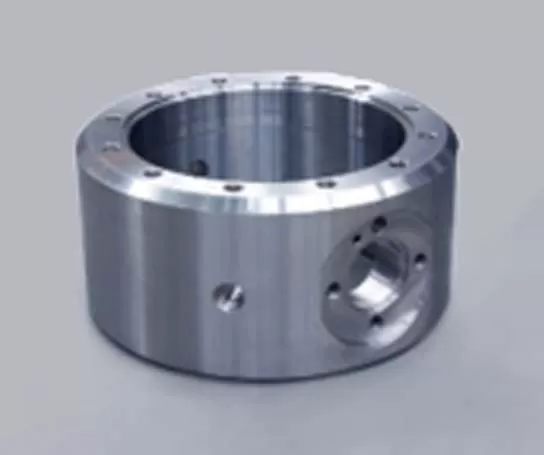

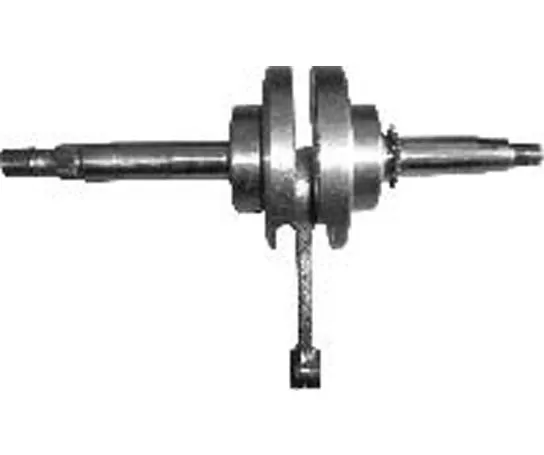

वर्कपीस उदाहरण 1

क्षैतिज लाथ

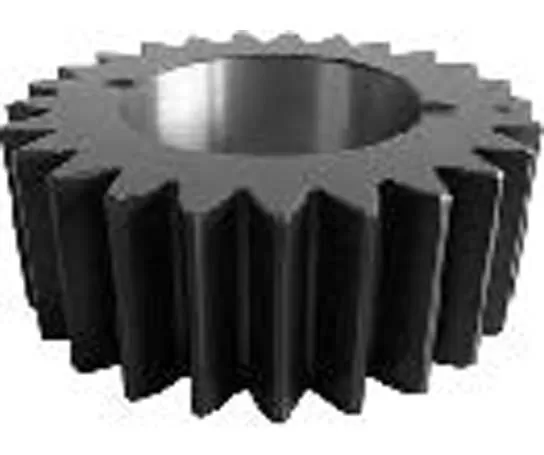

वर्कपीस उदाहरण 2

सीएनसी क्षैतिज लैथ मशीन

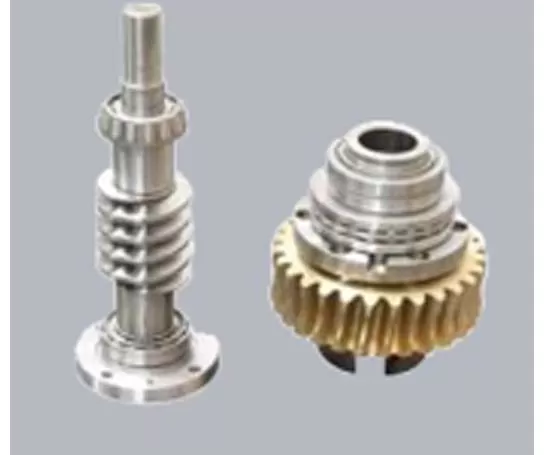

वर्कपीस उदाहरण 3

क्षैतिज cnc लैथ मशीन

वर्कपीस उदाहरण 4

L-25H उच्च-परिशुद्धता cnc क्षैतिज लाथा

नाम

इकाई

L-25H

टिप्पणी

मशीनिंग रेंज

बिस्तर पर स्विंग व्यास

मिमी

PiM-500


अधिकतम मशीनिंग व्यास (शाफ्ट/डिस्क)

मिमी

-200/-200


अधिकतम मशीनिंग लंबाई

मिमी

450


अधिकतम बार व्यास

मिमी

Piw45


यात्रा

एक्स-अक्ष यात्रा

मिमी

140


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


Z-अक्ष यात्रा

मिमी

500


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


कुदाल

आउटपुट पावर (s1/s6)

के

7.5/11


अंतस फार्म


A2-5


स्पिंडल गति

आर/मिनट

0-6000


छेद व्यास के माध्यम से स्पिंडल

मिमी

मृत्यु


चख

हाइड्रोलिक तीन-जबड़े चक

इंच

6

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

ई-70/100

वैकल्पिक

टेलस्टॉक आस्तीन छेद टेपर

मोर्स

#4

लाइव टॉप

गति

तेज गति (x अक्ष)

एम/मिनट

30


तेज गति (z अक्ष)

एम/मिनट

30


फीड की गति को कम करना

मिमी/मिनट

1 ~ 8000


उपकरण धारक

उपकरण क्षमता

टी

12


उपकरण अनुक्रमण समय

सेकंड/बिट

0.5


उपकरण का आकार

मिमी

25 '25


अधिकतम बोरिंग उपकरण व्यास

मिमी

40


सटीकता

स्थिति सटीकता (x अक्ष)

मिमी

0.006


स्थिति सटीकता (z अक्ष)

मिमी

0.008


पुनरावृत्ति (x अक्ष)

मिमी

0.004


पुनरावृत्ति (z अक्ष)

मिमी

0.004


अन्य

उपकरण क्षमता

केवा

12


शीतलक टैंक क्षमता

एल

150


मशीन का आकार

मिमी

2500*1700*1680

मैनुअल चिप हटाने कूलेंट टैंक

वजन [संपादित करें]

किलो

3400



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

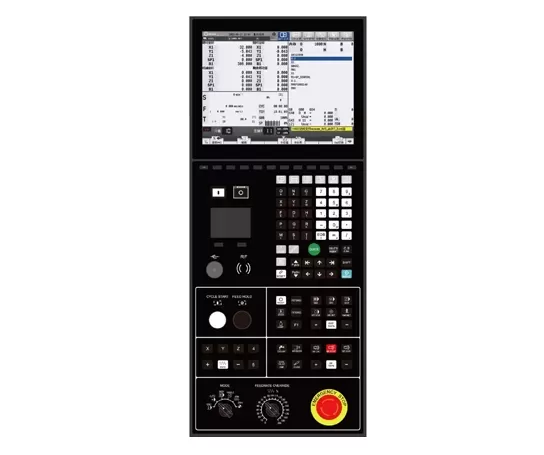

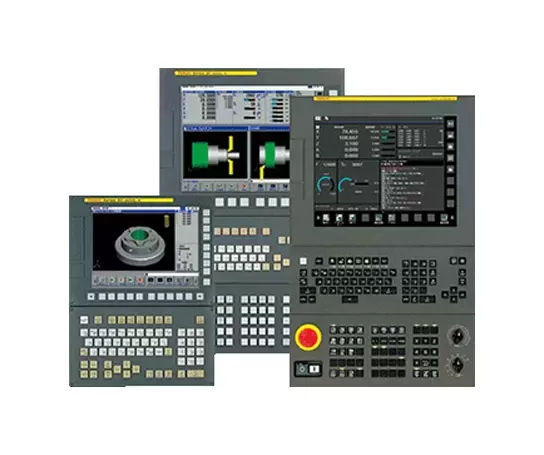

नियंत्रण और सॉफ्टवेयर

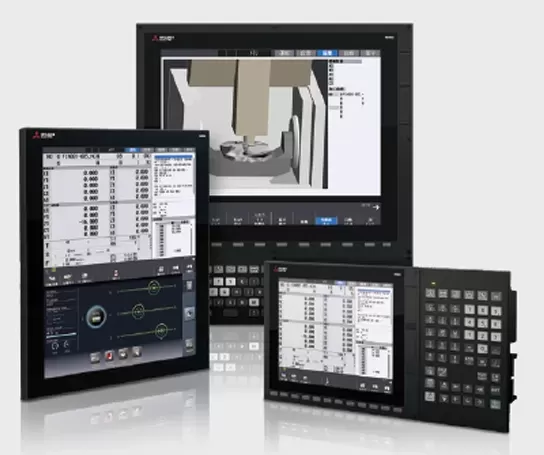

मित्सुबिशी

मित्सुबिशी

फुफुक

फुफुक

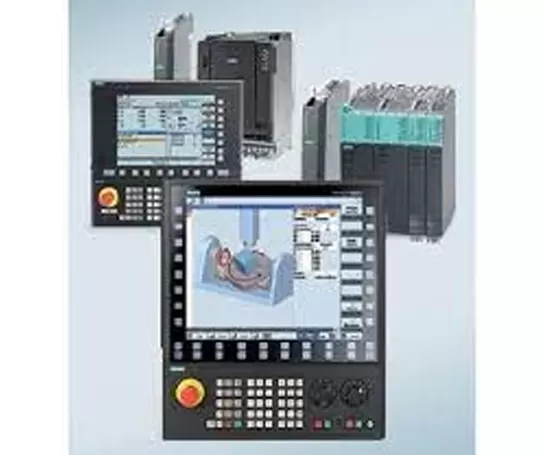

सीमेंस

सीमेंस

सिंटेक

सिंटेक
