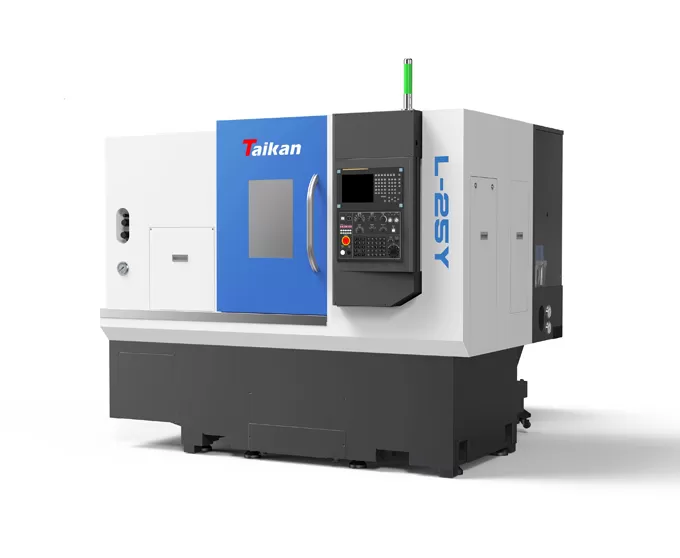

L-25Y उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

उच्च कठोरता, उच्च स्थिरता, उच्च भार वहन क्षमता


संपर्क

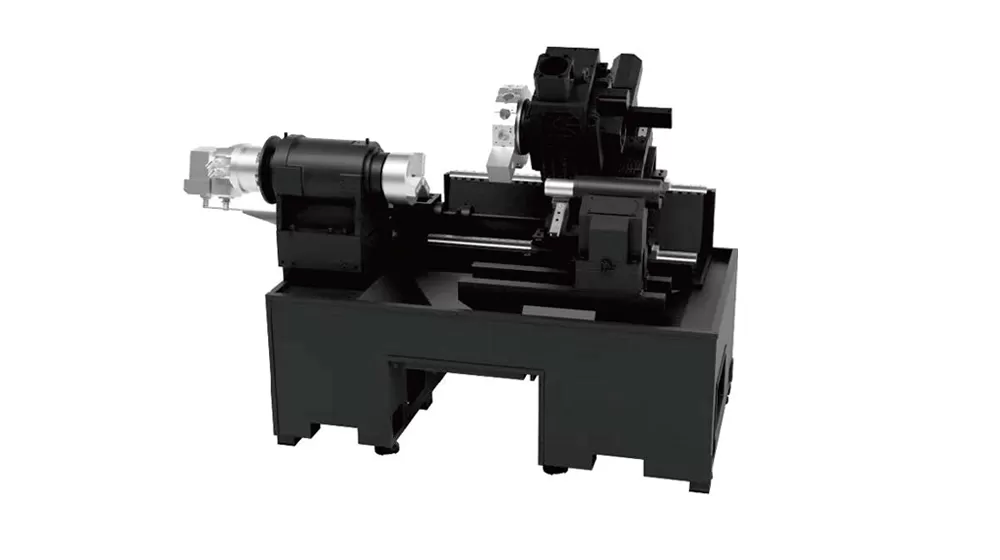

L-25Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

समग्र

मशीन पूरी तरह से सुरक्षा के लिए संलग्न है, स्वचालित चिप हटाने, लुब्रिकेशन और कूलिंग सिस्टम के साथ। प्रमुख घटकों को उच्च गुणवत्ता वाले रेसिन रेत मोल्ड्स और उच्च-शक्ति वाली कास्ट आयरन सामग्री का उपयोग करके डाला जाता है, जो मशीन के लिए उच्च कठोरता और स्थिर परिशुद्धता प्रदान करता है।


गाइड रेल

गाइड रेल रोलिंग प्रकार के होते हैं, और ड्राइव घटक उच्च गति, शांत गेंद शिकंजा का उपयोग करते हैं, तेज गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता प्रदान करते हैं।


कुदाल

इस मशीन उपकरण की मुख्य ड्राइव प्रणाली उच्च प्रदर्शन, उच्च गति यांत्रिक स्पिंडल बेल्ट ड्राइव को गोद लेती है, और स्पिंडल स्पीड रेंज 0-6000r/मिनट है। स्पिंडल के सामने समर्थन तीन कोणीय संपर्क बॉल बीयरिंग को गोद लेता है, और रियर समर्थन अक्षीय और रेडियल काटने बल असर आवश्यकताओं को पूरा करने के लिए दो कोणीय संपर्क बॉल बीयरिंग को अपनाता है।


औज़ार

एक BMt45 संचालित टूल बुर्ज से लैस है, जिसमें तेज उपकरण बदलने की गति और उच्च विश्वसनीयता शामिल है।

समग्र गाइड रेल कुदाल औज़ार

L-25Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।


सीएनसी लाथ निर्माता

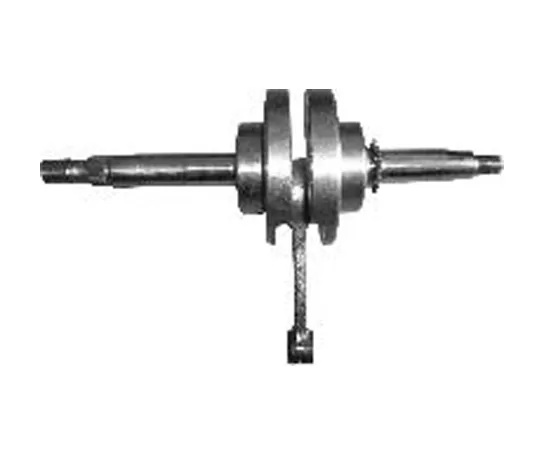

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

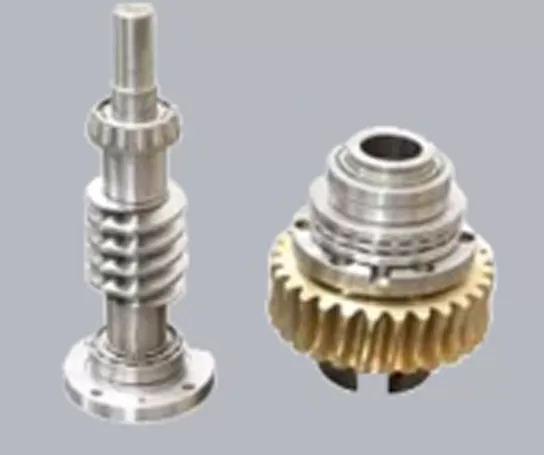

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

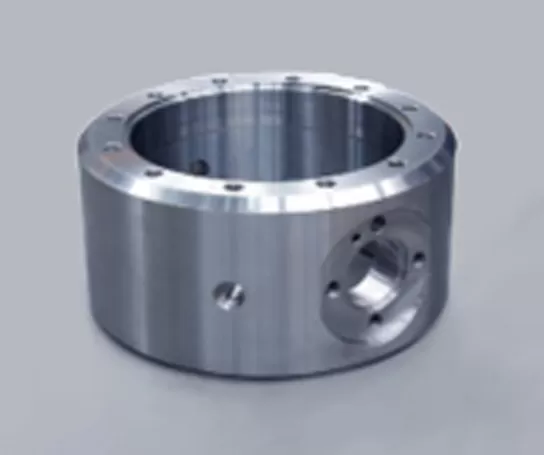

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-25Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लेथे

मद

इकाई

L-25Y

टिप्पणी

प्रसंस्करण रेंज

अधिकतम रोटेशन व्यास

मिमी

-


अधिकतम प्रसंस्करण व्यास (अक्ष/प्लेट)

मिमी

-ए-300/-ए-350


अधिकतम प्रसंस्करण लंबाई

मिमी

330


अधिकतम बार व्यास

मिमी


यात्रा

एक्स-अक्ष यात्रा

मिमी

190


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


वाई-अक्ष यात्रा

मिमी

100 (0.5)


वाई-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


Z-अक्ष यात्रा

मिमी

400


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


कुदाल

आउटपुट पावर (s1/s6)

के

7.5/11


अंतस फार्म


A2-5


स्पिंडल रोटरी गति

आर/मिनट

0-6000


छेद व्यास

मिमी

Pe67


चख

हाइड्रोलिक 3-जबड़े चक

इंच

6

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

ई-70/100

वैकल्पिक

टेलस्टॉक आस्तीन टपर टपर छेद

मोर्स

#4

लाइव सेंटर

गति

एक्स-अक्ष तीव्र गति

एम/मिनट

30


वाई-अक्ष तीव्र गति

एम/मिनट

10


Z-अक्ष तीव्र गति

एम/मिनट

30


फ़ीड दर में कटौती

मिमी/मिनट

1-8000


उपकरण धारक

उपकरण क्षमता

टी

12


पावर हेड मोटर पावर/स्टाल टॉर्क

के

2.7kw/12-46n

ईआई एस 12/4000-बी

शक्ति उपकरण की अधिकतम गति

आर/मिनट

4000


उपकरण धारक विनिर्देशों

मिमी

BMt45


उपकरण धारक विनिर्देशों को बदलना

मिमी

25 × 25


अधिकतम उबाऊ उपकरण होलव्यास

मिमी

एक्सन 32


उपकरण धारक प्रसंस्करण क्षमता

शक्ति उपकरण की अधिकतम मिलिंग क्षमता


मिलिंग कटर व्यास × मिलिंग गहराई x फ़ीड f 20 मिमी × 10 मिमी × 40 (मिमी/मिनट)

45 स्टील

शक्ति उपकरण की अधिकतम ड्रिलिंग क्षमता


ड्रिल व्यास × फ़ीड दर Pe14 (मिमी) × 0.15 (मिमी/r)

45 स्टील

पावर टूल की अधिकतम टैपिंग क्षमता


एम 10 × 1.5

45 स्टील

सटीकता

X अक्ष स्थिति सटीकता

मिमी

0.006


Y अक्ष स्थिति सटीकता

मिमी

0.02


Z अक्ष स्थिति सटीकता

मिमी

0.006


सी अक्ष स्थिति सटीकता

चाप सेक

51


X अक्ष पुनरावृत्ति

मिमी

0.004


Y अक्ष पुनरावृत्ति

मिमी

0.005


Z अक्ष पुनरावृत्ति

मिमी

0.004


C अक्ष पुनरावृत्ति

चाप सेक

20


अन्य

बिजली आपूर्ति क्षमता

केवा

25


शीतलक की मात्रा

एल

150


आयाम

मिमी

2500*3100*2100


कुल वजन

किलो

3800



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
