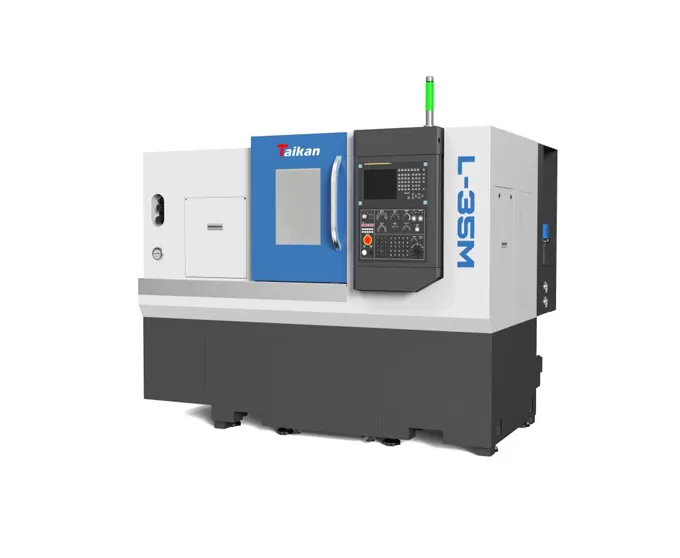

L-35M उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

उच्च कठोरता, उच्च स्थिरता, उच्च भार वहन क्षमता


संपर्क

L-35M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

समग्र

मशीन एक एकीकृत मशीन, विद्युत और हाइड्रोलिक डिजाइन को 30 ° स्लेंट बेड संरचना के साथ अपनाती है। यह कॉम्पैक्ट, अत्यधिक कठोर है, चिकनी चिप हटाने की अनुमति देता है, और संचालित करना आसान है।


गाइड रेल

गाइड रेल रोलिंग प्रकार के होते हैं, और ड्राइव घटक उच्च गति, शांत गेंद शिकंजा का उपयोग करते हैं, तेज गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता प्रदान करते हैं।


कुदाल

स्पिंडल स्पीड रेंज 0-4000 आरपीएम है। स्पिंडल को उच्च-सटीक कोणीय संपर्क बॉल बीयरिंग (सामने और पीछे) के संयोजन द्वारा समर्थित किया जाता है, अक्षीय और रेडियल काटने बल आवश्यकताओं को पूरा करता है।


उपकरण बुर्ज

सी-अक्ष अनुक्रमण स्पिंडल और हाइड्रोलिक ब्रेक सहायता के साथ संयुक्त, यह सेटअप 3-अक्ष लिंकेज को सक्षम बनाता है और उच्च दक्षता, सटीकता के साथ मिलिंग, ड्रिलिंग और दोहन जैसे कार्यों का समर्थन करता है। और स्थिर प्रदर्शन।


समग्र गाइड रेल कुदाल उपकरण बुर्ज

L-35M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

सीएनसी लाथ निर्माता

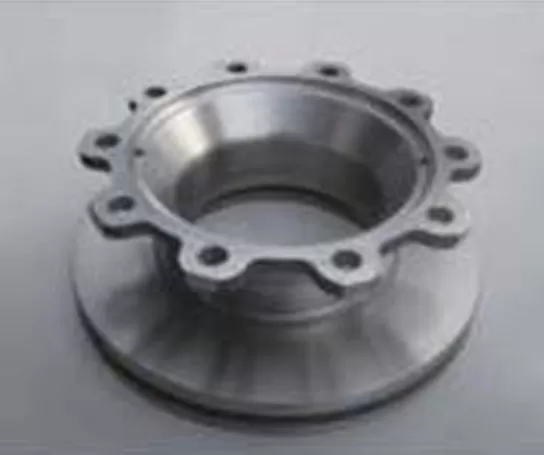

वर्कपीस उदाहरण 150304

सीएनसी लैथ फैक्टरी

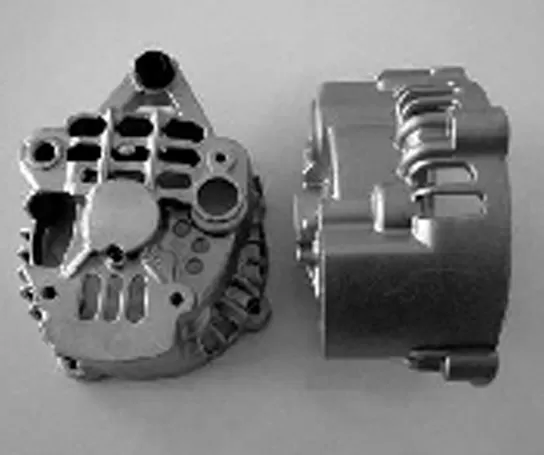

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-35M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लेथे

मद

इकाई

L-35M

टिप्पणी

प्रसंस्करण रेंज

अधिकतम रोटेशन व्यास

मिमी

-


अधिकतम प्रसंस्करण व्यास (अक्ष/प्लेट)

मिमी

-ए-300/-ए-350


अधिकतम प्रसंस्करण लंबाई

मिमी

400


अधिकतम बार व्यास

मिमी


यात्रा

एक्स-अक्ष यात्रा

मिमी

190


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.5/7.2


Z-अक्ष यात्रा

मिमी

430


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.5/7.2


कुदाल

आउटपुट पावर (s1/s6)

के

7.5/11


अंतस फार्म


A2-6


स्पिंडल रोटरी गति

आर/मिनट

0-4000


छेद व्यास

मिमी


चख

हाइड्रोलिक 3-जबड़े चक

इंच

8

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

70/100

वैकल्पिक

टेलस्टॉक आस्तीन टपर टपर छेद

मोर्स

#4

लाइव सेंटर

गति

एक्स-अक्ष तीव्र गति

एम/मिनट

30


Z-अक्ष तीव्र गति

एम/मिनट

30


फ़ीड दर में कटौती

मिमी/मिनट

1 ~ 8000


उपकरण धारक

उपकरण क्षमता

टी

12


सिर मोटर पावर/स्टाल टॉर्क

के

2.2/12


मिलिंग उपकरण अधिकतम गति

आर/मिनट

3000


मिलिंग उपकरण हैंडल विनिर्देश

मिमी

BMt45


उपकरण धारक विनिर्देश बदलना

मिमी

25 × 25


अधिकतम बोरिंग उपकरण व्यास

मिमी

एक्सन 32


सटीकता

X अक्ष स्थिति सटीकता

मिमी

0.006


Z अक्ष स्थिति सटीकता

मिमी


सी अक्ष स्थिति सटीकता

चाप सेक

51


X अक्ष पुनरावृत्ति

मिमी

0.004


Z अक्ष पुनरावृत्ति

मिमी

0.004


C अक्ष पुनरावृत्ति

चाप सेक

20”


अन्य

बिजली आपूर्ति क्षमता

केवा

25


शीतलक की मात्रा

एल

150


आयाम

मिमी

2300*1880*1800


कुल वजन

किलो

3600



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
