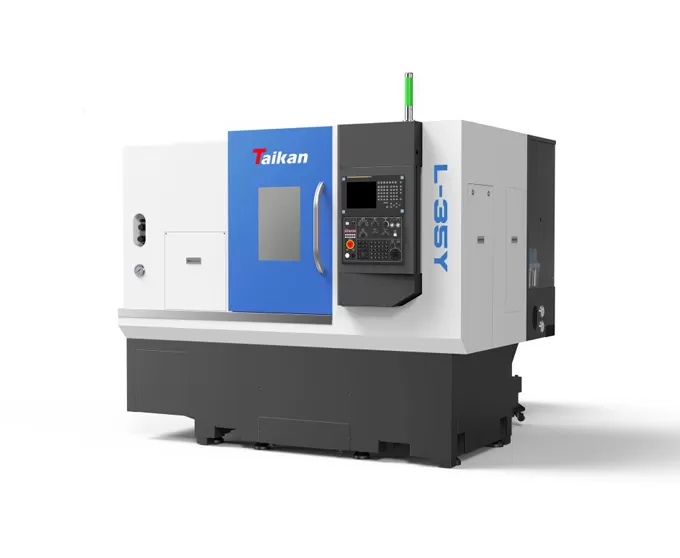

L-35Y उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

उच्च कठोरता, उच्च स्थिरता, उच्च भार वहन क्षमता

संपर्क

L-35Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

समग्र

मशीन में मशीनरी, बिजली और हाइड्रोलिक्स का एक एकीकृत लेआउट है, और एक समग्र झुकाव बिस्तर, जिसमें कॉम्पैक्ट संरचना, उच्च कठोरता, चिकनी चिप हटाने और आसान संचालन के लाभ हैं।


गाइड रेल

गाइड रेल रोलिंग प्रकार के होते हैं, और ड्राइव घटक उच्च गति, शांत गेंद शिकंजा का उपयोग करते हैं, तेज गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता प्रदान करते हैं।


कुदाल

इस मशीन की मुख्य संचरण प्रणाली उच्च-प्रदर्शन, उच्च-टॉर्क स्पिंडल ट्रांसमिशन को गोद लेती है, 0-4000r/मिनट की स्पिंडल गति सीमा के साथ।


औज़ार

यह मशीन BMt55 संचालित बुर्ज (y-अक्ष सहित) को गोद लेती है, जिसमें तेज उपकरण बदलने की गति और उच्च विश्वसनीयता है; यह मिलिंग जरूरतों को पूरा करने के लिए अक्षीय और रेडियल संचालित टूल धारकों से लैस है।


समग्र गाइड रेल कुदाल औज़ार

L-35Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।


सीएनसी लाथ निर्माता

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-35Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ के विनिर्देश

मद

इकाई

L-35Y

टिप्पणी

प्रसंस्करण रेंज

अधिकतम रोटेशन व्यास

मिमी

-


अधिकतम प्रसंस्करण व्यास (अक्ष/प्लेट)

मिमी

-ए-300/-ए-350


अधिकतम प्रसंस्करण लंबाई

मिमी

330


अधिकतम बार व्यास

मिमी


यात्रा

एक्स-अक्ष यात्रा

मिमी

200


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


वाई-अक्ष यात्रा

मिमी

100 (0.5)


वाई-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


Z-अक्ष यात्रा

मिमी

400


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


कुदाल

आउटपुट पावर (s1/s6)

के

11/15


अंतस फार्म


A2-6


स्पिंडल रोटरी गति

आर/मिनट

0-4000


छेद व्यास

मिमी


चख

हाइड्रोलिक 3-जबड़े चक

इंच

8

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

70/100

वैकल्पिक

टेलस्टॉक आस्तीन टपर टपर छेद

मोर्स

#4

लाइव सेंटर

गति

एक्स-अक्ष तीव्र गति

एम/मिनट

30


वाई-अक्ष तीव्र गति

एम/मिनट

10


Z-अक्ष तीव्र गति

एम/मिनट

30


फ़ीड दर में कटौती

मिमी/मिनट

1 ~ 8000


उपकरण धारक

उपकरण क्षमता

टी

12


सिर मोटर पावर/स्टाल टॉर्क

के

2.7/12-46

ईआई एस 12/4000-बी

मिलिंग उपकरण अधिकतम गति

आर/मिनट

4000


मिलिंग उपकरण हैंडल विनिर्देश

मिमी

बीएमटी55


उपकरण धारक विनिर्देश बदलना

मिमी

25 × 25

अधिकतम बोरिंग उपकरण व्यास

मिमी

एक्सन 32


सटीकता

X अक्ष स्थिति सटीकता

मिमी

0.006


Y अक्ष स्थिति सटीकता

मिमी

0.02


Z अक्ष स्थिति सटीकता

मिमी

0.006


सी अक्ष स्थिति सटीकता

चाप सेक

51


X अक्ष पुनरावृत्ति

मिमी

0.004


Y अक्ष पुनरावृत्ति

मिमी

0.005


Z अक्ष पुनरावृत्ति

मिमी

0.004


C अक्ष पुनरावृत्ति

चाप सेक

20”


अन्य

बिजली आपूर्ति क्षमता

केवा

30


शीतलक की मात्रा

एल

250


आयाम

मिमी

2400*1770*2010


कुल वजन

किलो

3800



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
