Name: L-45H उच्च परिशुद्धता cnc क्षैतिज लाथ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

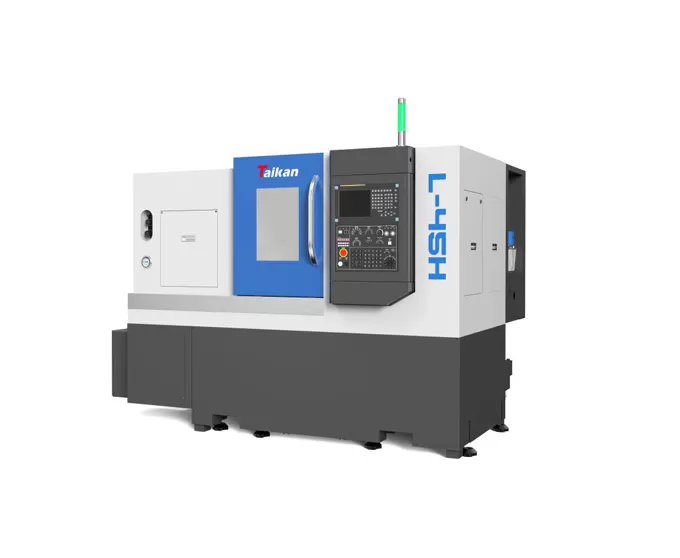

L-45H उच्च परिशुद्धता cnc क्षैतिज लाथ

शक्तिशाली तकनीक, कई कार्य

एक क्लैपिंग व्यक्तिगत बाजार निर्माण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रसंस्करण को पूरा कर सकता है।

L-45H उच्च परिशुद्धता cnc क्षैतिज लाथ की विशेषता

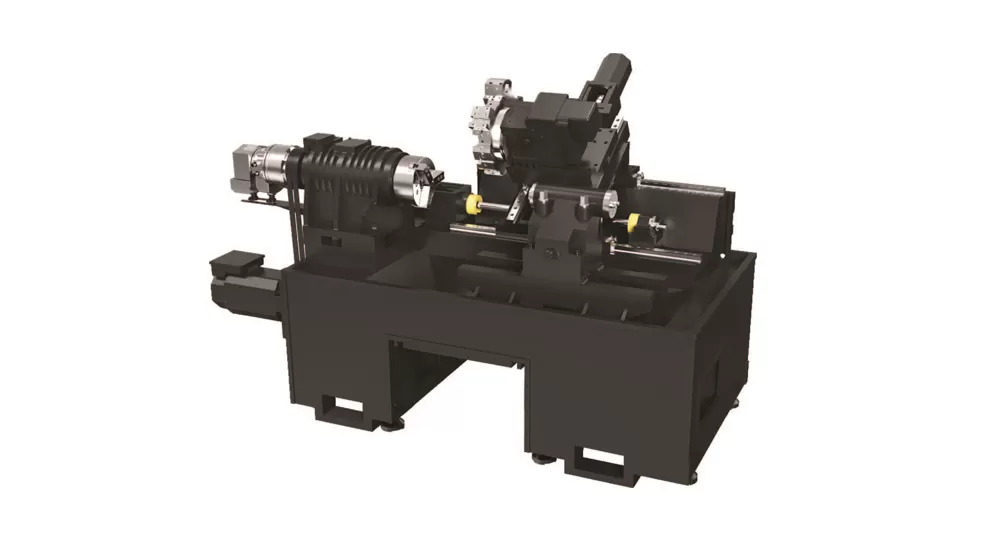

समग्र

30 ° समग्र झुकाव वाले बिस्तर में कॉम्पैक्ट संरचना, उच्च कठोरता, चिकनी चिप हटाने और सुविधाजनक संचालन के फायदे हैं;
मशीन उपकरण पूरी तरह से सुरक्षा, स्वचालित चिप हटाने, स्वचालित चिकनाई और स्वचालित शीतलन के लिए संलग्न है।

कुदाल

स्पिंडल गति सीमा 0-2800r/मिनट है।
स्पिंडल के सामने समर्थन डबल-पंक्ति बेलनाकार रोलर बीयरिंग और दो-लिंक उच्च-परिशुद्धता कोणीय संपर्क बॉल बीयरिंग, और रियर सपोर्ट अक्षीय और रेडियल कटिंग बल असर आवश्यकताओं को पूरा करने के लिए डबल-पंक्ति बेलनाकार रोलर बीयरिंग को अपनाता है।

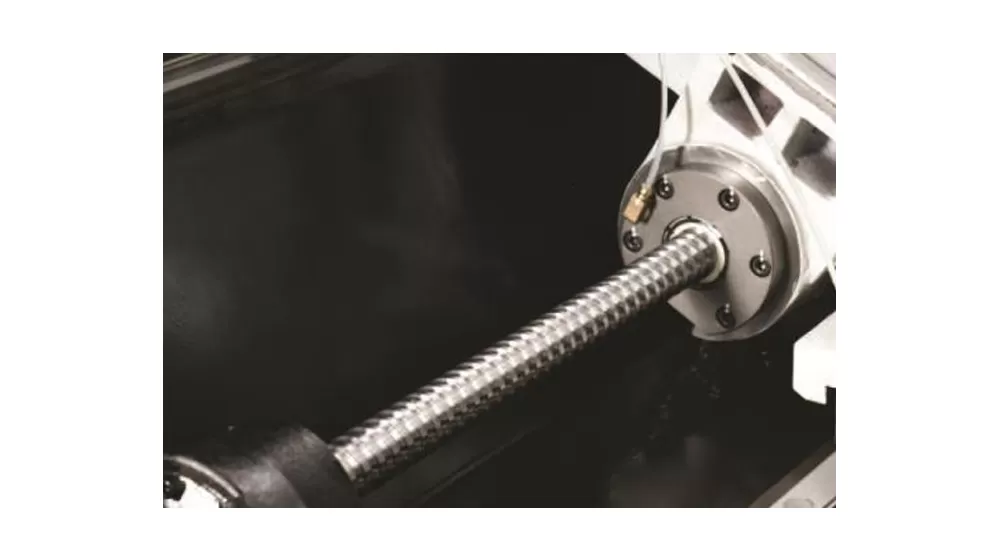

गाइड रेल

रोलिंग गाइड डिजाइन और हाई-स्पीड साइलेंट बॉल स्क्रू, जिसमें उच्च गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता के लाभ हैं;

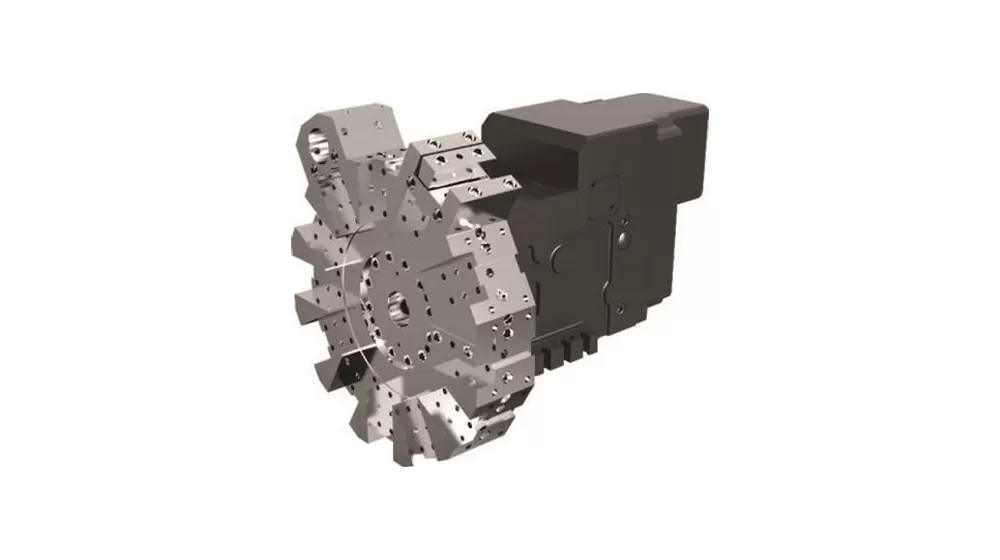

औज़ार

यह मशीन उपकरण सर्वो टूल बुर्ज को गोद लेता है, जिसमें तेजी से उपकरण बदलने की गति और उच्च विश्वसनीयता है।

L-45H उच्च परिशुद्धता cnc क्षैतिज लाथ

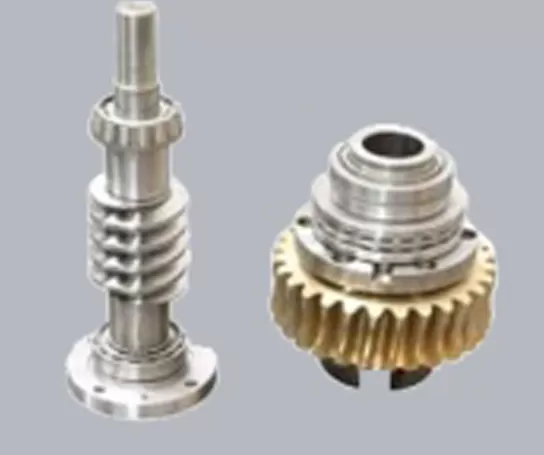

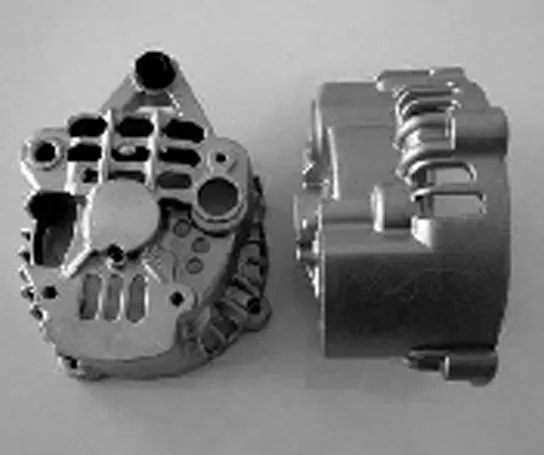

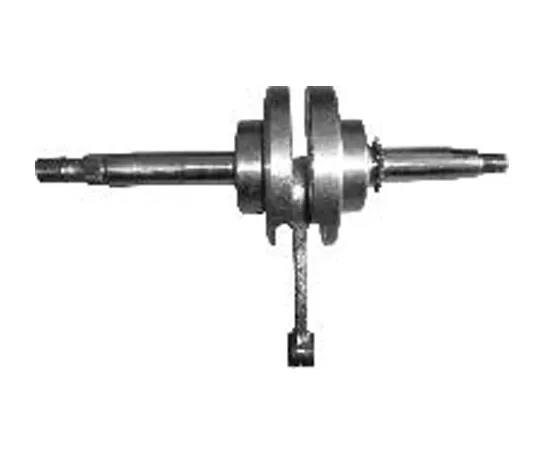

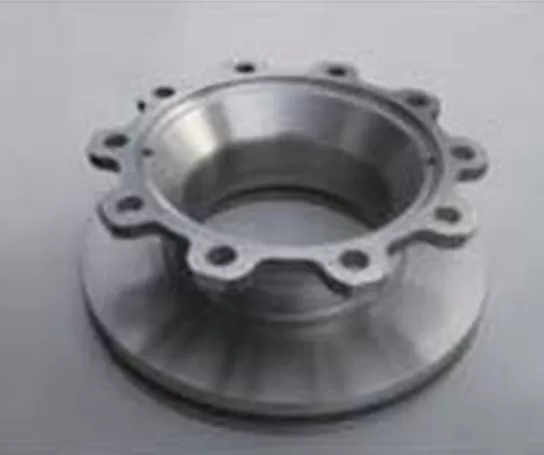

वर्कपीस उदाहरण 1

वर्कपीस उदाहरण 2

वर्कपीस उदाहरण 3

वर्कपीस उदाहरण 4

L-45H उच्च-परिशुद्धता cnc क्षैतिज लाथा

नाम		इकाई	L-45H	टिप्पणी
मशीनिंग रेंज	बिस्तर पर स्विंग व्यास	मिमी	मौत
	अधिकतम मशीनिंग व्यास (शाफ्ट/डिस्क)	मिमी	एफ्380/एफ्450
	अधिकतम मशीनिंग लंबाई	मिमी	450
	अधिकतम बार व्यास	मिमी	-
यात्रा	एक्स-अक्ष यात्रा	मिमी	240
	एक्स-अक्ष मोटर पावर/स्टाल टॉर्क	किलोवाट/एनएम	1.8/11
	Z-अक्ष यात्रा	मिमी	500
	Z-अक्ष मोटर पावर/स्टाल टॉर्क	किलोवाट/एनएम	1.8/11
कुदाल	आउटपुट पावर (s1/s6)	के	15/18 5
	अंतस फार्म		A2-8
	स्पिंडल गति	आर/मिनट	0-2800
	छेद व्यास के माध्यम से स्पिंडल	मिमी	-
चख	हाइड्रोलिक तीन-जबड़े चक	इंच	10	खोखला
टेलस्टॉक	टेलस्टॉक आस्तीन व्यास/यात्रा	मिमी	ई-70/100	वैकल्पिक
टेलस्टॉक	टेलस्टॉक आस्तीन टेपर छेद टेपर	मोर्स	4 #	लाइव टॉप
गति	तेज गति (x अक्ष)	एम/मिनट	30
	तेज गति (z अक्ष)	एम/मिनट	30
	फीड की गति को कम करना	मिमी/मिनट	1 ~ 8000
उपकरण धारक	उपकरण क्षमता	टी	12
	उपकरण अनुक्रमण समय	सेकंड/बिट	0.5
	उपकरण का आकार	मिमी	25 '25
	अधिकतम बोरिंग उपकरण व्यास	मिमी	40
सटीकता	स्थिति सटीकता (x अक्ष)	मिमी	0.008
	स्थिति सटीकता (z अक्ष)	मिमी	0.01
	पुनरावृत्ति (x अक्ष)	मिमी	0.004
	पुनरावृत्ति (z अक्ष)	मिमी	0.004
अन्य	उपकरण क्षमता	केवा	16
	शीतलक टैंक क्षमता	एल	150
	मशीन का आकार	मिमी	260017901750	मैनुअल चिप हटाने कूलेंट टैंक
	वजन [संपादित करें]	किलो	3600

इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
