शक्तिशाली तकनीक, कई कार्य
एक क्लैपिंग व्यक्तिगत बाजार निर्माण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रसंस्करण को पूरा कर सकता है।

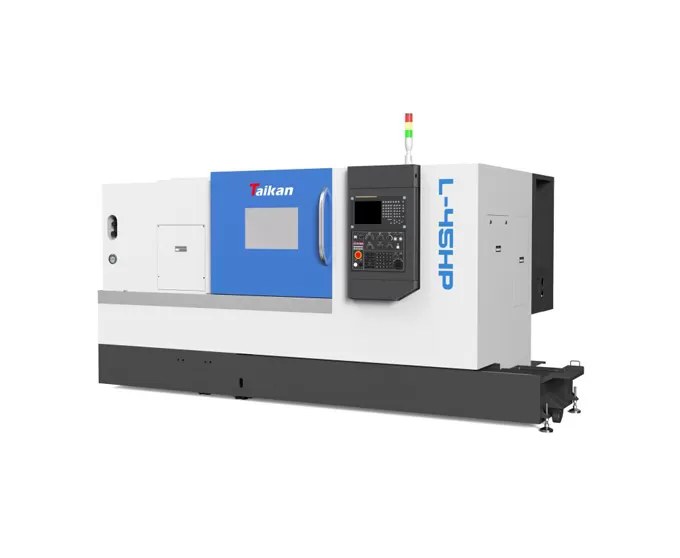

समग्र
30 ° समग्र झुकाव वाले बिस्तर में कॉम्पैक्ट संरचना, उच्च कठोरता, चिकनी चिप हटाने और सुविधाजनक संचालन के फायदे हैं;
मशीन उपकरण पूरी तरह से सुरक्षा, स्वचालित चिप हटाने, स्वचालित चिकनाई और स्वचालित शीतलन के लिए संलग्न है।
गाइड रेल
रोलिंग गाइड डिजाइन और हाई-स्पीड साइलेंट बॉल स्क्रू, जिसमें उच्च गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता के लाभ हैं;
कुदाल
इस मशीन उपकरण की मुख्य संचरण प्रणाली एक उच्च-प्रदर्शन सर्वो मोटर द्वारा संचालित होती है, जो एक बेल्ट के माध्यम से स्पिंडल को चलाता है। स्पिंडल गति सीमा 0-2800r/मिनट है।
औज़ार
यह मशीन उपकरण सर्वो टूल बुर्ज को गोद लेता है, जिसमें तेजी से उपकरण बदलने की गति और उच्च विश्वसनीयता है।
वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
नाम | इकाई | L-45HP | टिप्पणी | |
मशीनिंग रेंज | बिस्तर पर स्विंग व्यास | मिमी | मौत | |
अधिकतम मशीनिंग व्यास (शाफ्ट/डिस्क) | मिमी | एफ्380/एफ्450 | ||
अधिकतम मशीनिंग लंबाई | मिमी | 1000 | ||
अधिकतम बार व्यास | मिमी | - | ||
यात्रा | एक्स-अक्ष यात्रा | मिमी | 240 | |
एक्स-अक्ष मोटर पावर/स्टाल टॉर्क | किलोवाट/एनएम | 1.8/11 | ||
Z-अक्ष यात्रा | मिमी | 1030 | ||
Z-अक्ष मोटर पावर/स्टाल टॉर्क | किलोवाट/एनएम | 1.8/11 | ||
कुदाल | आउटपुट पावर (s1/s6) | के | 15/18 5 | |
अंतस फार्म | A2-8 | |||
स्पिंडल गति | आर/मिनट | 0-2800 | ||
छेद व्यास के माध्यम से स्पिंडल | मिमी | - | ||
चख | हाइड्रोलिक तीन-जबड़े चक | इंच | 10 | खोखला |
टेलस्टॉक | टेलस्टॉक आस्तीन व्यास/यात्रा | मिमी | Pe100/150 | |
टेलस्टॉक आस्तीन टेपर छेद टेपर | मोर्स | #5 # | लाइव टॉप | |
गति | तेज गति (x अक्ष) | एम/मिनट | 30 | |
तेज गति (z अक्ष) | एम/मिनट | 30 | ||
फीड की गति को कम करना | मिमी/मिनट | 1 ~ 8000 | ||
उपकरण धारक | उपकरण क्षमता | टी | 12 | |
उपकरण अनुक्रमण समय | सेकंड/बिट | 0.5 | ||
उपकरण का आकार | मिमी | 25 × 25 | ||
अधिकतम बोरिंग उपकरण व्यास | मिमी | 40 | ||
सटीकता | स्थिति सटीकता (x अक्ष) | मिमी | 0.008 | |
स्थिति सटीकता (z अक्ष) | मिमी | 0.012 | ||
पुनरावृत्ति (x अक्ष) | मिमी | 0.004 | ||
पुनरावृत्ति (z अक्ष) | मिमी | 0.006 | ||
अन्य | उपकरण क्षमता | केवा | 16 | |
शीतलक टैंक क्षमता | एल | 250 | ||
मशीन का आकार | मिमी | 3770 × 1970 × 1700 | मैनुअल राइट चिप हटाने कूलेंट टैंक | |
वजन [संपादित करें] | किलो | 4500 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
