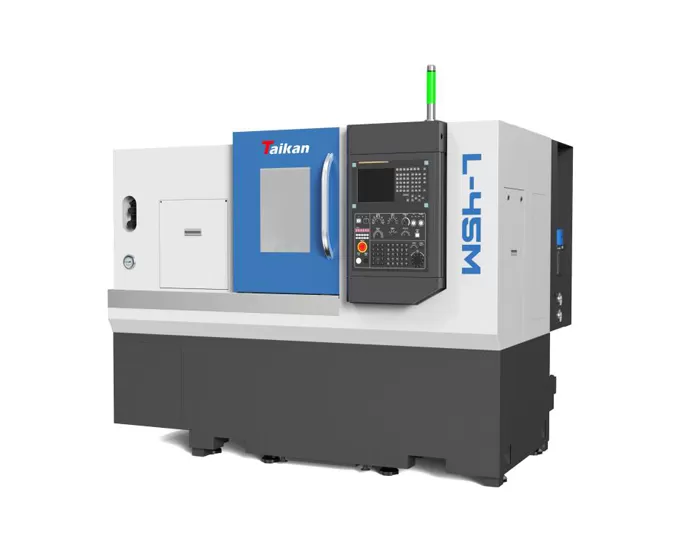

L-45M उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

उच्च कठोरता, उच्च स्थिरता, उच्च भार वहन क्षमता


संपर्क

L-45M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

समग्र

मशीन एक एकीकृत मशीन, विद्युत और हाइड्रोलिक डिजाइन को 30 ° स्लेंट बेड संरचना के साथ अपनाती है। यह कॉम्पैक्ट, अत्यधिक कठोर है, चिकनी चिप हटाने की अनुमति देता है, और संचालित करना आसान है।


गाइड रेल

गाइड रेल रोलिंग प्रकार के होते हैं, और ड्राइव घटक उच्च गति, शांत गेंद शिकंजा का उपयोग करते हैं, तेज गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता प्रदान करते हैं।


कुदाल

इस मशीन उपकरण की मुख्य ड्राइव प्रणाली उच्च प्रदर्शन, उच्च-प्रदर्शन, सी-अक्ष अनुक्रमण फ़ंक्शन और हाइड्रोलिक ब्रेक सहायक प्रणाली के साथ उच्च-प्रदर्शन, और स्पिंडल गति सीमा 0-4000r/min है।


उपकरण बुर्ज

यह मशीन टूल BMt55 पावर बुर्ज को गोद लेता है, जिसमें तेज उपकरण परिवर्तन गति और उच्च विश्वसनीयता है।


समग्र गाइड रेल कुदाल उपकरण बुर्ज

L-45M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।


सी लैथ प्रकार

वर्कपीस उदाहरण 1

सीएनसी लैथ मशीन प्रकार

वर्कपीस उदाहरण 2

सीएनसी लाथ निर्माता

वर्कपीस उदाहरण 3

सीएनसी लैथ फैक्टरी

वर्कपीस उदाहरण 4

L-45M उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ के विनिर्देश

मद

इकाई

L-45M

टिप्पणी

प्रसंस्करण रेंज

अधिकतम रोटेशन व्यास

मिमी

मौत


अधिकतम प्रसंस्करण व्यास (अक्ष/प्लेट)

मिमी

एफ्380/एफ्450


अधिकतम प्रसंस्करण लंबाई

मिमी

400


अधिकतम बार व्यास

मिमी


यात्रा

एक्स-अक्ष यात्रा

मिमी

240


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

2.2/12


Z-अक्ष यात्रा

मिमी

430


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

2.2/12


कुदाल

आउटपुट पावर (s1/s6)

के

11/15


अंतस फार्म


A2-6


स्पिंडल रोटरी गति

आर/मिनट

0-4000


छेद व्यास

मिमी

Pe67


चख

हाइड्रोलिक 3-जबड़े चक

इंच

8

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

ई-70/100

वैकल्पिक

टेलस्टॉक आस्तीन टपर टपर छेद

मोर्स

#4

लाइव सेंटर

गति

एक्स-अक्ष तीव्र गति

एम/मिनट

30


Z-अक्ष तीव्र गति

एम/मिनट

30


फ़ीड दर में कटौती

मिमी/मिनट

1-8000


उपकरण धारक

उपकरण क्षमता

टी

12



पावर हेड मोटर पावर/स्टाल टॉर्क

के

2.2/12



अधिकतम गति

आर/मिनट

4000



उपकरण धारक विनिर्देशों

मिमी

बीएमटी55



उपकरण धारक विनिर्देशों को बदलना

मिमी

25 '25



उबाऊ उपकरण धारक अधिकतम व्यास

मिमी


सटीकता

X अक्ष स्थिति सटीकता

मिमी

0.008


Z अक्ष स्थिति सटीकता

मिमी

0.01

X अक्ष पुनरावृत्ति

मिमी

0.004


Z अक्ष पुनरावृत्ति

मिमी

0.004


अन्य

बिजली आपूर्ति क्षमता

केवा

30


शीतलक की मात्रा

एल

150


आयाम

मिमी

2300*1880*1800


कुल वजन

किलो

3800



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

नियंत्रण और सॉफ्टवेयर

मित्सुबिशी

मित्सुबिशी

फुफुक

फुफुक

सीमेंस

सीमेंस

सिंटेक

सिंटेक
