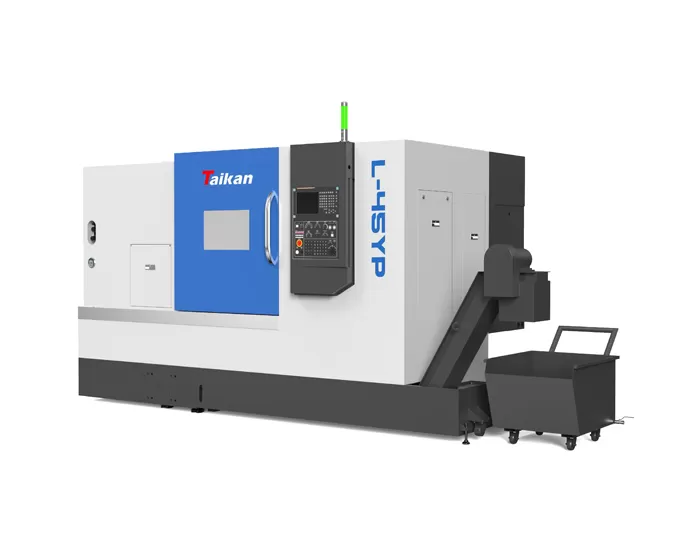

L-45YP उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

उच्च कठोरता, उच्च स्थिरता, उच्च भार वहन क्षमता

संपर्क

L-45YP उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

समग्र

मशीन पूरी तरह से सुरक्षा, स्वचालित चिप हटाने, स्वचालित चिकनाई और स्वचालित शीतलन के लिए पूरी तरह से संलग्न है। बुनियादी बड़े हिस्से सभी उच्च गुणवत्ता वाले रेसिन रेत मोल्डिंग और उच्च शक्ति वाली लोहा सामग्री से बने होते हैं, ताकि मशीन उपकरण उच्च कठोरता और स्थिर सटीकता हो।


गाइड रेल

गाइड रेल रोलिंग प्रकार के होते हैं, और ड्राइव घटक उच्च गति, शांत गेंद शिकंजा का उपयोग करते हैं, तेज गति, कम गर्मी उत्पादन और उच्च स्थिति सटीकता प्रदान करते हैं।


कुदाल

इस मशीन उपकरण की मुख्य ड्राइव प्रणाली उच्च प्रदर्शन, उच्च-प्रदर्शन, सी-अक्ष अनुक्रमण फ़ंक्शन और हाइड्रोलिक ब्रेक सहायक प्रणाली के साथ उच्च-प्रदर्शन, और स्पिंडल गति सीमा 0-2500r/मिनट है।


औज़ार

यह मशीन उपकरण एक bmt55 संचालित बुर्ज (y अक्ष सहित) का उपयोग करता है, जिसमें तेज उपकरण परिवर्तन गति और उच्च विश्वसनीयता है।


समग्र गाइड रेल कुदाल औज़ार

L-45YP उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।


सीएनसी लाथ निर्माता

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-45YP उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लेथे

मद

इकाई

L-45YP

टिप्पणी

प्रसंस्करण रेंज

अधिकतम रोटेशन व्यास

मिमी

मौत


अधिकतम प्रसंस्करण व्यास (अक्ष/प्लेट)

मिमी

एफ्380/एफ्450


अधिकतम प्रसंस्करण लंबाई

मिमी

900

800 (वैकल्पिक बड़ी मोटर)

अधिकतम बार व्यास

मिमी


यात्रा

एक्स-अक्ष यात्रा

मिमी

240


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


वाई-अक्ष यात्रा

मिमी

100 (0.5)


वाई-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


Z-अक्ष यात्रा

मिमी

950

830 (वैकल्पिक बड़ी मोटर)

Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


कुदाल

आउटपुट पावर (s1/s6)

के

15/18 5


अंतस फार्म


A2-8


स्पिंडल रोटरी गति

आर/मिनट

0-2500


छेद व्यास

मिमी

एक्सो87


चख

हाइड्रोलिक 3-जबड़े चक

इंच

10

खोखला

टेलस्टॉक

टेलस्टॉक आस्तीन व्यास/यात्रा

मिमी

Pe100/150

वैकल्पिक

टेलस्टॉक आस्तीन टपर टपर छेद

मोर्स

#5 #

लाइव सेंटर

गति

एक्स-अक्ष तीव्र गति

एम/मिनट

30


वाई-अक्ष तीव्र गति

एम/मिनट

10


Z-अक्ष तीव्र गति

एम/मिनट

30


फ़ीड दर में कटौती

मिमी/मिनट

1-8000


उपकरण धारक

उपकरण क्षमता

टी

12


सिर मोटर पावर/स्टाल टॉर्क

के

2.7/12-46

ईआई एस 12/4000-बी

मिलिंग उपकरण अधिकतम गति

आर/मिनट

4000


मिलिंग उपकरण हैंडल विनिर्देश

मिमी

बीएमटी55


उपकरण धारक विनिर्देश बदलना

मिमी

25*25 *


अधिकतम बोरिंग उपकरण व्यास

मिमी


उपकरण धारक प्रसंस्करण क्षमता

शक्ति उपकरण की अधिकतम मिलिंग क्षमता


मिलिंग कटर व्यास मिलिंग डिपो

45 स्टील

शक्ति उपकरण की अधिकतम ड्रिलिंग क्षमता


ड्रिल व्यास × फ़ीड

45 स्टील

पावर टूल की अधिकतम टैपिंग क्षमता


एम 10 × 1.5

45 स्टील

सटीकता

X अक्ष स्थिति सटीकता

मिमी

0.008


Y अक्ष स्थिति सटीकता

मिमी

0.02


Z अक्ष स्थिति सटीकता

मिमी

0.012


सी अक्ष स्थिति सटीकता

चाप सेक

51


X अक्ष पुनरावृत्ति

मिमी

0.004


Y अक्ष पुनरावृत्ति

मिमी

0.005


Z अक्ष पुनरावृत्ति

मिमी

0.006


C अक्ष पुनरावृत्ति

चाप सेक

20


अन्य

बिजली आपूर्ति क्षमता

केवा

30


शीतलक की मात्रा

एल

250


आयाम

मिमी

3585 × 1880 × 2015


कुल वजन

किलो

4800



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
