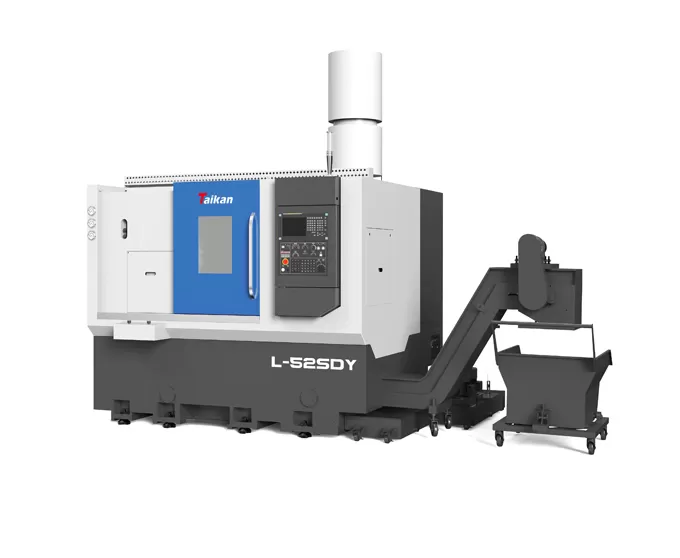

L-52SDY उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

Y अक्ष के साथ cnc क्षैतिज मोड़ (मिलिंग) यौगिक

शक्तिशाली प्रौद्योगिकी, कई कार्यों के साथ एक मशीन, कई किस्में, छोटे बैच


संपर्क

L-52SDY उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

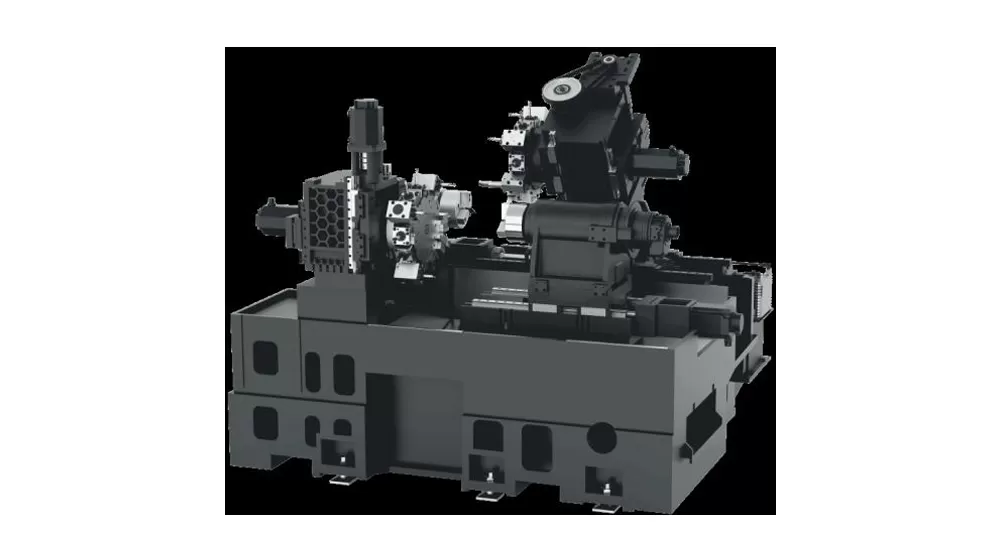

समग्र

  • दोहरी-स्पिंडल और दोहरी-बुर्ज cnc टर्निंग और मिलिंग मशीन उपकरण

  • पूरी तरह से संलग्न सुरक्षा, एकल बाएं स्लाइडिंग दरवाजा, वैकल्पिक स्वचालित डिस्चार्ज डिवाइस, स्वतंत्र चिप संग्रह जल टैंक, स्वचालित चिप कन्वेयर, अच्छा चिप हटाने का प्रदर्शन

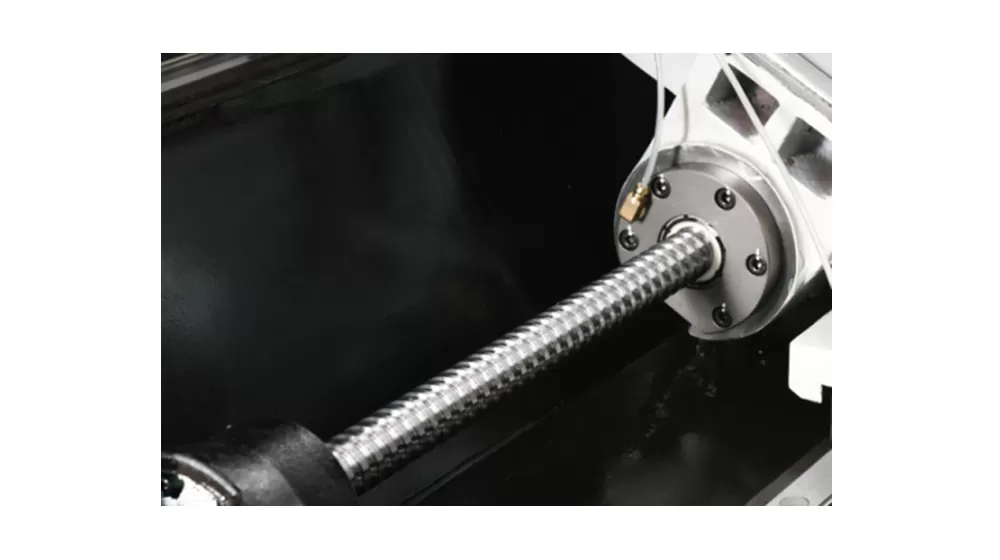

गाइड रेल

  • जापानी thk या ताईवान पेमी रैखिक रोलिंग या रोलर गाइड रेल, जापानी टेक या ताईवान पाइए बॉल स्क्रू ड्राइव को अपनाएं। अच्छी गतिशील विशेषताएं, उच्च परिशुद्धता और मजबूत कठोरता

  • यह प्रीलोडेड रैखिक रोलर गाइड और बॉल स्क्रू को गोद लेता है, जिसमें तेज गति और उच्च प्रसंस्करण सटीकता की विशेषताएं हैं।

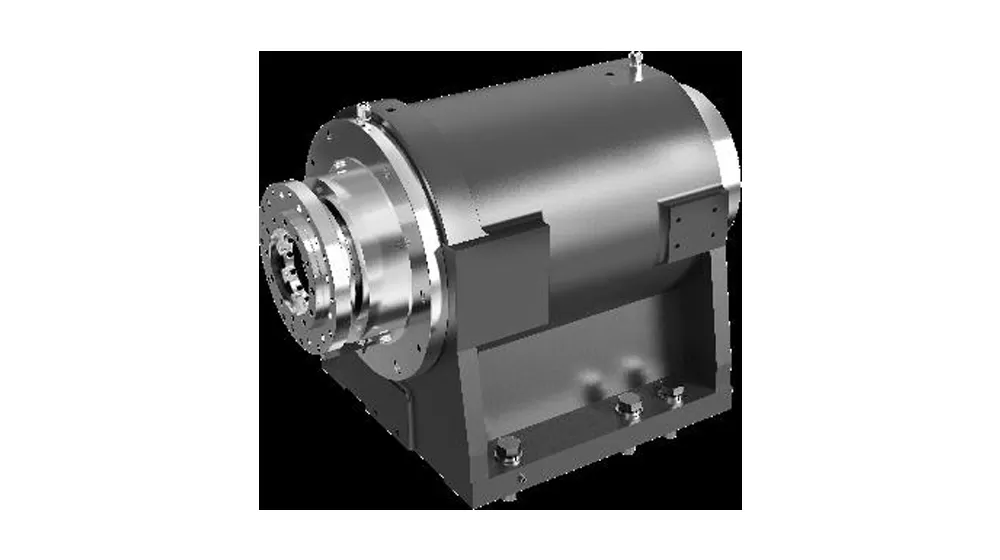

कुदाल

  • स्थायी चुंबक सिंक्रोनस इलेक्ट्रिक स्पिंडल में अच्छी गतिशील विशेषताएं, उच्च परिशुद्धता और मजबूत कठोरता है।

  • सिंक्रोनस सर्वो इलेक्ट्रिक स्पिंडल में उच्च परिशुद्धता, तेज त्वरण और मंदी होती है, और ऊर्जा बचाता है।

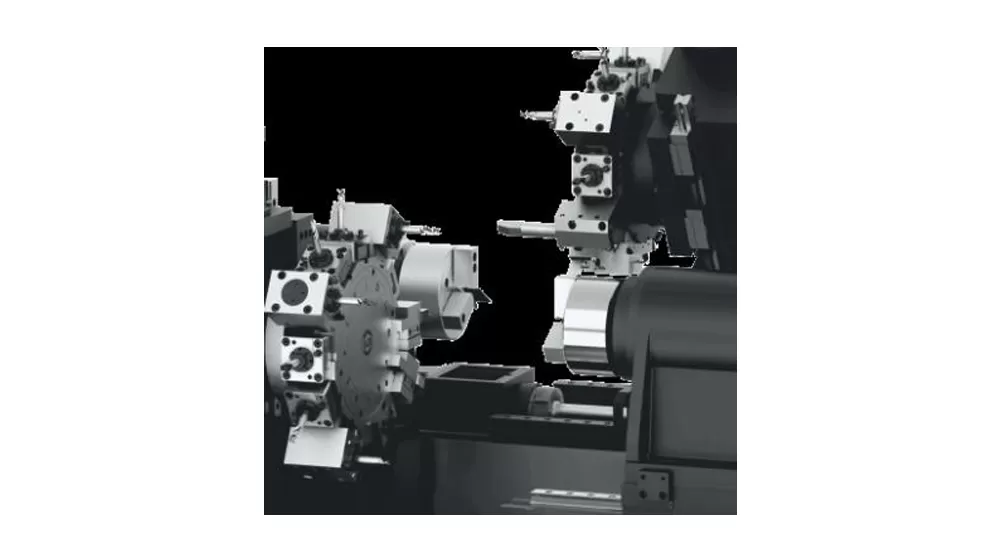

औज़ार

सर्वो लिफ्टिंग पावर बुर्ज पर भरोसा करते हुए, इसमें उच्च परिशुद्धता और तेज उपकरण परिवर्तन गति है, जटिल प्रसंस्करण आवश्यकताओं को पूरा कर सकता है, और मशीनिंग केंद्रों और उत्कीर्णन मशीनों को बदल सकता है।


समग्र गाइड रेल कुदाल औज़ार

L-52SDY उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लेथ 20-130 मिमी के व्यास और 2.5-130 मिमी की लंबाई के साथ वर्कपीस को संसाधित कर सकता है; काठी का अधिकतम रोटेशन व्यास 320 मिमी है। यह जटिल ज्यामितीय आकृतियों, विभिन्न आकारों और उच्च परिशुद्धता आवश्यकताओं के साथ छोटे शाफ्ट (या डिस्क) भागों को संसाधित कर सकता है।


सीएनसी लाथ निर्माता

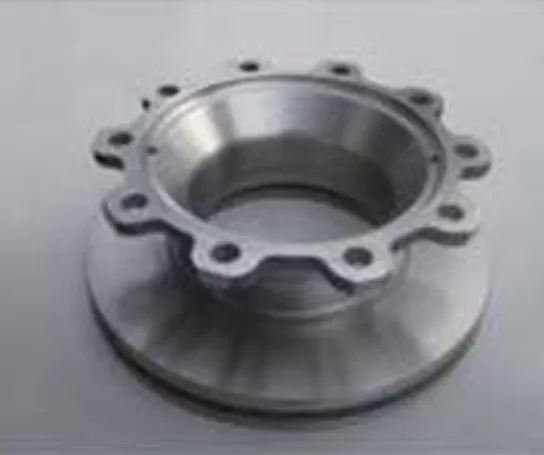

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-52SDY उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ के विनिर्देश

मद

इकाई

L-52SDY1

मशीनिंग रेंज

बिस्तर पर स्विंग व्यास

मिमी

काठी पर व्यास को मोड़ना

मिमी

अधिकतम बदल जाता है

मिमी

अधिकतम लंबाई

मिमी

130

यात्रा

X1, x2 अक्ष यात्रा

मिमी

200, 300

Y1 अक्ष यात्रा

मिमी

± 50

1 प्रभावी मशीनिंग यात्रा

मिमी

± 45

Z1, Z2 अक्ष यात्रा

मिमी

320, 300

मुख्य/उप-स्पिंडल

चख आकार

इंच

8"

अधिकतम गति

आरपीएम

4500

बुनियादी गति

आरपीएम

1500

स्पिंडल अंत प्रकार


A2-6

छेद आकार के माध्यम से स्पिंडल

मिमी

14.5/18

मोटर चालित स्पिंडल पावर

के

समायोज्य पट्टी व्यास

मिमी

मिलिंग स्पिंडल

अधिकतम गति

आरपीएम

4500

ड्रिलिंग क्षमता

मिमी

1.16 × 1.5

टैपिंग क्षमता

[मिमी] एक्स

M12x1.75

[M]

मिलिंग स्पिंडल मोटर

के

2.3

बुर्ज इंटरफेस


BMt45

फ़ीड गति

एक्स-अक्ष तीव्र गति

मिमी/मिनट

18000

Z-अक्ष तीव्र गति

मिमी/मिनट

18000

वाई-अक्ष तीव्र गति

मिमी/मिनट

10000

मोटर

स्पिंडल मोटर

के

> 11

कूलिंग पंप मोटर

के

0.75

बिजली/वायु स्रोत

बिजली आपूर्ति क्षमता (निरंतर स्थिर स्थिर दर)

केवा/किलोवाट

64kva/44.75kw

वायु स्रोत

एल/मिनट

5mpa/100

कूलिंग

पानी की टंकी क्षमता

एल

130

आकार/भार

स्पिंडल सेंटर से ग्राउंड तक की दूरी

मिमी

1070

मशीन की ऊंचाई

मिमी

2060


कब्जा क्षेत्र (LASW)

एम. एस. एम.

2410 (चिप कन्वेयर के बिना) × 2210

मशीन का वजन (लगभग)

किलो

5000


इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।

नियंत्रण और सॉफ्टवेयर

मित्सुबिशी

मित्सुबिशी

फुफुक

फुफुक

सीमेंस

सीमेंस

सिंटेक

सिंटेक
