बहुमुखी उपकरण व्यवस्था संयोजन के साथ टी-टाइप गिरोह उपकरण
समग्र

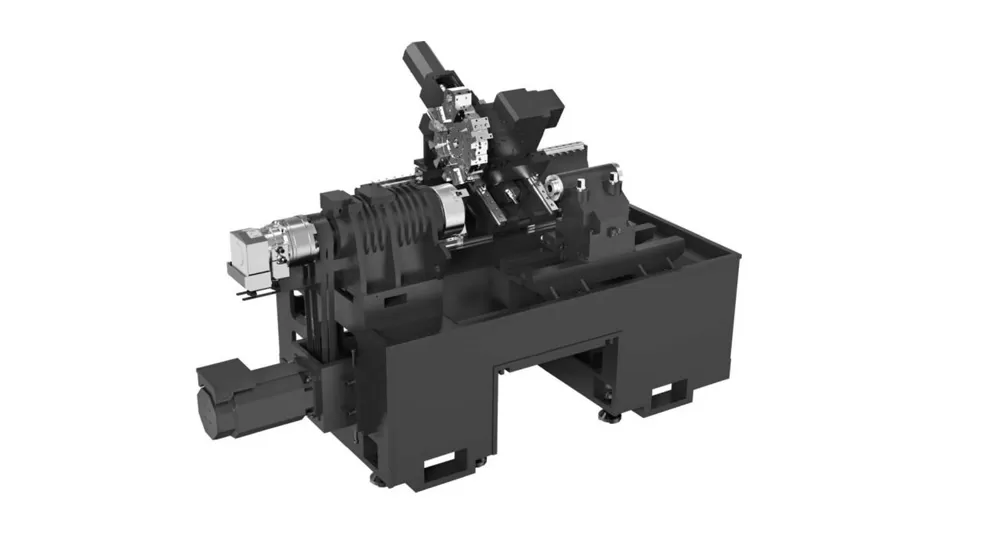

Cnc लैथ एक बॉक्स-प्रकार की बिस्तर संरचना, उच्च शक्ति ht300 कास्ट आयरन, घने संरचना, अच्छी ताकत, उपयुक्त कठोरता, कम घर्षण गुणांक और स्व-चिकनाई संपत्ति को गोद लेता है। आधार बिस्तर में एक अभिन्न बॉक्स संरचना है, जो मशीन उपकरण की समग्र कठोरता और स्थिरता को बढ़ाता है, और इसमें कंपन को अवशोषित करने, उपकरण पहनने को कम करने और वर्कपीस की गुणवत्ता में सुधार करने का कार्य है।

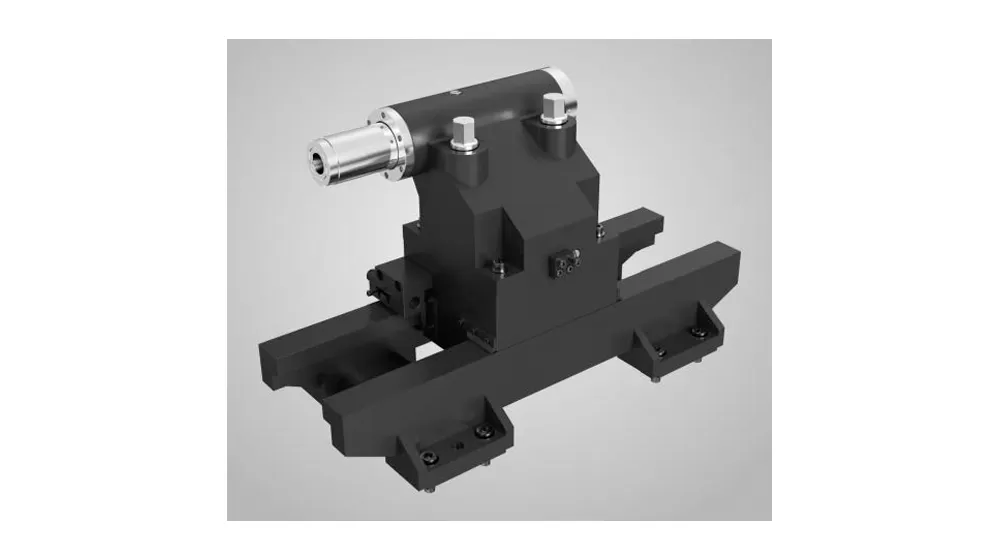

हाइड्रोलिक आस्तीन टेलस्टॉक
बड़े पैमाने पर हार्ड रेल संरचना उच्च कठोरता, मजबूत प्रदर्शन और मजबूत असर क्षमता का है। डोवेवेल संरचना लॉक होने पर कम दबाव प्लेट को अधिक विश्वसनीय बनाता है।
कुदाल
मशीन उच्च परिशुद्धता, उच्च कठोरता और गति स्थिरता प्राप्त करने के लिए एक अभिन्न आस्तीन, उच्च कठोरता और गति स्थिरता प्राप्त करने के लिए स्पिंडल सर्वो मोटर ड्राइव को अपनाती है।
हीट सिंक-प्रकार के स्पिंडल बॉक्स डिजाइन सममित सुदृढीकरण पसलियों से लैस है ताकि स्पिंडल तापमान में वृद्धि को प्रभावी ढंग से कम किया जा सके, स्पिंडल स्थिरता में वृद्धि, और असर जीवन में वृद्धि हो सके।
औज़ार
पूर्ण गिरोह का उपयोग करें।
इस लाथ का व्यापक रूप से उपकरणों, मीटर, प्रकाश उद्योग, इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, फिल्म मशीनरी और अन्य उद्योगों में एकल टुकड़ों, छोटे बैचों और बड़े बैचों के प्रसंस्करण के लिए उपयोग किया जा सकता है। यह विशेष रूप से छोटे गैर-लौह धातु भागों और शाफ्ट और डिस्क को संसाधित करने के लिए उपयुक्त है।

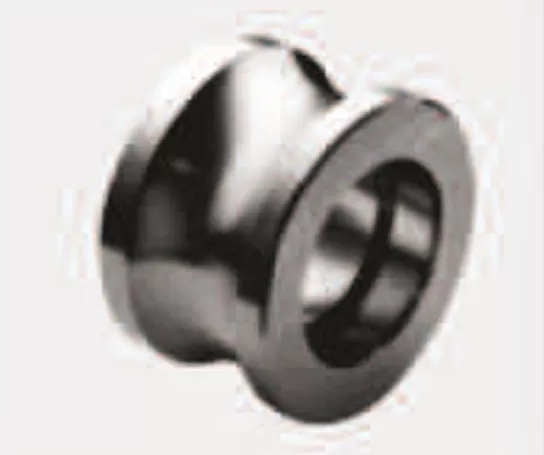

वर्कपीस उदाहरण 1

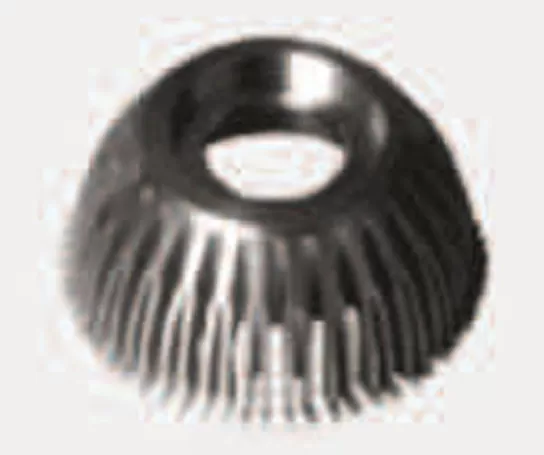

वर्कपीस उदाहरण 2

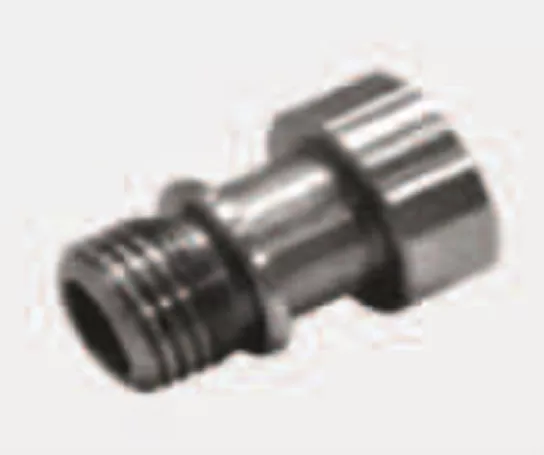

वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
नाम | इकाई | L-P36G | टिप्पणी | |
मशीनिंग रेंज | बिस्तर की स्लाइड पर स्विंग व्यास | मिमी | एक्ज़िम 420 | |
अधिकतम मशीनिंग लंबाई | मिमी | 330 | ||
मशीनिंग व्यास (डिस्क प्रकार) | मिमी | |||
कटर पर मशीनिंग व्यास | मिमी | |||
यात्रा | एक्स-अक्ष यात्रा | मिमी | 900 | |
एक्स-अक्ष मोटर पावर/स्टाल टॉर्क | किलोवाट/एनएम | 1.2/7 | ||
Z-अक्ष यात्रा | मिमी | 330 | ||
Z-अक्ष मोटर पावर/स्टाल टॉर्क | किलोवाट/एनएम | 1.2/7 | ||
कुदाल | आउटपुट पावर (s1/s2) | के | 3.7/5.5 | |
स्पिंडल अंत प्रकार | A2-4 | |||
स्पिंडल गति | आर/मिनट | 0-6000 | ||
छेद व्यास/बार व्यास के माध्यम से स्पिंडल | मिमी | |||
स्थिरता | खोखला कोले | इंच | 5 | |
गति | तेज गति (x अक्ष) | एम/मिनट | 30 | |
तेज गति (z अक्ष) | एम/मिनट | 30 | ||
फ़ीड दर में कटौती | मिमी/मिनट | // | ||
उपकरण धारक | उपकरण धारक प्रकार | पूर्ण गिरोह उपकरण | ||
मात्रा | पीसी | 7 | ||
कटर शरीर का आकार | मिमी | 20'20 | ||
अधिकतम बोरिंग उपकरण व्यास | मिमी | 20 | ||
सटीकता | स्थिति सटीकता (x अक्ष) | मिमी | 0.003 | |
स्थिति सटीकता (z अक्ष) | मिमी | 0.003 | ||
पुनरावृत्ति (x अक्ष) | मिमी | 0.002 | ||
पुनरावृत्ति (z अक्ष) | मिमी | 0.002 | ||
ओट्स | उपकरण क्षमता | केवा | 10 | |
शीतलक टैंक क्षमता | एल | 100 | ||
मशीन का आकार | मिमी | 2100 '1600'1950 | ||
वजन [संपादित करें] | किलो | 2650 |
सूचना केइस पृष्ठ पर n केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
