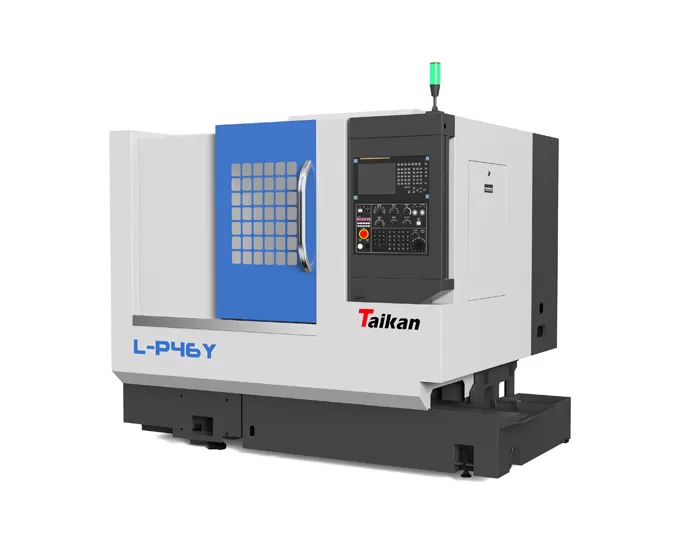

L-P46Y उच्च परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ

यह बुर्ज लथ श्रृंखला के साथ संगत है, जो विविध ग्राहक मशीनिंग आवश्यकताओं को पूरा करने के लिए उच्च और निम्न मॉडल के लचीले संयोजन की अनुमति देता है।


संपर्क

L-P46Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ की विशेषता

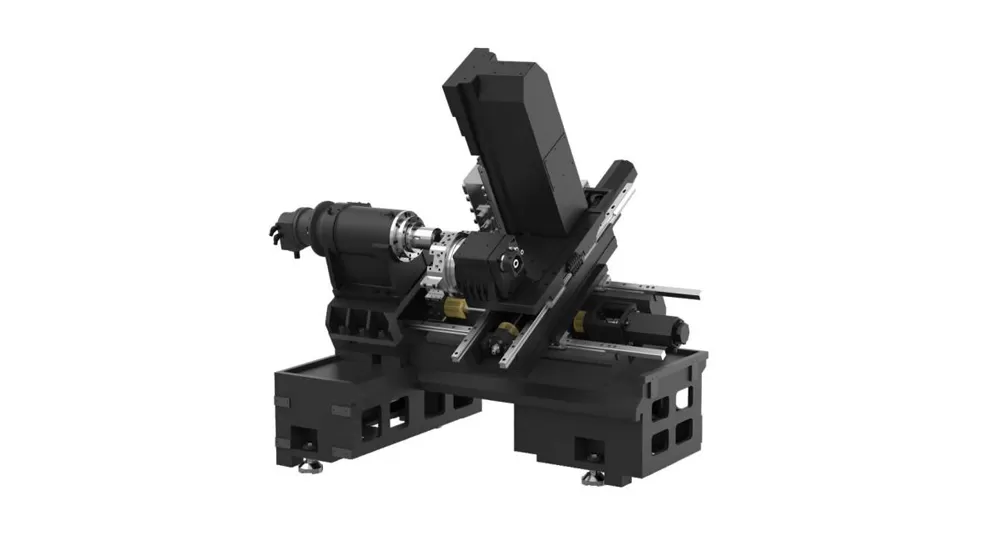

समग्र

L-P46Y एक मुख्य प्रकार का यौगिक मशीनिंग उपकरण है। Cnc लैथेस के कार्यों के अलावा, यह विमान मिलिंग, ड्रिलिंग, टैपिंग, सीधे ग्रोव और गियर मिलिंग आदि को भी पूरा कर सकता है।


गाइड रेल

  • दो अक्षों सीधे सर्वो मोटर और उच्च स्थिति सटीकता के साथ लोचदार कोपलिंग के माध्यम से सटीक गेंद स्क्रू, अच्छी शक्ति और उच्च स्थिति सटीकता के साथ।

  • एक्स-अक्ष और z-अक्ष उच्च-कठोरता रैखिक गाइड का उपयोग करते हैं। रेल के बीच की अवधि को सर्वोत्तम अवधि, कम प्रतिरोध, उच्च कठोरता, उच्च परिशुद्धता, उच्च परिशुद्धता, और विस्थापन गति 30 m/मिनट तक पहुंच सकती है, जो कार्य दक्षता में सुधार करता है और प्रसंस्करण समय को छोटा करता है।

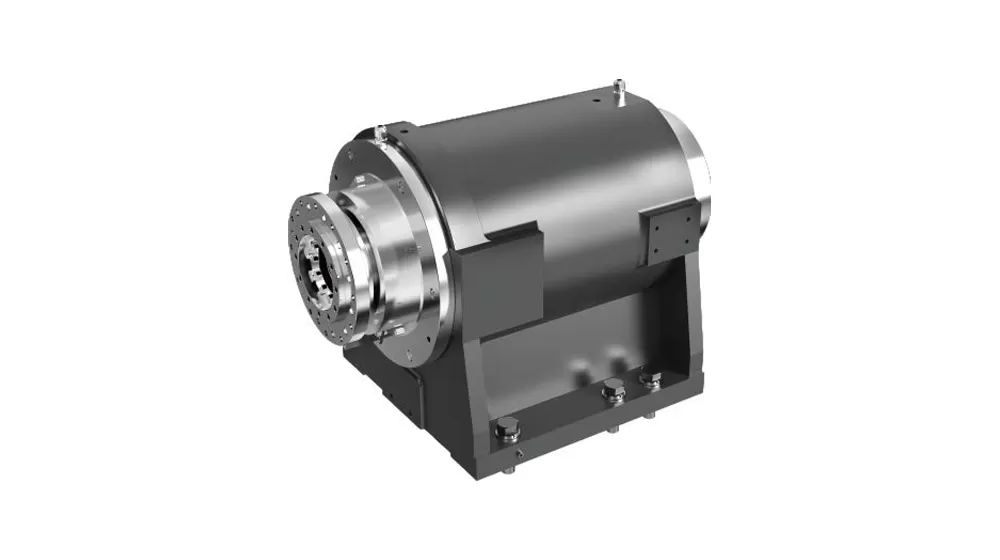

कुदाल

मशीन उच्च परिशुद्धता, उच्च कठोरता और गति स्थिरता प्राप्त करने के लिए एक अभिन्न आस्तीन, उच्च कठोरता और गति स्थिरता प्राप्त करने के लिए स्पिंडल सर्वो मोटर ड्राइव को अपनाती है। हीट सिंक-प्रकार के स्पिंडल बॉक्स डिजाइन सममित सुदृढीकरण पसलियों से लैस है ताकि स्पिंडल तापमान में वृद्धि को प्रभावी ढंग से कम किया जा सके, स्पिंडल स्थिरता में वृद्धि, और असर जीवन में वृद्धि हो सके।

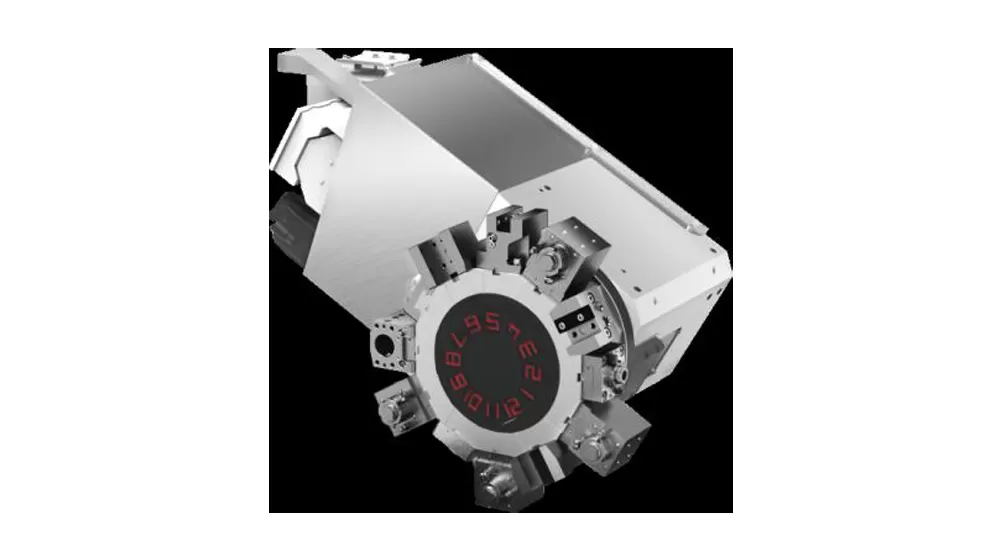

उपकरण बुर्ज

उच्च स्थिति सटीकता, कम विफलता दर, तेज उपकरण परिवर्तन और स्थानीय उपकरण परिवर्तन के साथ आठ-स्टेशन हाइड्रोलिक रोटरी बुर्ज को अपनाएं।


समग्र गाइड रेल कुदाल उपकरण बुर्ज

L-P46Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ का अनुप्रयोग

यह लाथ जटिल भागों के प्रसंस्करण की जरूरतों को पूरा करता है और व्यापक रूप से वाल्व, जहाजों, इंजीनियरिंग मशीनरी और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।


सीएनसी लाथ निर्माता

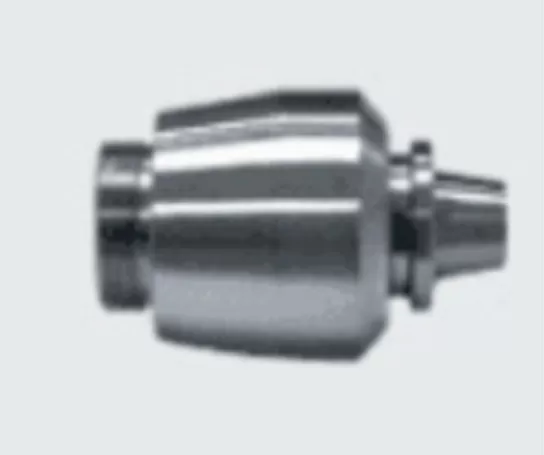

वर्कपीस उदाहरण 1

सीएनसी लैथ फैक्टरी

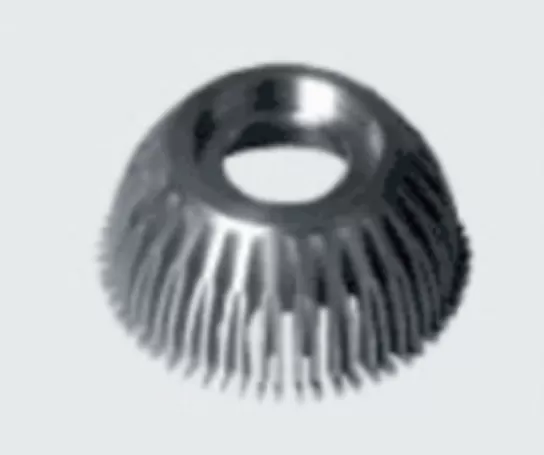

वर्कपीस उदाहरण 2

सीएनसी लैथ मशीन चीन

वर्कपीस उदाहरण 3

सीएनसी लैथ मशीन फैक्टरी

वर्कपीस उदाहरण 4

L-P46Y उच्च-परिशुद्धता cnc क्षैतिज मोड़ (मिलिंग) लाथ के विनिर्देश

Td वाल्व = "शीर्ष">

मद

इकाई

L-P46Y

टिप्पणी





मशीनिंग रेंज

बिस्तर पर स्विंग व्यास

मिमी

PiM-500


मशीनिंग व्यास (डिस्क प्रकार)

मिमी


कटर पर मशीनिंग व्यास

मिमी

कार्य 160


मशीनिंग लंबाई

मिमी

350







यात्रा

एक्स-अक्ष यात्रा

मिमी

550


एक्स-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


Z-अक्ष यात्रा

मिमी

450


Z-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.8/11


वाई-अक्ष यात्रा

मिमी

210


वाई-अक्ष मोटर पावर/स्टाल टॉर्क

किलोवाट/एनएम

1.2/7




यांत्रिक स्पिंडल

आउटपुट पावर (s1/s6)

के

7.5/11


अंतस फार्म


A2-5


स्पिंडल गति

आर/मिनट

0-6000


छेद व्यास के माध्यम से स्पिंडल

मिमी

एफ़्56


छेद के माध्यम से टाई रॉड का व्यास

मिमी

एफ़्46


कोलेट

खोखला कोले

इंच

6






मोटर शक्ति

स्पिंडल मोटर रेटेड/निरंतर आधे घंटे

के

7.5/11


एक्स-अक्ष मोटर

के

1.8


वाई-अक्ष मोटर

के

1.2


Z-अक्ष मोटर

के

1.8


उपकरण परिवर्तन मोटर

के

0.75


हाइड्रोलिक मोटर

के

0.75


शीतलक पंप मोटर

के

0.45




गति

तेज गति (एक्स-अक्ष)

एम/मिनट

30


तेज गति (z-अक्ष)

एम/मिनट

30


तेज गति (y-अक्ष)

एम/मिनट

20


फ़ीड दर में कटौती

मिमी/मिनट

1 ~ 8000




उपकरण धारक

उपकरण धारक फॉर्म

सर्वो टूल धारक


उपकरण क्षमता

टी

8


बाहरी परिपत्र उपकरण आकार

मिमी

20 × 20



अधिकतम बोरिंग उपकरण व्यास

मिमी


बुर्ज केंद्र ऊंचाई

मिमी

63




4 पावर हेड

चक विनिर्देशों


25


A/b अक्ष (4 डुअल मोटर)

के

1.2/1.2


A/b अक्ष (4 डुअल मोटर)

आरपीएम

0-3000


A-अक्ष शक्ति उपकरण

-

4 × 25


B-अक्ष शक्ति उपकरण

-

4 × 25






मशीन उपकरण सटीकता

स्थिति सटीकता (एक्स-अक्ष)

मिमी

0.006


स्थिति सटीकता (z-अक्ष)

मिमी

0.006


स्थिति सटीकता (y-अक्ष)

मिमी

0.006


बार-बार स्थिति सटीकता (x-अक्ष)

मिमी

0.006


बार-बार स्थिति सटीकता (z-अक्ष)

मिमी

0.006


बार-बार स्थिति सटीकता (y-अक्ष)

मिमी

0.006


सी अक्ष स्थिति सटीकता

आर्क सेकंड/डिग्री

10/0 003





अन्य

तेल टैंक

एल

60


पानी की टंकी

एल

100


मशीन आकार (लंबाई × चौड़ाई × ऊंचाई)

मिमी

2200 × 2200 × 2300


मशीन वजन (अनुमानित वजन)

किलो

3100



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
