01

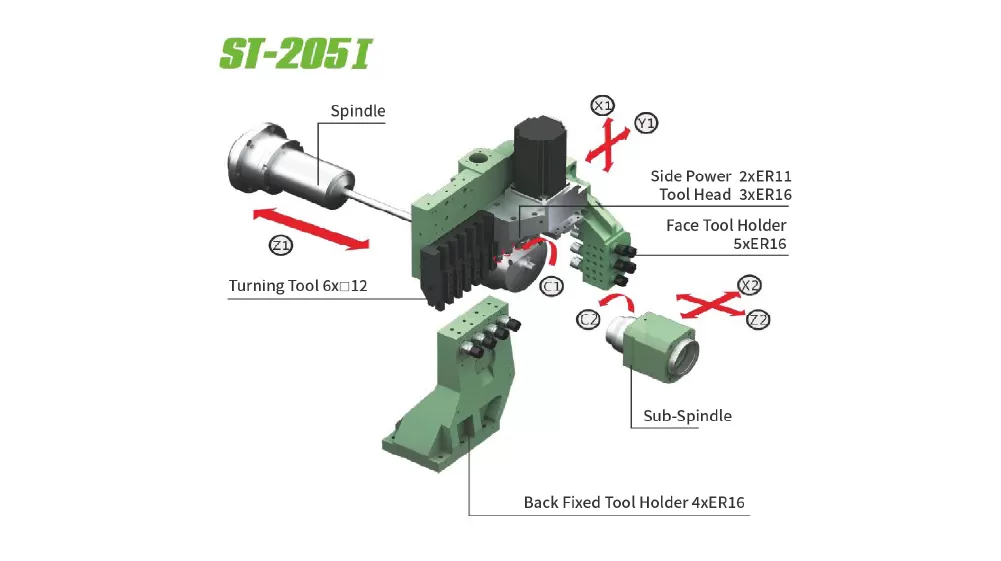

डबल स्पिंडल, डबल सिस्टम
5 रैखिक फ़ीड अक्षों, 32 मीटर/मिनट रैपिड ट्रैवर्स गति
5 पावर टूल्स, 5 एंड फेस होल टूल
साइड मिलिंग संचालित उपकरण विकल्प के बिना स्पिंडल
02
निर्मित मोटर स्इंडल
03
गाइड आस्तीन के साथ और बिना विनिमेय
मित्सुबिशी प्रणाली माध्यमिक विकास ठंडा और गर्म मशीन मुआवजा
वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
वर्कपीस उदाहरण 5

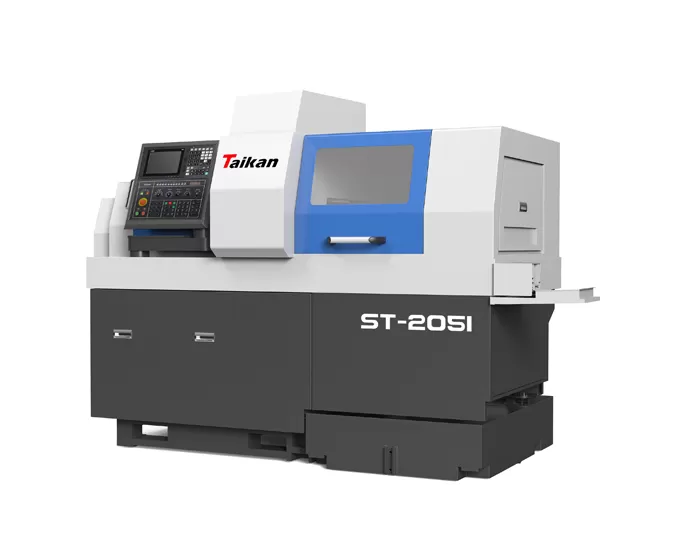

विनिर्देशन | ST-205- |
अधिकतम मशीनिंग व्यास | यू 20 |
अधिकतम मशीनिंग लंबाई | 240 मिमी |
फ्रंट ड्रिलिंग व्यास | मैक्स. |
फ्रंट थ्रेडिंग क्षमता | मैक्स एम 8 |
छेद व्यास के माध्यम से स्पिंडल | 23 मिमी |
नियंत्रण प्रणाली | मित्सुबिशी एम 80 ला प्रणाली |
स्पिंडल गति | अधिकतम 8,000 आर/मिनट |
साइड मिलिंग मैक्स ड्रिलिंग | मैक्स. |
साइड मिलिंग मैक्स. टैपिंग | मैक्स एम 8 (तांबा) |
गति अधिकतम | अधिकतम 5,000 आर/मिनट |
पीछे स्पिंडल मैक्स. क्लैम्पिंग व्यास | 20 मिमी |
बैक स्पिंडल अधिकतम | 50 मिमी |
वापस स्पिंडल अधिकतम ड्रिलिंग | मैक्स. |
बैक स्पिंडल थ्रेडिंग | मैक्स एम 8 (तांबा) |
पीछे की गति | अधिकतम 8,000 आर/मिनट |
पीछे उपकरण ड्रिलिंग व्यास | मैक्स. |
औजारों | 5. एग. 12 1 एग. 16 |
साइड मिलिंग पावर टूल धारकों | 2 × 11 3 × 16 (2 त्वरित परिवर्तन इकाइयाँ) |
फ्रंट फिक्स्ड टूल धारक | 5 × 16 |
बैक स्पिंडल फिक्स्ड टूल धारक | 4 × 16 स्थिर (6 × 16 तक बढ़ाया जा सकता है) |
तेज गति | 32 m/मिनट (y1/x2), 20 m/मिनट (x1), 24 m/मिनट (z1/z2) |
स्पिंडल मोटर पावर | 3.7 किलोवाट/5.5 केडब्ल्यू |
उप-स्पिंडल मोटर पावर | 3.7 किलोवाट/5.5 केडब्ल्यू |
साइड मिलिंग मोटर पावर | 1.0 किलोवाट |
मोटर शक्ति फ़ीड | 1.0 kw (x1/y1/z1/x2) |
कुल मशीन शक्ति | 12 किलोवाट |
मशीन वजन | 2,600 किलो |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
मित्सुबिशी
फुफुक
सिंटेक
उच्च दबाव तेल पंप
तेल धुंध कलेक्टर
चिप कन्वेयर
ऑटो फीडर
