01
एकल स्पिंडल, एकल प्रणाली
3 रैखिक फ़ीड अक्षों, 32 मीटर/मिनट रैपिड ट्रैवर्स गति
मानक उपकरणों में 5 संचालित उपकरण धारक शामिल हैं
साइड मिलिंग संचालित उपकरण विकल्प के बिना स्पिंडल
02
निर्मित मोटर स्इंडल
03
गाइड आस्तीन के साथ और बिना विनिमेय
वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
वर्कपीस उदाहरण 5

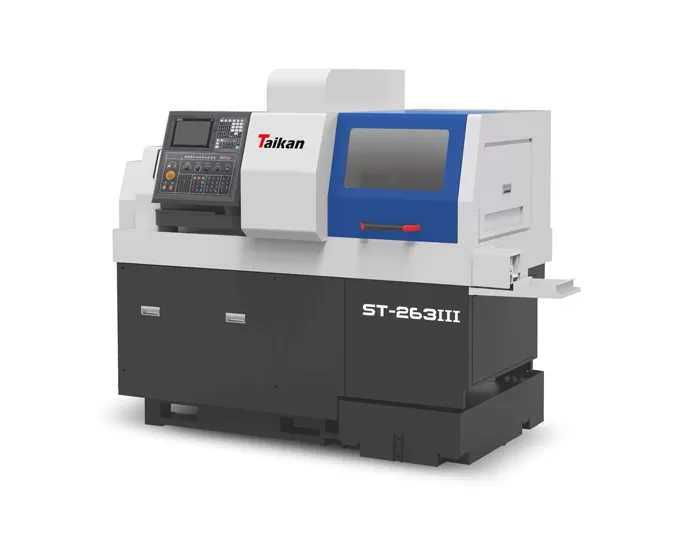

मद | ST-263- |
अधिकतम स्विंग व्यास | ओ 26 मिमी |
अधिकतम मशीनिंग लंबाई | 240 मिमी |
ललाट ड्रिलिंग क्षमता | मैक्स. ओ. 10 मिमी |
ललाट थ्रेडिंग क्षमता | मैक्स एम 8 |
स्पिंडल बोर व्यास | 28 मिमी |
नियंत्रण प्रणाली | सिंक 22TB सीएनसी सिस्टम |
स्पिंडल गति | अधिकतम 8,000 आरपीएम |
साइड मिलिंग ड्रिलिंग क्षमता | मैक्स. ओ. 10 मिमी |
साइड मिलिंग टैपिंग क्षमता | मैक्स एम 8 (तांबा) |
साइड मिलिंग गति | अधिकतम 5,000 आरपीएम |
औज़ार स्टेशनों | 5. एग. 12 1 एग. 16 मिमी |

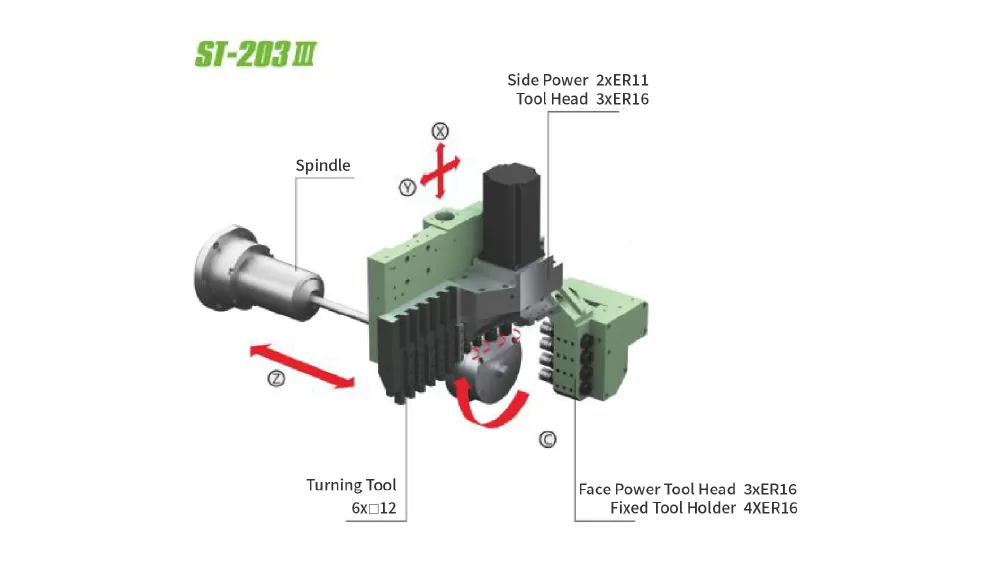

साइड मिलिंग पावर यूनिट | 2 x er11 3 × 16 (inl) 2 त्वरित परिवर्तन इकाइयों) |
पावर यूनिट | फिक्स्ड 4 × 16 रोटरी 3 × 16 (त्वरित परिवर्तन प्रकार) |
तेजी से ट्रैवर्स रेट | X 15/y: 24/z: 18 m/min |
स्पिंडल मोटर पावर | 3.7/5.5 किलोवाट |
साइड मिलिंग मोटर पावर | 1.0 किलोवाट |
चेहरे मिलिंग मोटर शक्ति | 0.4 किलोवाट |
मोटर शक्ति फ़ीड | X/y/z: 1.0 प्रत्येक |
कुल बिजली की खपत | 8 किलोवाट |
मशीन वजन | 1,800 किलो |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
मित्सुबिशी
फुफुक
सिंटेक
उच्च दबाव तेल पंप
तेल धुंध कलेक्टर
चिप कन्वेयर
ऑटो फीडर
