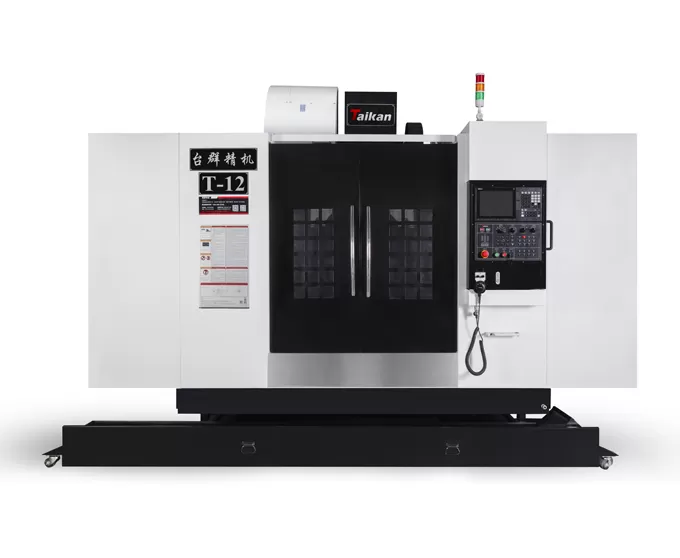

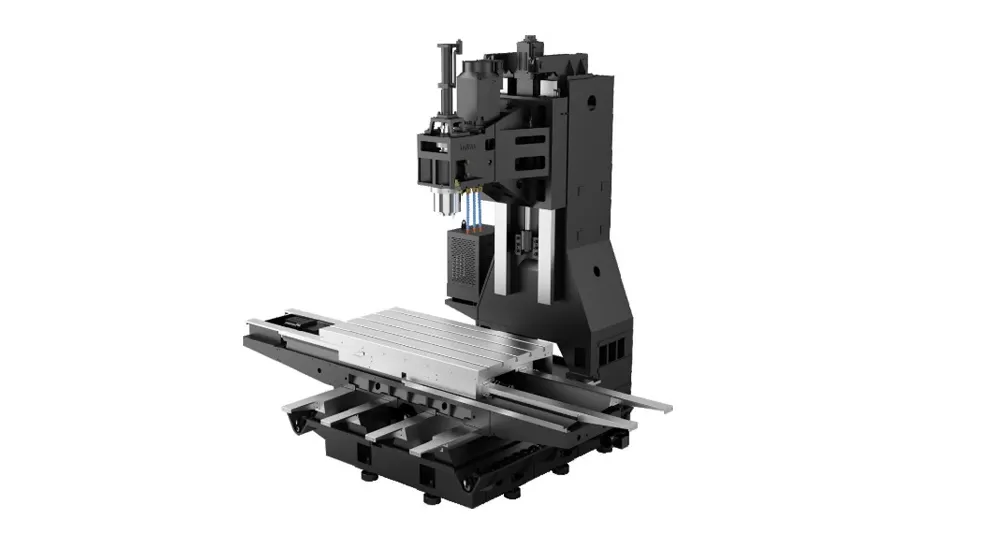

मशीन संरचना
उच्च भार वहन क्षमता को सुनिश्चित करने के लिए एक ओवरसाइज स्थिर आधार के साथ निश्चित कॉलम क्रॉस-स्लाइड संरचना.
उच्च शक्ति वाले कच्चा लोहा से बना, उत्कृष्ट कठोरता और स्थिर सटीकता प्रदान करता है।
3-अक्ष बॉक्स गाइड
X, y, और z अक्षों को सटीक रूप से कठोर, ग्राउंड कास्ट आयरन ग्वे से सुसज्जित हैं, जिसमें एक ptfe (पॉलीटेट्राफ्लूरोइथिलीन) कोटिंग के साथ एक सतह मिश्रित है।
यह डिजाइन उच्च कठोरता और उत्कृष्ट शॉक अवशोषण प्रदान करता है, जो इसे उच्च कठोरता मोल्ड स्टील की भारी काटने के लिए आदर्श बनाता है।

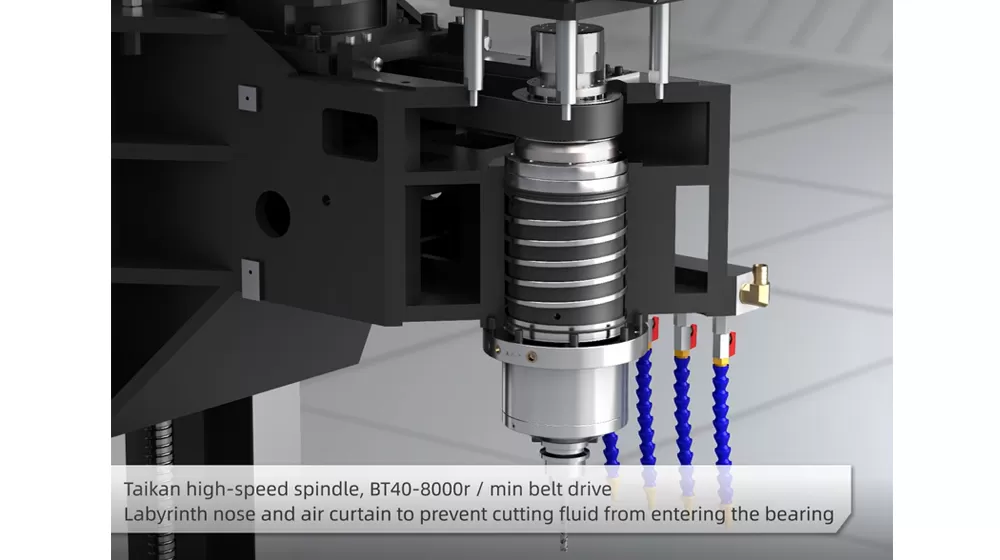

कुदाल
हाई-स्पीड स्पिंडल यूनिट (bt50, 8000r/मिनट) एक लेबिरिन्थ डिजाइन और एयर पर्दा संरक्षण के साथ, तरल काटने वाले तरल को काटने से रोकता है।

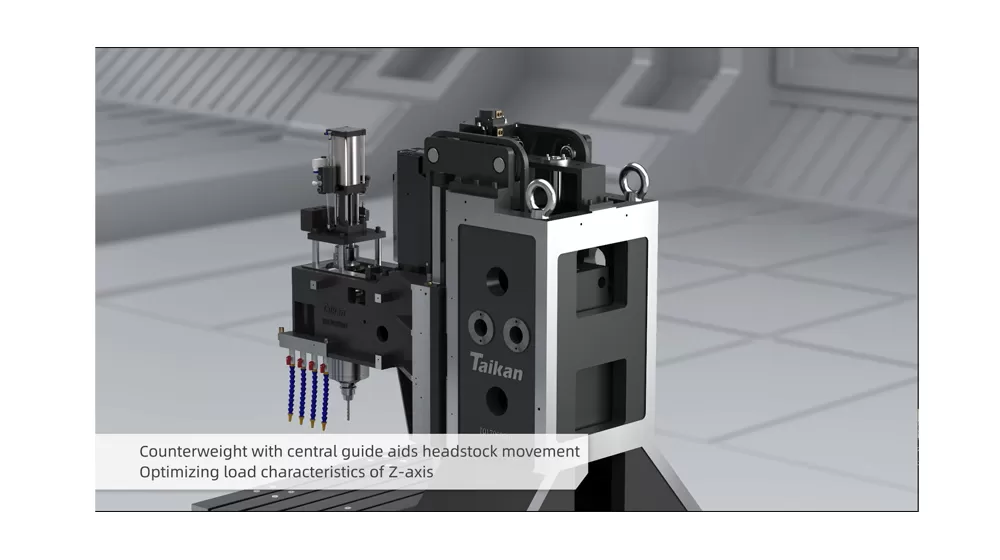

Z-अक्ष काउंटरवेट
केंद्रीय गाइड के साथ काउंटरवेट हेड स्टॉक आंदोलन
Z-अक्ष के लोड विशेषताओं को अनुकूलित करना
मुख्य रूप से मोल्ड निर्माण उद्योग में उपयोग किया जाता है, यह एयरोस्पेस, ऊर्जा उपकरण, मोटर वाहन निर्माण, चिकित्सा उपकरणों और अन्य उद्योगों में भी व्यापक रूप से लागू होता है।

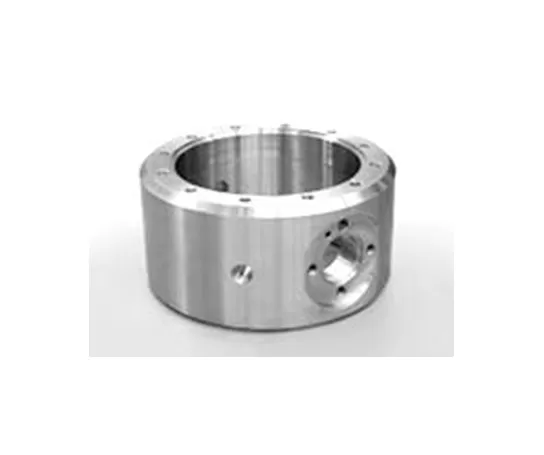

वर्कपीस उदाहरण 1

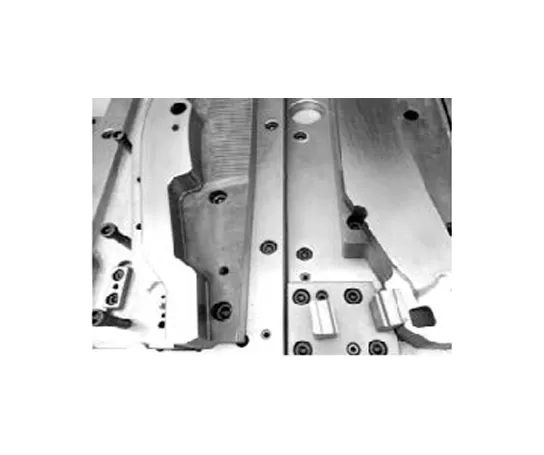

वर्कपीस उदाहरण 2

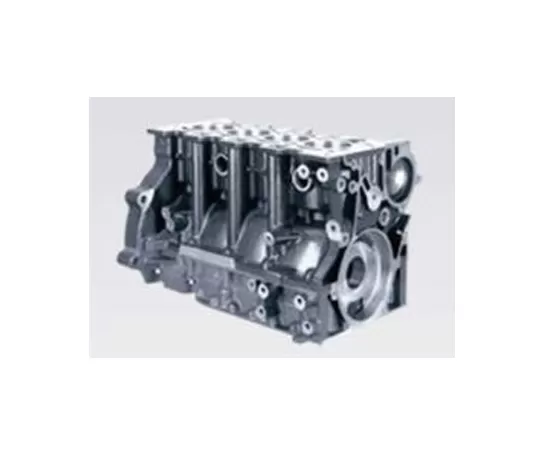

वर्कपीस उदाहरण 3
वर्कपीस उदाहरण 4
मद | इकाई | T-12 | टिप्पणी | ||
यात्रा | यात्रा (x-अक्ष) | मिमी | 1200 | ||
काठी यात्रा (y-अक्ष) | मिमी | 700 | |||
हेडस्टॉक यात्रा (z-अक्ष) | मिमी | 600 | |||
नाक को मेज पर | मिमी | 150 ~ 750 | |||
स्तंभ के लिए स्पिंडल केंद्र | मिमी | 785 | |||
तालिका | तालिका आकार | मिमी | 1360 × 700 | ||
टेबल लोडिंग क्षमता | किलो | 1000 | |||
टी-स्लॉट (क्यू-विस्तर पिच) | मिमी | 5-18 × 152.5 | |||
कुदाल | मोटर शक्ति (cont./30 मिनट) | के | 11/15 | ||
गति सीमा | आरपीएम | 50 ~ 8000 (बेल्ट-संचालित) | |||
स्पिंडल व्यास | मिमी | एफ्155 | |||
उपकरण धारक प्रकार | - | बीटी50 | |||
स्टड प्रकार खींचें | - | P50T-I (m403) | |||
गति | फ़ीड दर रेंज | मिमी/मिनट | 1-10000 | ||
तेज गति (x/y/z) | एम/मिनट | 41255 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.015 | Gb/t18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.008 | |||
अन्य | सीएनसी प्रणाली | - | मित्सुबिशी एम 80 वा | ||
वायु आपूर्ति | प्रवाह | एल/मिनट | 280 (आर) | ||
दबाव | Mpa | 0.6 ~ 0.8 | |||
बिजली की जरूरत | केवा | 30 | |||
शीतलक टैंक क्षमता | एल | 350 | |||
मशीन आयाम | मिमी | 3650 × 3020 × 2900 | X/y/z अक्ष दिशाएँ | ||
मशीन का वजन (लगभग) | किलो | 9400 |
