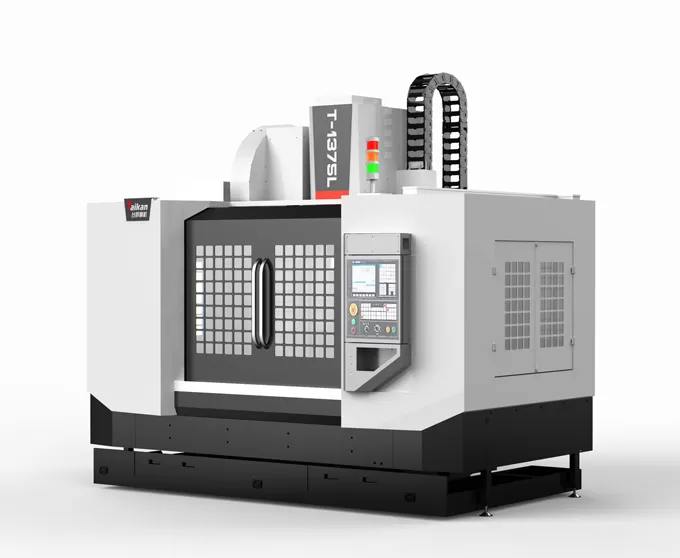

दो रैखिक रेल और एक बॉकवे
उच्च सटीकता और उच्च दक्षता-एक उत्कृष्ट कृति
मशीन संरचना और डिजाइन

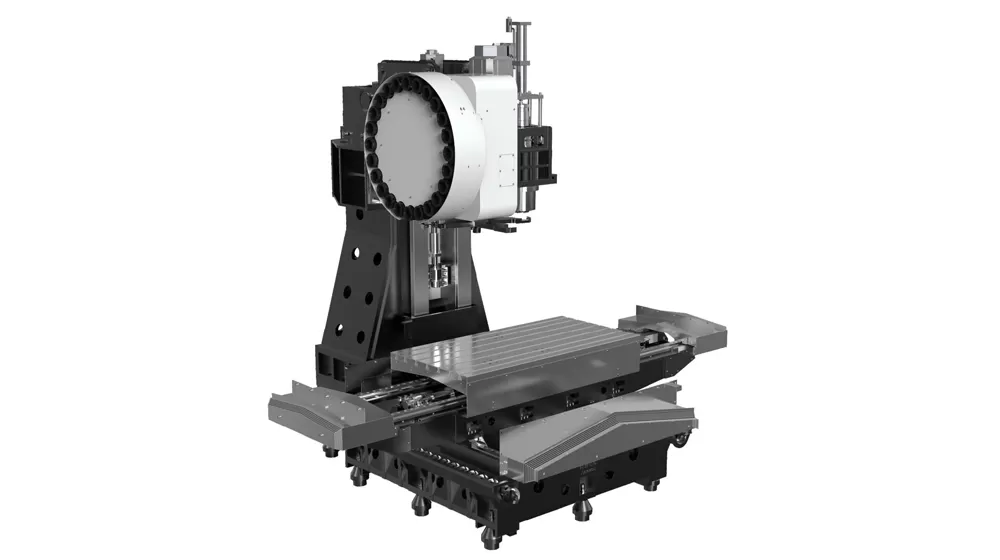

कॉलम-प्रकार क्रॉस-स्लाइड संरचनाः वाई-अक्ष एक चार-रेल डिजाइन को अपनाती है, जो उत्कृष्ट उच्च भार क्षमता और सटीक मशीनिंग प्रदर्शन प्रदान करता है।
उच्च शक्ति वाले कच्चा लोहा घटक: प्रमुख आधार भाग राल रेत कास्टिंग और उच्च शक्ति वाले लोहे से बने होते हैं, जो असाधारण कठोरता और दीर्घकालिक परिशुद्धता सुनिश्चित करते हैं।
उच्च कठोरता फ़ीड प्रणाली

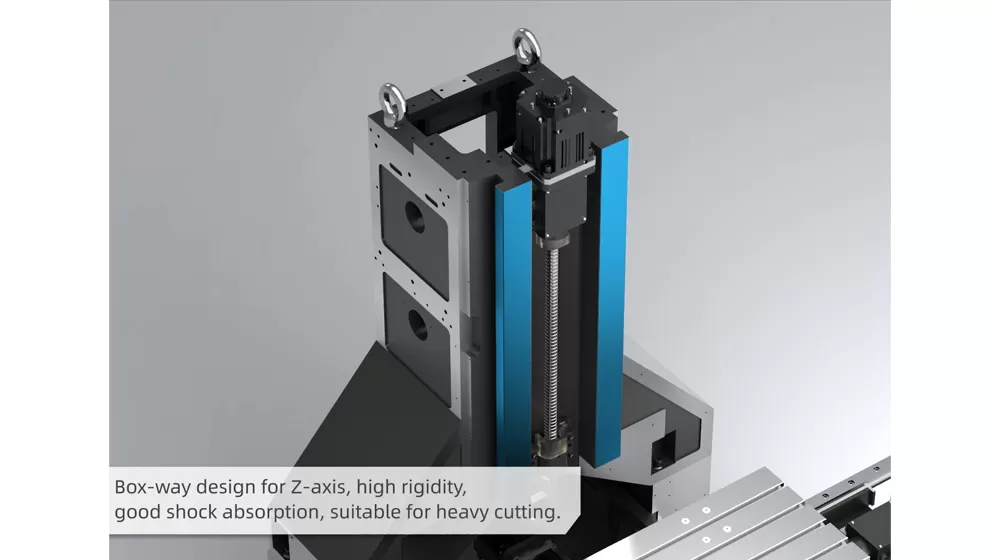

उच्च-कठोरता रेल: x/y अक्षों रैखिक रेल का उपयोग करते हैं, कम घर्षण और शोर की पेशकश करते हैं, जबकि z-अक्ष आयताकार कठोर रेल का उपयोग करता है, मजबूत कंपन प्रतिरोध के साथ अधिक काटने वाले बलों को प्रभावित करने में सक्षम
पूर्व-विस्तारित बॉल शिकंजा: स्थापना के दौरान गेंद के स्क्रू को पूर्व-बढ़ाया जाता है, ट्रांसमिशन सटीकता और स्थिरता को बढ़ाता है, उच्च-सटीक मशीनिंग सुनिश्चित करता है।
Z-अक्ष बैलेंसर सिस्टम

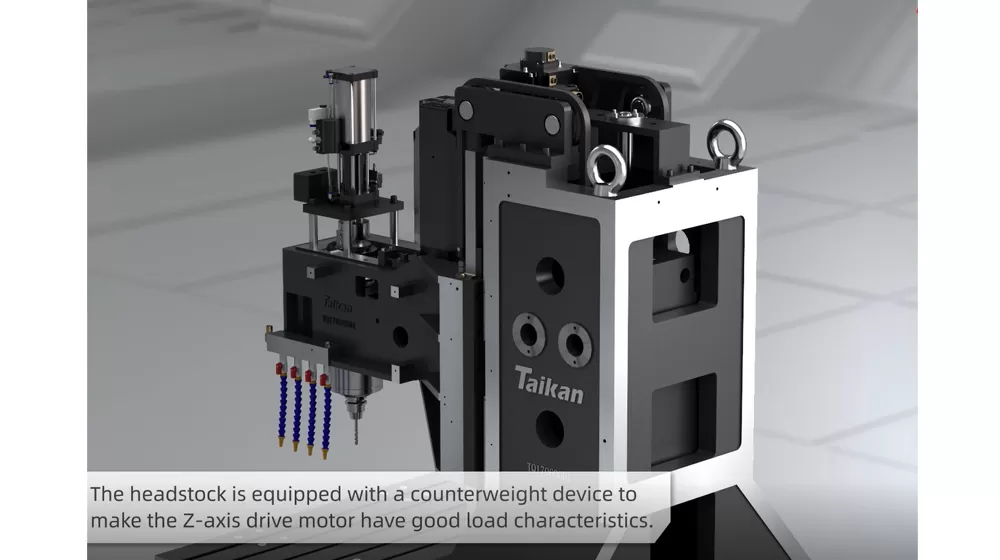

गंसर डिवाइस: z-अक्ष स्पिंडल बॉक्स एक गंसर डिवाइस से लैस है, जो उच्च गति पर चिकनी गति सुनिश्चित करता है और मशीनिंग स्थिरता और सटीकता में सुधार करता है।
सटीक काउंटरवेट डिजाइनः काउंटरवेट को स्पिंडल बॉक्स के वजन से ठीक से मेल खाता है, जो सर्वश्रेष्ठ मशीनिंग प्रदर्शन के लिए z-अक्ष ड्राइव मोटर की लोड विशेषताओं को अनुकूलित करता है।
उच्च दक्षता स्पिंडल सिस्टम
बेल्ट-संचालित स्पिंडल: मशीन एक टैकन हाई-स्पीड Bt50 बेल्ट-संचालित स्पिंडल के साथ मानक आता है, जिसमें 6000 आरपीएम की अधिकतम गति होती है, जो काटने की दक्षता में काफी सुधार करता है।

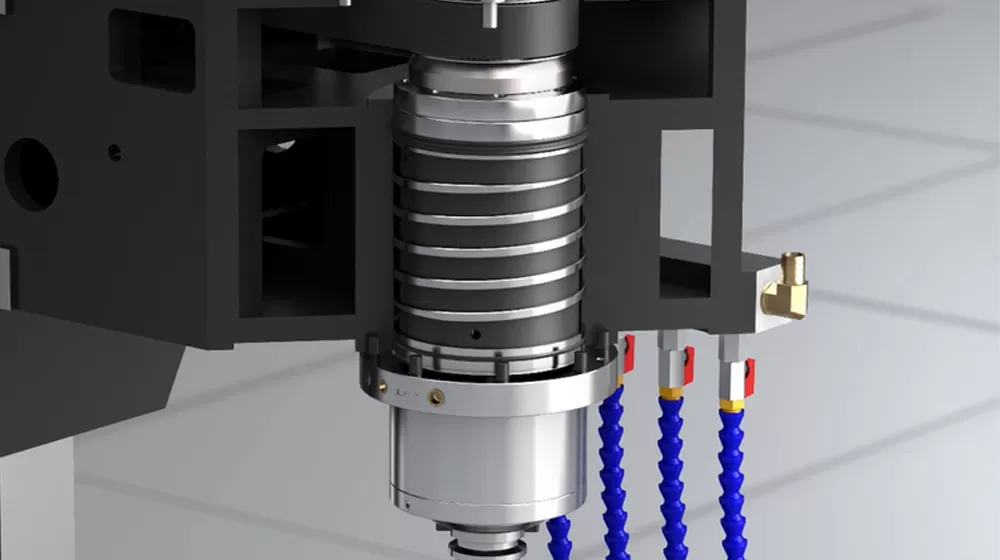

स्पिंडल सुरक्षाः स्पिंडल के सामने एक लैबिरिन्थ डिजाइन और एयर पर्दा संरक्षण प्रदान करता है, प्रभावी रूप से काटने वाले तरल पदार्थों को स्पिंडल बीयरिंग, सेवा जीवन को लम्बा खींचने और रखरखाव लागत को कम करने से रोकता है।
लगातार तापमान कूलिंग सिस्टमः स्पिंडल केंद्रीय वायु झटका और एक स्वचालित जल-शीतलन प्रणाली से लैस है, एक स्थिर तापमान बनाए रखने और थर्मल विरूपण को कम करना, निरंतर उच्च-सटीक मशीनिंग सुनिश्चित करना।
वर्कपीस उदाहरण 1
वर्कपीस उदाहरण 2
मद | इकाई | T-1375L | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 1350 | ||
काठी यात्रा (y अक्ष) | मिमी | 750 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 750 | |||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 120 ~ 870 | |||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 810 | |||
तालिका | तालिका आकार | मिमी | 1500*750 | ||
अधिकतम लोड (यहां तक कि लोड-असर) | किलो | 1300 | |||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 18*150 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 15/18 5 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 143/191 | |||
गति सीमा | आर/मिनट | 50 ~ 6000 (बेल्ट) | |||
स्पिंडल व्यास | मिमी | ||||
स्पिंडल टेपर | // | बीटी50 | |||
रिवेट स्पेसिफिकेशन | // | P50T-I (m403) | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 24 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 15 | |||
उपकरण पत्रिका | उपकरण क्षमता | मिमी | 300 | ||
अधिकतम उपकरण वजन | मिमी | परिशन 105/इव 210 | |||
अधिकतम उपकरण लंबाई | पीसी | 1-10000 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | किलो | 24/24/15 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.015 | Gb/t18400.4 (पूर्ण यात्रा) | |
पुनरावृत्ति (x/y/z) | मिमी | 0.008 | |||
अन्य | Z-अक्ष काउंटरवेट | काउंटरवेट | |||
सीएनसी प्रणाली | // | फैनक 0i-mf प्लस | वायु स्रोत | प्रवाह | एल/मिनट | 280 (आर) |
वायु दबाव | Mpa | 0.6 ~ 0.8 | |||
उपकरण क्षमता | केवा | 35 | |||
शीतलक टैंक क्षमता | एल | 400 | |||
मशीन का आकार | मिमी | 5050 × 3680 × 3550 | चिप कन्वेयर पेडल के साथ | ||
वजन [संपादित करें] | किलो | 11200 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
