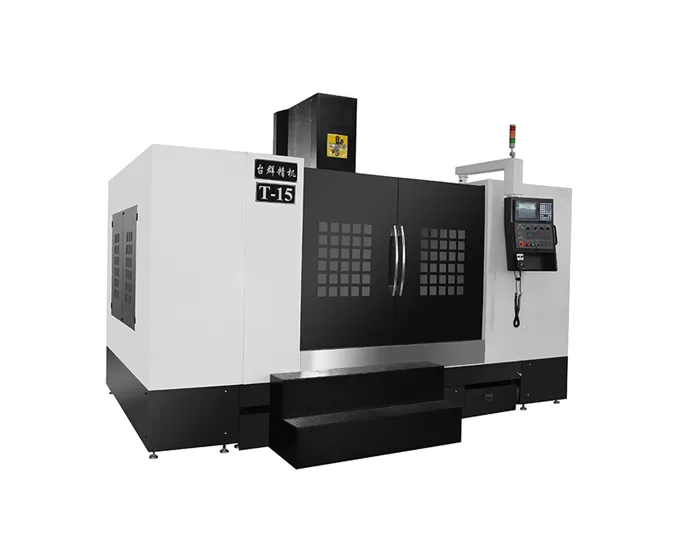

T-15 बॉकवे ऊर्ध्वाधर मशीनिंग केंद्र

3-अक्ष बॉक्स गाइड मोल्ड मशीनिंग केंद्र


संपर्क

T-15 बॉकवे ऊर्ध्वाधर मशीनिंग केंद्र की विशेषता

मशीन संरचना

उच्च भार वहन क्षमता को सुनिश्चित करने के लिए एक ओवरसाइज स्थिर आधार के साथ निश्चित कॉलम क्रॉस-स्लाइड संरचना.

उच्च शक्ति वाले कच्चा लोहा से बना, उत्कृष्ट कठोरता और स्थिर सटीकता प्रदान करता है।


3-अक्ष बॉक्स गाइड

X, y, और z अक्षों को सटीक रूप से कठोर, ग्राउंड कास्ट आयरन ग्वे से सुसज्जित हैं, जिसमें एक ptfe (पॉलीटेट्राफ्लूरोइथिलीन) कोटिंग के साथ एक सतह मिश्रित है।

यह डिजाइन उच्च कठोरता और उत्कृष्ट शॉक अवशोषण प्रदान करता है, जो इसे उच्च कठोरता मोल्ड स्टील की भारी काटने के लिए आदर्श बनाता है।


कुदाल

हाई-स्पीड स्पिंडल यूनिट (bt50, 8000r/मिनट) एक लेबिरिन्थ डिजाइन और एयर पर्दा संरक्षण के साथ, तरल काटने वाले तरल को काटने से रोकता है।


Z-अक्ष काउंटरवेट

केंद्रीय गाइड के साथ काउंटरवेट हेड स्टॉक आंदोलन

Z-अक्ष के लोड विशेषताओं को अनुकूलित करना


मशीन संरचना 3-अक्ष बॉक्स गाइड कुदाल Z-अक्ष काउंटरवेट

T-15 बॉकवे ऊर्ध्वाधर मशीनिंग केंद्र का अनुप्रयोग

मुख्य रूप से मोल्ड निर्माण उद्योग में उपयोग किया जाता है, यह एयरोस्पेस, ऊर्जा उपकरण, मोटर वाहन निर्माण, चिकित्सा उपकरणों और अन्य उद्योगों में भी व्यापक रूप से लागू होता है।


मशीनिंग केंद्र ऊर्ध्वाधर

वर्कपीस उदाहरण 1

ऊर्ध्वाधर मशीनिंग सेंटर मशीन

वर्कपीस उदाहरण 2

ऊर्ध्वाधर मशीनिंग केंद्र vmc

वर्कपीस उदाहरण 3

वीमैक मशीनिंग

वर्कपीस उदाहरण 4

T-15 बॉकवे ऊर्ध्वाधर मशीनिंग केंद्र के विनिर्देश

मद

इकाई

T-15

टिप्पणी

यात्रा

यात्रा (x-अक्ष)

मिमी

1500


काठी यात्रा (y-अक्ष)

मिमी

800


हेडस्टॉक यात्रा (z-अक्ष)

मिमी

700


नाक को मेज पर

मिमी

170 ~ 870


स्तंभ के लिए स्पिंडल केंद्र

मिमी

810


तालिका

तालिका आकार

मिमी

1700 × 800


टेबल लोडिंग क्षमता

किलो

1500


टी-स्लॉट (क्यू-विस्तर पिच)

मिमी

5-22 × 135


कुदाल

मोटर शक्ति (cont./30 मिनट)

के

15/18 5


गति सीमा

आरपीएम

50 ~ 8000 (बेल्ट-संचालित)


स्पिंडल व्यास

मिमी

एफ्155


उपकरण धारक प्रकार

-

बीटी50


स्टड प्रकार खींचें

-

P50T-I (m403)


गति

फ़ीड दर रेंज

मिमी/मिनट

1-10000


तेज गति (x/y/z)

एम/मिनट

41255


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.02

Gb/t18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.01


अन्य

सीएनसी प्रणाली

-

मित्सुबिशी एम 80 वा


वायु आपूर्ति

प्रवाह

एल/मिनट

280 (आर)


दबाव

Mpa

0.6 ~ 0.8


बिजली की जरूरत

केवा

35


शीतलक टैंक क्षमता

एल

350


मशीन आयाम

मिमी

4370*3200*3500

X/y/z अक्ष दिशाएँ

मशीन का वजन (लगभग)

किलो

11300



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
