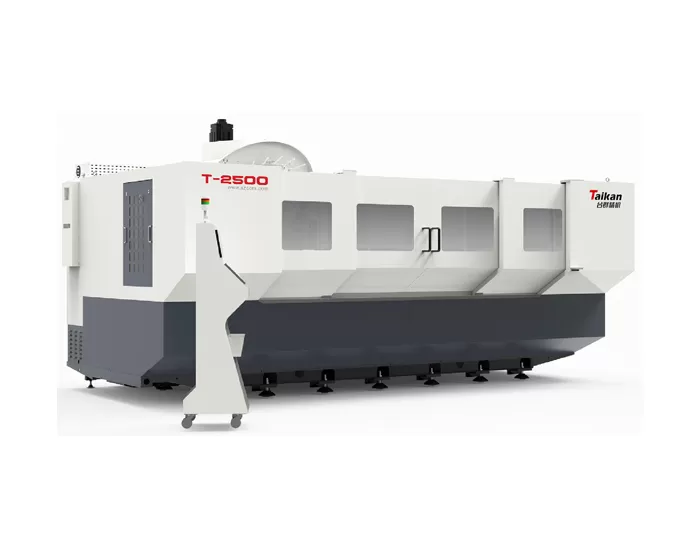

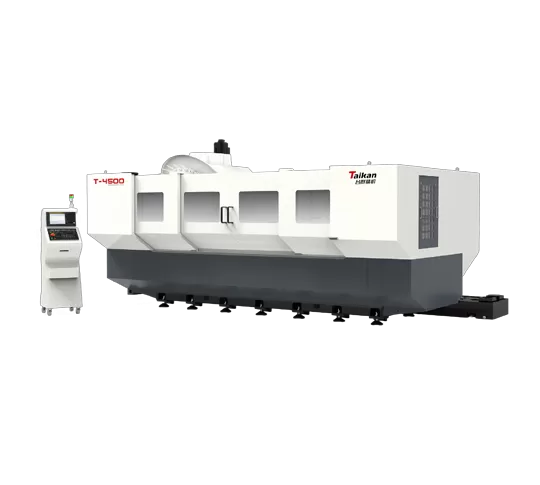

स्तंभ प्रोफ़ाइल मशीनिंग केंद्र
Bt30 (टिल्ट-डिस्क टूल पत्रिका)
लंबे काम के लिए संरचनात्मक डिजाइन

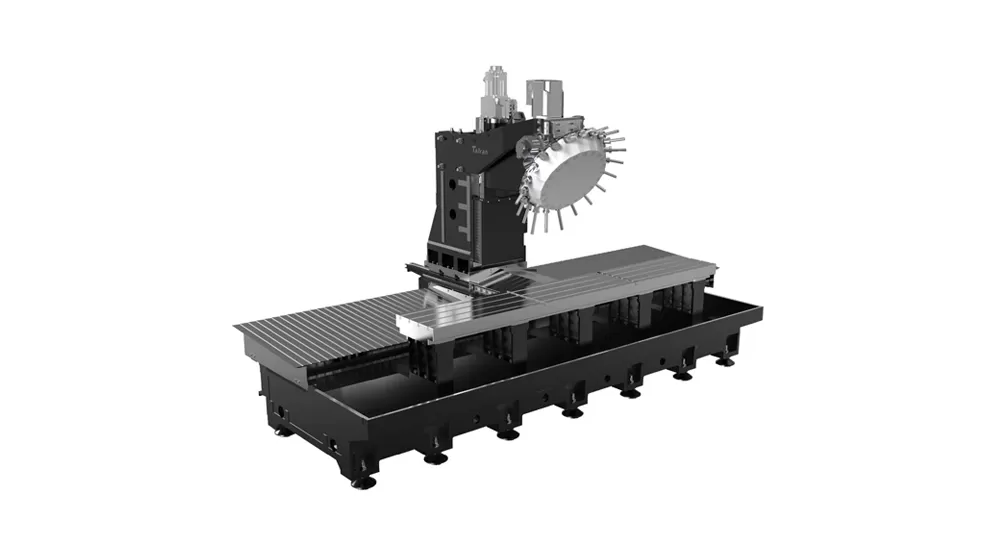

निश्चित तालिका और कॉलम-मूविंग संरचना, विशेष रूप से बड़े, संकीर्ण और लंबे भागों के लिए डिज़ाइन किया गया है, जिसमें 2500 ~ 6500 मिमी और 50 मीटर/मिनट उच्च गति गति गति गति गति, लंबी वर्कपीस की उच्च दक्षता प्रसंस्करण आवश्यकताओं को पूरा करना।
मानक वेल्डेड बेस, कम लागत और तेज डिलीवरी की पेशकश, त्वरित उत्पादन सेटअप के लिए आदर्श है।
वैकल्पिक कास्ट आयरन बेस, उच्च स्थिरता और कंपन प्रतिरोध प्रदान करना, विरूपण को कम करना, और सटीकता सुनिश्चित करना, समग्र प्रदर्शन को बढ़ाना।
उच्च प्रदर्शन फ़ीड प्रणाली
एक्स, वाई, जेड एक्सएस उच्च-सटीक गेंद रैखिक गाइड से लैस हैं, जो उच्च गति और उच्च-सटीक फ़ीड गति सुनिश्चित करते हैं।

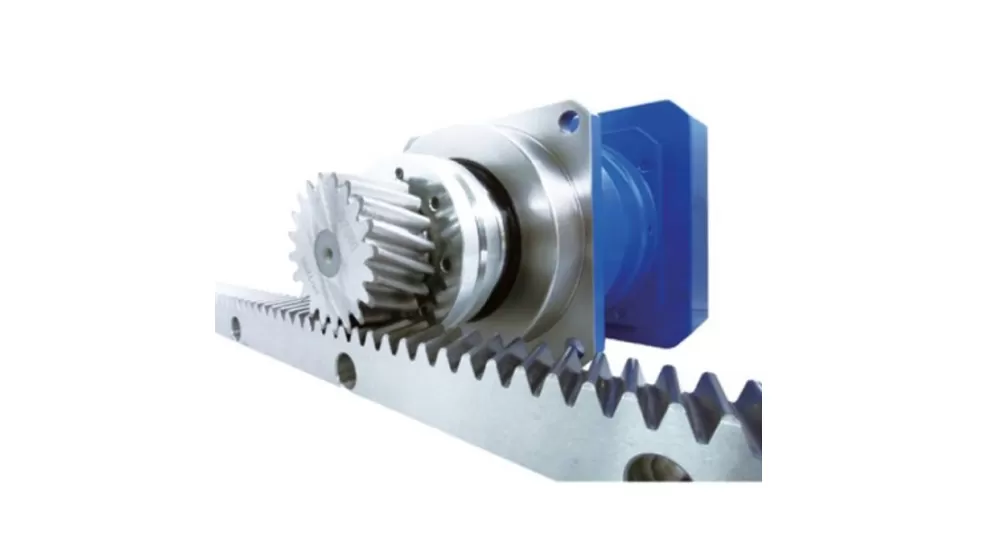

X अक्ष लंबी यात्रा पर उच्च गति गति का समर्थन करने के लिए एक गियर रैक ड्राइव सिस्टम का उपयोग करता है, जबकि मॉड्यूलर कॉन्फ़िगरेशन को भी समायोजित करता है।
Y/z अक्षों गेंद के स्क्रू द्वारा संचालित होते हैं, उत्कृष्ट कठोरता और सटीकता प्रदान करते हैं, स्थिर मशीनिंग गुणवत्ता सुनिश्चित करते हैं।
हाई-स्पीड डायरेक्ट ड्राइव स्पिंडल

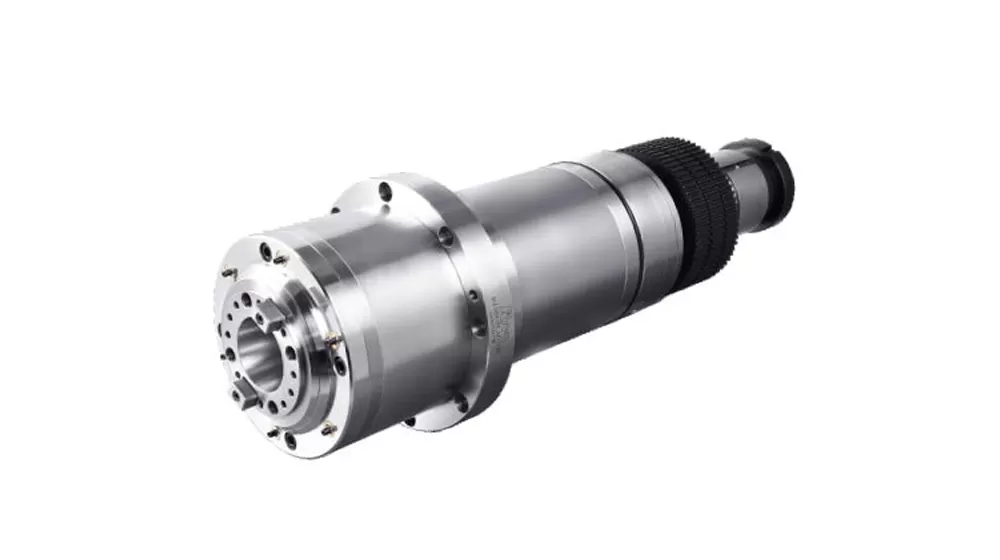

एक BT30-12000rpm सटीक स्पिंडल से सुसज्जित, यह प्रणाली असाधारण उच्च गति कठोरता प्रदान करता है, अनुप्रयोगों के दोहन के लिए आदर्श है। प्रत्यक्ष-ड्राइव संचरण उच्च गति टैपिंग के दौरान त्रुटियों को कम करता है, और इसका उच्च-आउटपुट बल उच्च गति, उच्च-दक्षता मशीनिंग में बेहतर प्रदर्शन सुनिश्चित करता है।

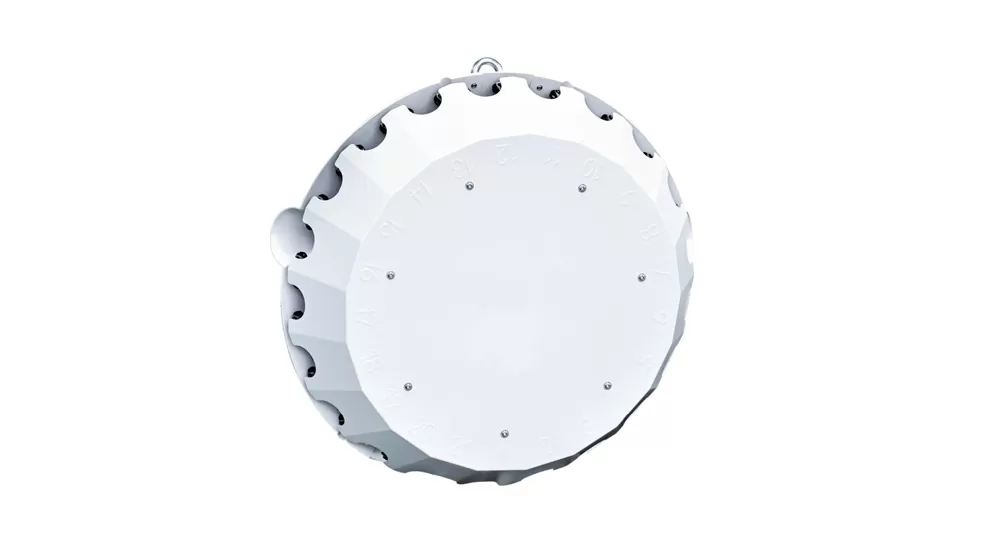

Bt30 (टिल्ट-डिस्क टूल पत्रिका)
हाई-स्पीड सर्वो टूल बदलः पीएलसी नियंत्रित उपकरण परिवर्तन प्रणाली को समय को छोटा करने के लिए डिज़ाइन किया गया है, जो गैर-मशीनिंग समय को कम करने के लिए तेज और स्थिर संचालन सुनिश्चित करता है।
Z-अक्ष अनुकूलन: अनुकूलन z-अक्ष की कठोरता में सुधार करता है और इसके त्वरण को काफी बढ़ाता है, निष्क्रिय यात्रा समय को कम करता है।
ऑटोमोटिव, 5 जी, हार्डवेयर, ऑटोमोटिव पार्ट्स और घरेलू सामान जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है। यह मुख्य रूप से संकीर्ण और लंबी एल्यूमीनियम प्रोफाइल को संसाधित करने के लिए डिज़ाइन किया गया है, और बैटरी ट्रे, ट्रांवर्स रॉड, अनुप्रस्थ छड़, अनुप्रस्थ छड़, अनुदैर्ध्य साइड पैनल, सनरूफ रेल, बंपर्स, और सजावटी स्ट्रिप्स

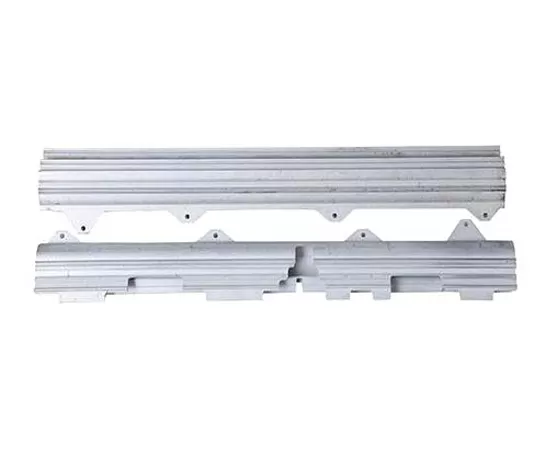

वर्कपीस उदाहरण 1

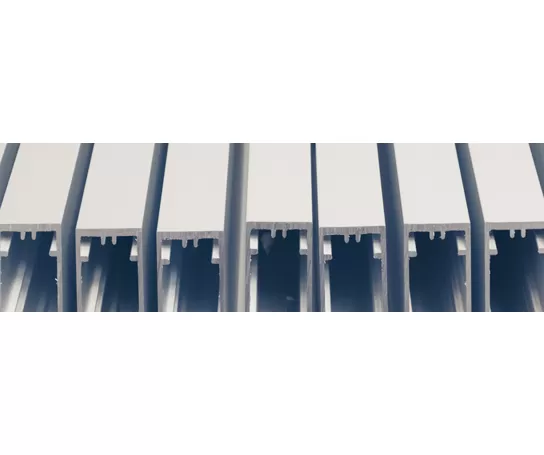

वर्कपीस उदाहरण 2
मद | इकाई | T-2500 | टिप्पणी | ||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 2500 | ||
काठी यात्रा (y अक्ष) | मिमी | 400 | |||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 350 | |||
नाक से टेबल तक की दूरी | मिमी | 200-550 | |||
तालिका | तालिका आकार | मिमी | 2650*400 | ||
अधिकतम लोड | किलो | 600 | |||
टी-स्लॉट (संख्या-चौड़ाई * दूरी) | मिमी | 4-14*100 | |||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 3.7/5.5 | ||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 23.6/35 | |||
स्पिंडल गति | आरपीएम | 20-12000 | |||
स्पिंडल व्यास | मिमी | 100 | |||
स्पिंडल टेपर | // | Bt30 | |||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-10000 | ||
X/y/z अक्ष तीव्र गति | एम/मिनट | 50/30/36 | |||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.05/0.01/0.01 | जी/टी 18400.4 | |
पुनरावृत्ति (x/y/z) | मिमी | 0.03/0.006/0.006 | (पूरी यात्रा) | ||
उपकरण पत्रिका | उपकरण पत्रिका क्षमता | टी | 21 | ||
अधिकतम उपकरण वजन | किलो | 3 | |||
अधिकतम उपकरण लंबाई | मिमी | 200 | |||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | 60/पूर्व 80 | |||
अन्य | सीएनसी प्रणाली | // | मित्सुबिशी एम 80 वीबी | ||
वायु स्रोत | प्रवाह | एल/मिनट | 200 (आर) | ||
वायु दबाव | Mpa | 0.6-0.8 | |||
उपकरण क्षमता | केवा | 20 | |||
शीतलक टैंक क्षमता | एल | 260 | |||
मशीन का आकार | मिमी | 5270*2640*2450 | X * y * z अक्ष के अनुरूप | ||
वजन [संपादित करें] | किलो | 6300 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
