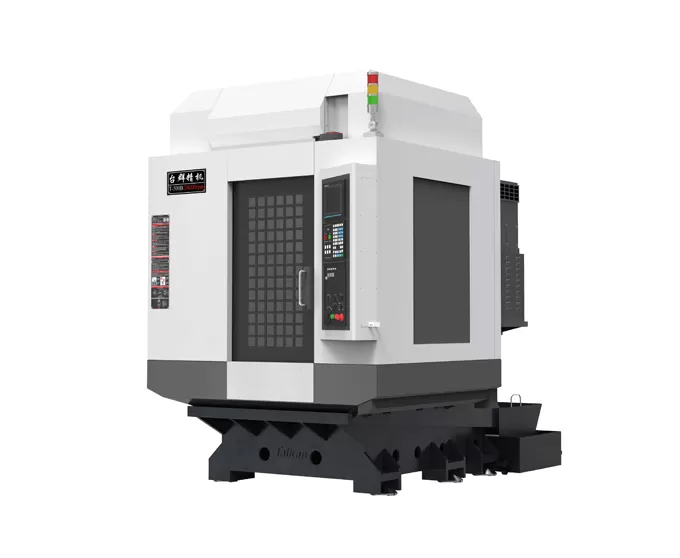

उच्च गति, उच्च दक्षता, उच्च परिशुद्धता

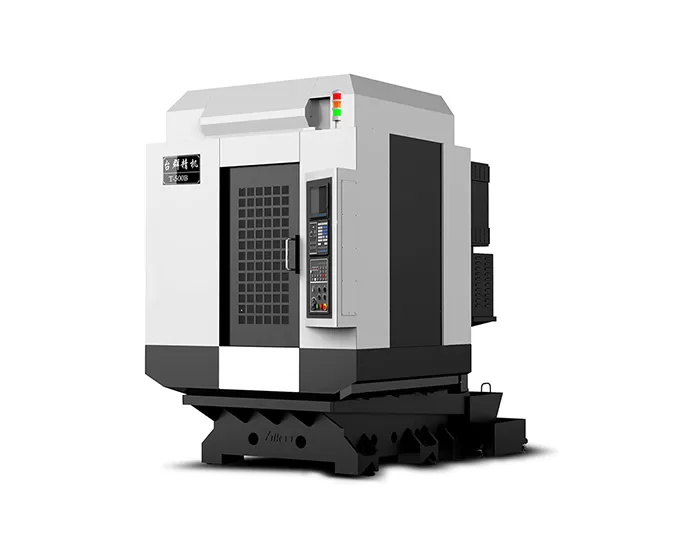

आधार संरचना
आधार संरचना को डिजिटल विश्लेषण और सटीक इंजीनियरिंग के साथ डिज़ाइन किया गया है, जिसमें छह-बिंदु समर्थन के साथ एक ओवरसाइज अवधि की विशेषता है, प्रभावी रूप से मशीन की कठोरता और कंपन प्रतिरोध को प्रभावी ढंग से बढ़ा रहा है। मशीनिंग प्रक्रिया के दौरान उच्च स्थिरता और सटीकता सुनिश्चित करना।
एक्स, वाई, जेड एक्स
सभी तीन अक्षों को सटीक बॉल शिकंजा से लैस किया गया है, और गाइड रेल उच्च-परिशुद्धता रैखिक गाइड का उपयोग करते हैं, उत्कृष्ट मशीनिंग सटीकता और विश्वसनीयता के लिए चिकनी संचालन और सटीक स्थिति सुनिश्चित करते हैं।
डायरेक्ट ड्राइव स्पिंडल
स्पिंडल में एक डायरेक्ट-ड्राइव ट्रांसमिशन सिस्टम है, जो हाई-स्पीड टैपिंग में त्रुटियों को कम करता है और उच्च गति मशीनिंग में उच्च उत्पादन शक्ति के साथ उत्कृष्ट प्रदर्शन सुनिश्चित करता है।
हाई-स्पीड स्पिंडल जल्दी से प्रतिक्रिया करता है और सिरेमिक बॉल बीयरिंग से सुसज्जित है, जिससे स्पिंडल जीवन का विस्तार होता है।
सटीक-ग्रेड स्पिंडल मानक है 24,000 आरपीएम तक की अधिकतम गति के साथ मानक है, उच्च-सटीक और उच्च-गति मशीनिंग की मांगों को पूरा करता है।
हाई-स्पीड सर्वो टूल परिवर्तक
अनुकूलित पीएलसी उपकरण परिवर्तक प्रणाली एक तेज और स्थिर उपकरण परिवर्तन प्रक्रिया प्रदान करता है, उपकरण परिवर्तन समय और गैर-मशीनिंग समय को काफी कम करता है, इस प्रकार समग्र मशीनिंग दक्षता में सुधार करता है।
Z-अक्ष को कठोरता को बढ़ाने और त्वरण में काफी सुधार करने, निष्क्रिय यात्रा समय को कम करने और मशीनिंग दक्षता और मशीन जवाबदेही को बढ़ाने के लिए अनुकूलन के साथ डिज़ाइन किया गया है।
व्यापक रूप से 3 सी उद्योग, मोटर वाहन भागों, छोटे मोल्ड प्रसंस्करण, चिकित्सा उपकरण और अन्य उद्योगों में छोटे प्लेट भागों, डिस्क-आकार के भागों और आवास की मशीनिंग के लिए उपयोग किया जाता है।

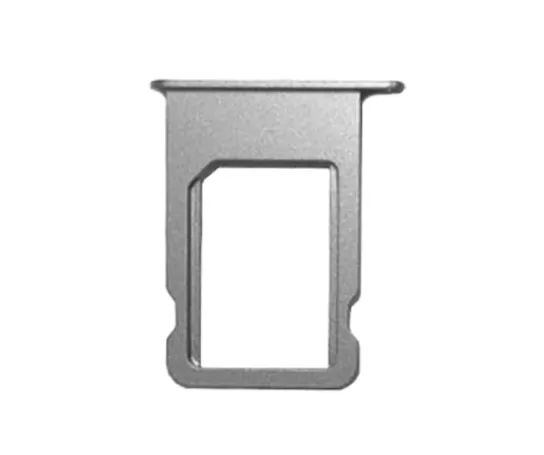

वर्कपीस उदाहरण 1

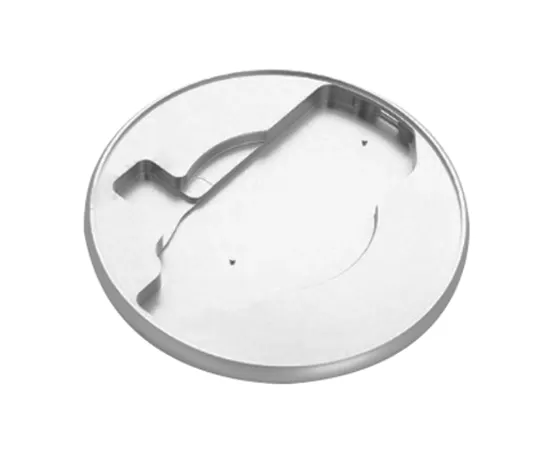

वर्कपीस उदाहरण 2

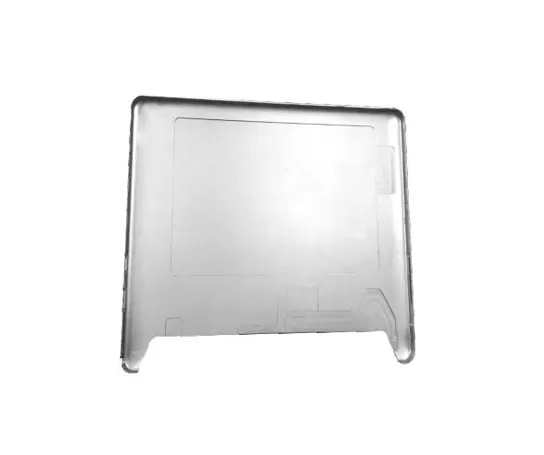

वर्कपीस उदाहरण 3

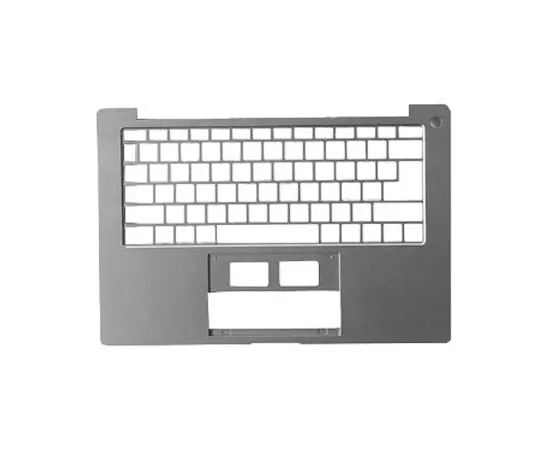

वर्कपीस उदाहरण 4
मद | इकाई | T-500B | टिप्पणी | |||||
यात्रा | तालिका यात्रा (x अक्ष) | मिमी | 500 | |||||
काठी यात्रा (y अक्ष) | मिमी | 400 | ||||||
हेडस्टॉक यात्रा (z अक्ष) | मिमी | 320 | ||||||
स्पिंडल नाक से टेबल सतह तक की दूरी | मिमी | 180-500 | ||||||
स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी | मिमी | 445 | ||||||
तालिका | तालिका आकार | मिमी | 620*400 | |||||
अधिकतम लोड | किलो | 250 | ||||||
टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी) | मिमी | 3-14*120 | ||||||
कुदाल | मोटर शक्ति (रेटेड/लघु समय) | के | 3.7/5.5 | |||||
मोटर टॉर्क (रेटेड/कम समय) | एन एम | 14.1/21 | ||||||
स्पिंडल मोटर गति | आरपीएम | 20-24000 | ||||||
स्पिंडल टेपर | // | Bt30 | ||||||
गति | फ़ीड गति सीमा काटने | मिमी/मिनट | 1-15000 | |||||
X/y/z अक्ष तीव्र गति | एम/मिनट | 48/48/48 | ||||||
सटीकता | स्थिति सटीकता (x/y/z) | मिमी | 0.006 | जी/टी 18400.4 (पूरी यात्रा) | ||||
पुनरावृत्ति (x/y/z) | मिमी | 0.004 | ||||||
उपकरण पत्रिका | उपकरण भंडारण क्षमता | पीसी | 21 | |||||
अधिकतम उपकरण वजन | किलो | 3 | ||||||
अधिकतम उपकरण लंबाई | मिमी | 300 | ||||||
अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली) | मिमी | 60/पूर्व 80 | ||||||
अन्य | सीएनसी प्रणाली | मित्सुबिशी एम 80 वा | ||||||
वायु स्रोत | प्रवाह | एल/मिनट | 200 (आर) | |||||
वायु दबाव | Mpa | 0.6-0.8 | ||||||
उपकरण क्षमता | केवा | 15 | अधिकतम शीतलक टैंक क्षमता | एल | 145 | |||
मशीन का आकार | मिमी | 1690*2660*2320 | X * y * z अक्ष के अनुरूप | |||||
वजन [संपादित करें] | किलो | 3100 |
इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
