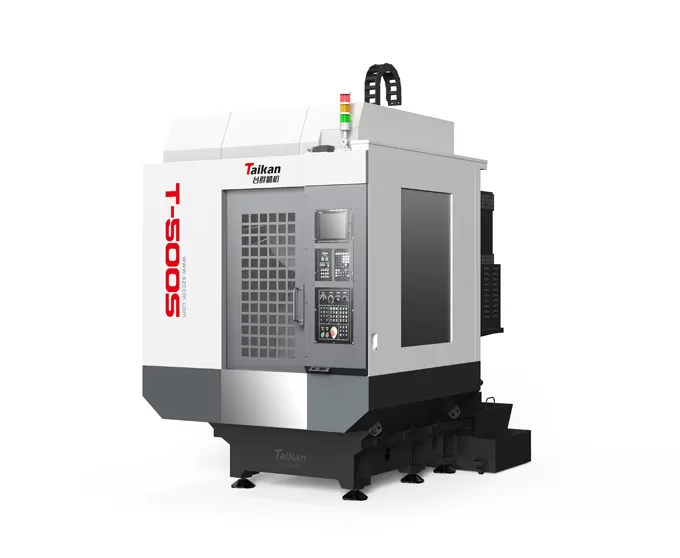

T-500S उच्च गति और उच्च दक्षता पहिया हब मशीनिंग केंद्र

ड्रिलिंग और टैपिंग मशीनिंग केंद्र

मनी असाधारण स्थिरता उच्च विश्वसनीयता के लिए बेजोड़ मूल्य


संपर्क

T-500S उच्च गति और उच्च दक्षता पहिया हब मशीनिंग केंद्र की विशेषता

आधार संरचना

आधार संरचना को डिजिटल विश्लेषण और सटीक इंजीनियरिंग के साथ डिज़ाइन किया गया है, जिसमें छह-बिंदु समर्थन के साथ एक ओवरसाइज अवधि की विशेषता है, प्रभावी रूप से मशीन की कठोरता और कंपन प्रतिरोध को प्रभावी ढंग से बढ़ा रहा है। मशीनिंग प्रक्रिया के दौरान उच्च स्थिरता और सटीकता सुनिश्चित करना।


एक्स, वाई, जेड एक्स

सभी तीन अक्षों को सटीक बॉल शिकंजा से लैस किया गया है, और गाइड रेल उच्च-परिशुद्धता रैखिक गाइड का उपयोग करते हैं, उत्कृष्ट मशीनिंग सटीकता और विश्वसनीयता के लिए चिकनी संचालन और सटीक स्थिति सुनिश्चित करते हैं।


डायरेक्ट ड्राइव स्पिंडल

  • स्पिंडल में एक डायरेक्ट-ड्राइव ट्रांसमिशन सिस्टम है, जो हाई-स्पीड टैपिंग में त्रुटियों को कम करता है और उच्च गति मशीनिंग में उच्च उत्पादन शक्ति के साथ उत्कृष्ट प्रदर्शन सुनिश्चित करता है।

  • हाई-स्पीड स्पिंडल जल्दी से प्रतिक्रिया करता है और सिरेमिक बॉल बीयरिंग से सुसज्जित है, जिससे स्पिंडल जीवन का विस्तार होता है।

  • सटीक-ग्रेड स्पिंडल मानक है 20,000 आरपीएम तक की अधिकतम गति के साथ मानक है, उच्च-सटीक और उच्च-गति मशीनिंग की मांगों को पूरा करता है।


हाई-स्पीड सर्वो टूल परिवर्तक

अनुकूलित पीएलसी उपकरण परिवर्तक प्रणाली एक तेज और स्थिर उपकरण परिवर्तन प्रक्रिया प्रदान करता है, उपकरण परिवर्तन समय और गैर-मशीनिंग समय को काफी कम करता है, इस प्रकार समग्र मशीनिंग दक्षता में सुधार करता है।

Z-अक्ष को कठोरता को बढ़ाने और त्वरण में काफी सुधार करने, निष्क्रिय यात्रा समय को कम करने और मशीनिंग दक्षता और मशीन जवाबदेही को बढ़ाने के लिए अनुकूलन के साथ डिज़ाइन किया गया है।


आधार संरचना एक्स, वाई, जेड एक्स डायरेक्ट ड्राइव स्पिंडल हाई-स्पीड सर्वो टूल परिवर्तक

T-500S उच्च गति और उच्च दक्षता व्हील हब मशीनिंग केंद्र

मशीन उपकरण मध्यम और छोटे आकार के बॉक्स-आकार के घटकों, प्लेटों, डिस्क, वाल्व, आवास जैसे जटिल भागों के बहु-विविधता, छोटे-बैच प्रसंस्करण के लिए उपयुक्त है। और मोल्ड्स. यह व्यापक रूप से परिशुद्धता भागों, 5g उत्पाद, हार्डवेयर, मोटर वाहन भागों और चिकित्सा उपकरणों जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है।


सीएनसी ड्रिलिंग और मिलिंग मशीन

वर्कपीस उदाहरण 1

सीएनसी ड्रिलिंग और मिलिंग मशीन

वर्कपीस उदाहरण 2

सीएनसी ड्रिलिंग और मिलिंग मशीन

वर्कपीस उदाहरण 3

सीएनसी ड्रिलिंग और मिलिंग मशीन

वर्कपीस उदाहरण 4

T-500S उच्च गति और उच्च दक्षता व्हील हब मशीनिंग केंद्र

मद

इकाई

T-500S

टिप्पणी

यात्रा

तालिका यात्रा (x अक्ष)

मिमी

500


काठी यात्रा (y अक्ष)

मिमी

400


हेडस्टॉक यात्रा (z अक्ष)

मिमी

320


स्पिंडल नाक से टेबल सतह तक की दूरी

मिमी

180-500


स्पिंडल सेंटर से कॉलम गाइड सतह तक की दूरी

मिमी

445


तालिका

तालिका आकार

मिमी

620*400


अधिकतम लोड

किलो

250


टी-स्लॉट (स्लॉट की संख्या-स्लॉट चौड़ाई * दूरी)

मिमी

3-14*120


कुदाल

मोटर शक्ति (रेटेड/लघु समय)

के

3.7/5.5


मोटर टॉर्क (रेटेड/कम समय)

एन एम

14.1/21


स्पिंडल मोटर गति

आरपीएम

20-24000


स्पिंडल टेपर

//

Bt30


गति

फ़ीड गति सीमा काटने

मिमी/मिनट

1-15000


X/y/z अक्ष तीव्र गति

एम/मिनट

48/48/48


सटीकता

स्थिति सटीकता (x/y/z)

मिमी

0.006

जीबी/टी 18400.4 (पूर्ण यात्रा)

पुनरावृत्ति (x/y/z)

मिमी

0.004

उपकरण पत्रिका

उपकरण भंडारण क्षमता

पीसी

21


अधिकतम उपकरण वजन

किलो

3


अधिकतम उपकरण लंबाई

मिमी

300


अधिकतम उपकरण व्यास (पूर्ण/आसन्न खाली)

मिमी

60/पूर्व 80


अन्य

सीएनसी प्रणाली


मित्सुबिशी एम 80 वा


वायु स्रोत

प्रवाह

एल/मिनट

200 (आर)


वायु दबाव

Mpa

0.6-0.8


उपकरण क्षमता

केवा

15


अधिकतम शीतलक टैंक क्षमता

एल

145


मशीन का आकार

मिमी

1660*2480*2330

X * y * z अक्ष के अनुरूप

वजन [संपादित करें]

किलो

2800



इस पृष्ठ की जानकारी केवल संदर्भ के लिए है। उत्पाद उन्नयन या सुधार के कारण विनिर्देश और विवरण बदल सकते हैं। अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
